Nom des pièces et Nº
Clip à ressort 15
Élément X 13
Siège purge d'air 19
Guide élément X 12
Crépine 14
Bimétal 17/
Purge d'air 16, 19/
Clip à ressort 15
Siège de la purge d'air
19
Affaire Bimetal 18

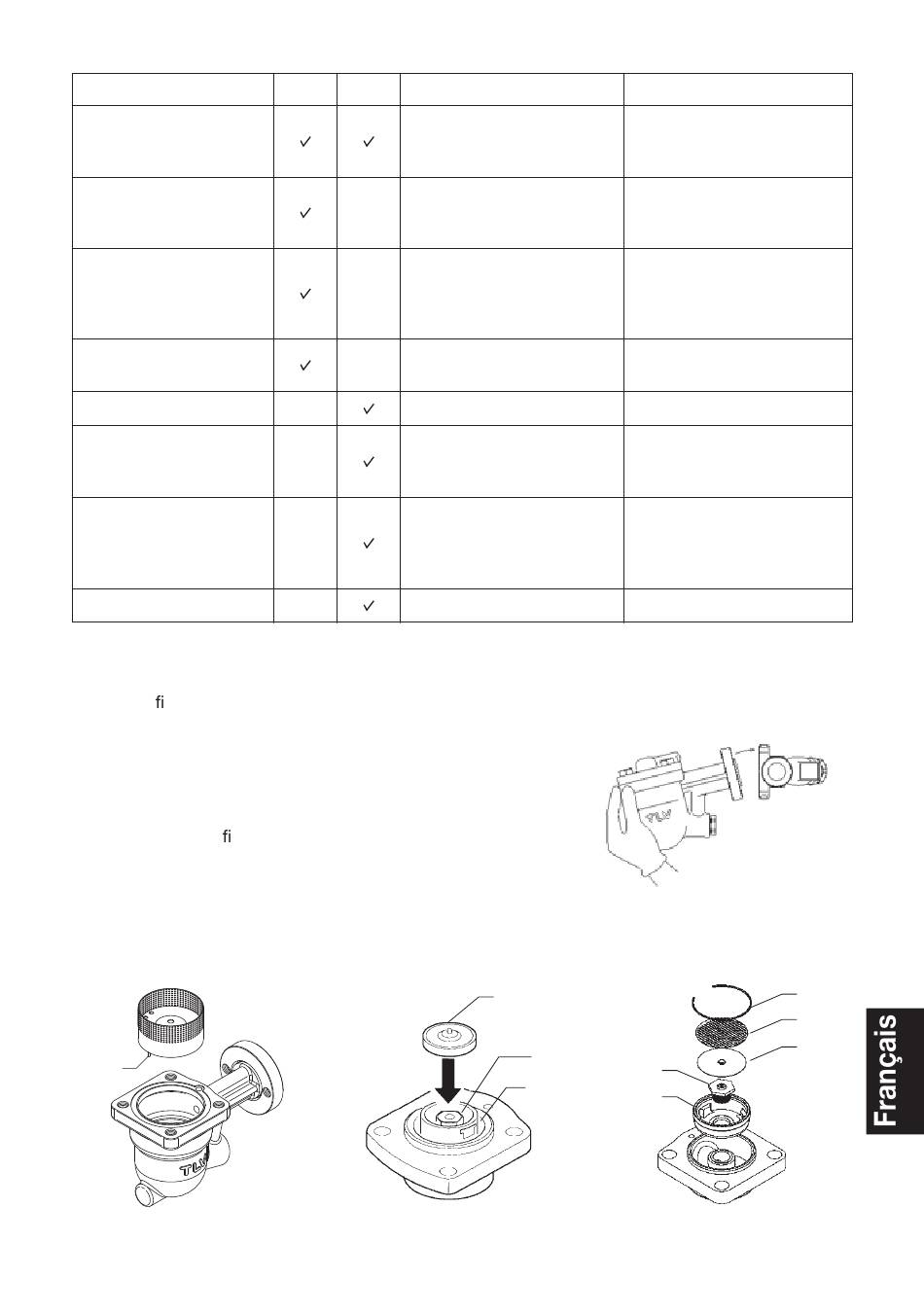

Fixation du purgeur au corps du connecteur (Schéma A)
1. Si vous xez un nouveau purgeur, veillez à retirer le
capuchon de protection de la bride de connexion. Veillez à
ne pas faire tomber les joints d'étanchéité lorsque vous
retirez le bouchon.
2. Saisissez l'extrémité du purgeur et alignez son logement
de joint avec celui du connecteur.
3. Une fois alignés, insérez et serrez à la main les boulons du
connecteur. Véri ez que le purgeur est dans l'inclinaison
permise.
Schéma B
*
* Attache
FJ32-X FJ32-B
Pincez les intérieurs
ensemble et retirez-les du
guide de l'élément X
Retirer du guide de
l'élément X
Retirer au moyen d'une
clé à douille
Retirer sans plier
Retirer sans déformer
Retirer les pièces de
l'évent d'air du couvercle
Retirer au moyen d'une
clé à douille
Retirer le couvercle
Schéma C-1
̶ 42 ̶
Démontage
L'insérer dans la rainure
du guide
Insérer et s'assurer de
l'orientation correcte (voir
schéma C-1)
Consulter le tableau des
couples de serrage et
serrer avec le couple de
serrage adéquat
Insérez délicatement
l'élément X
Remettre sans déformer
Veillez à réinsérer dans le
bon sens (voir schéma
C-2)
Consulter le tableau des
couples de serrage et
serrer avec le couple de
serrage adéquat
Placez-la dans le couvercle
13
19
12
Remontage
Schéma A
Schéma C-2
11
14
17
19
18
