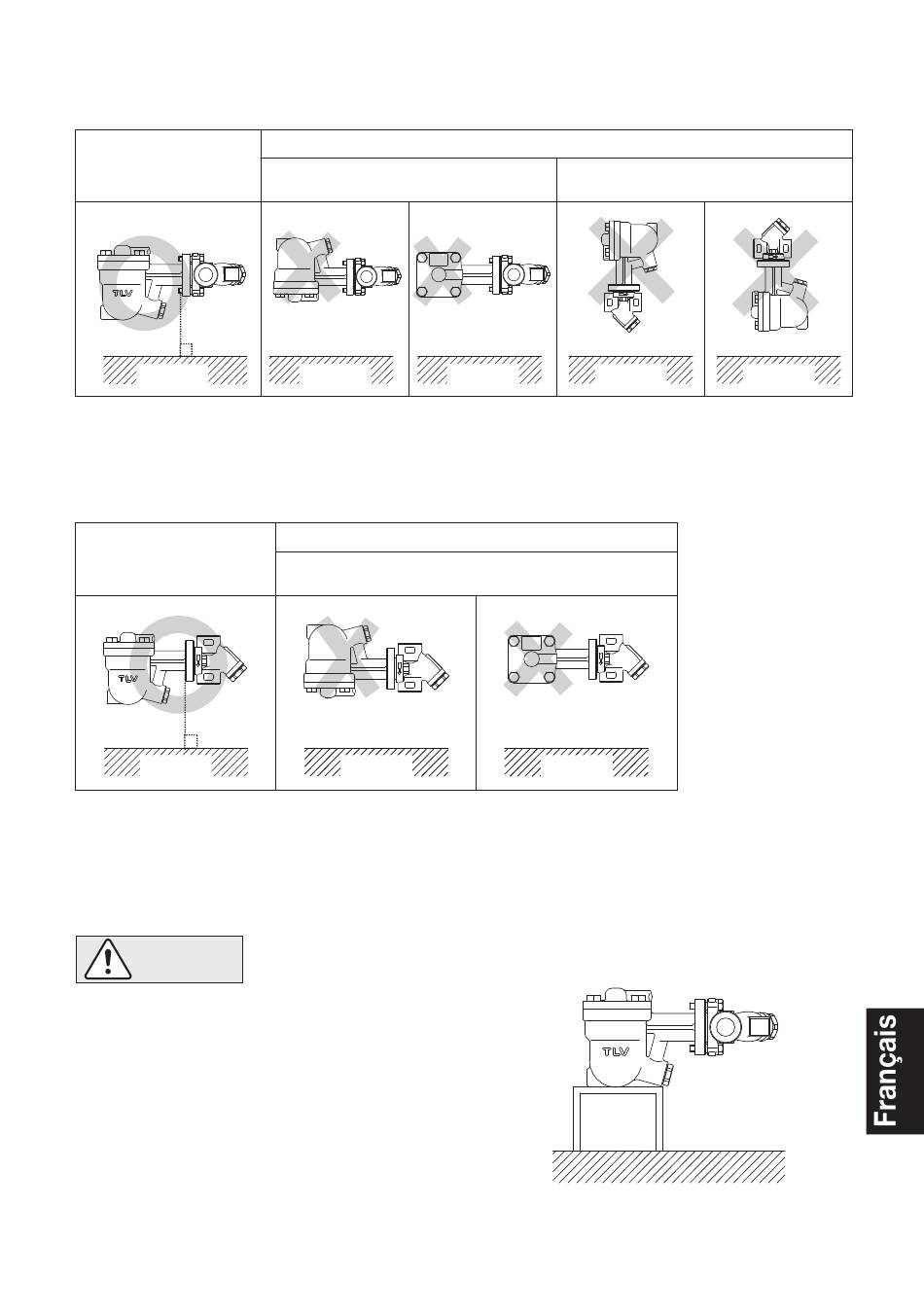

5.2 Examples d'installation :
Tuyauterie horizontale
Correct
sol
Note : Si le produit est installé de manière incorrecte, il peut être impossible d'obtenir les
performances spécifiées. Il existe également un risque d'accidents graves du côté de la
sortie (secondaire). Les exemples présentés ici ne sont qu'une sélection, et sont
exclusivement destinés à des fins d'explication.
Tuyauterie verticale
Correct
sol
Note : Si le produit est installé de manière incorrecte, il peut être impossible d'obtenir les
performances spécifiées. Il existe également un risque d'accidents graves du côté de la
sortie (secondaire). Les exemples présentés ici ne sont qu'une sélection, et sont
exclusivement destinés à des fins d'explication.
5.3 Remarque concernant le raccordement vissé :
ATTENTION
Lorsque des produits avec des raccords vissés sont
installés sur une tuyauterie horizontale, il y a un
risque que le poids de l'unité de purge fasse tourner
le corps du raccord sur la tuyauterie, mettant le
mécanisme de purge hors du plan horizontal. Pour
éviter cela, serrez bien les vis. Dans les cas où le
produit est affecté par des vibrations ou par un
contact extérieur, il est recommandé de soutenir
l'unité de purge pour éviter toute rotation (exemple
de support illustré à droite).
La plaquette nominative ne se
trouve pas sur le haut du purger
sol
Incorrect
La plaquette nominative ne se
trouve pas sur le haut du purger
sol
̶ 38 ̶
Incorrect
La face de bride du purgeur
n'est pas verticale
sol
sol
sol
sol
