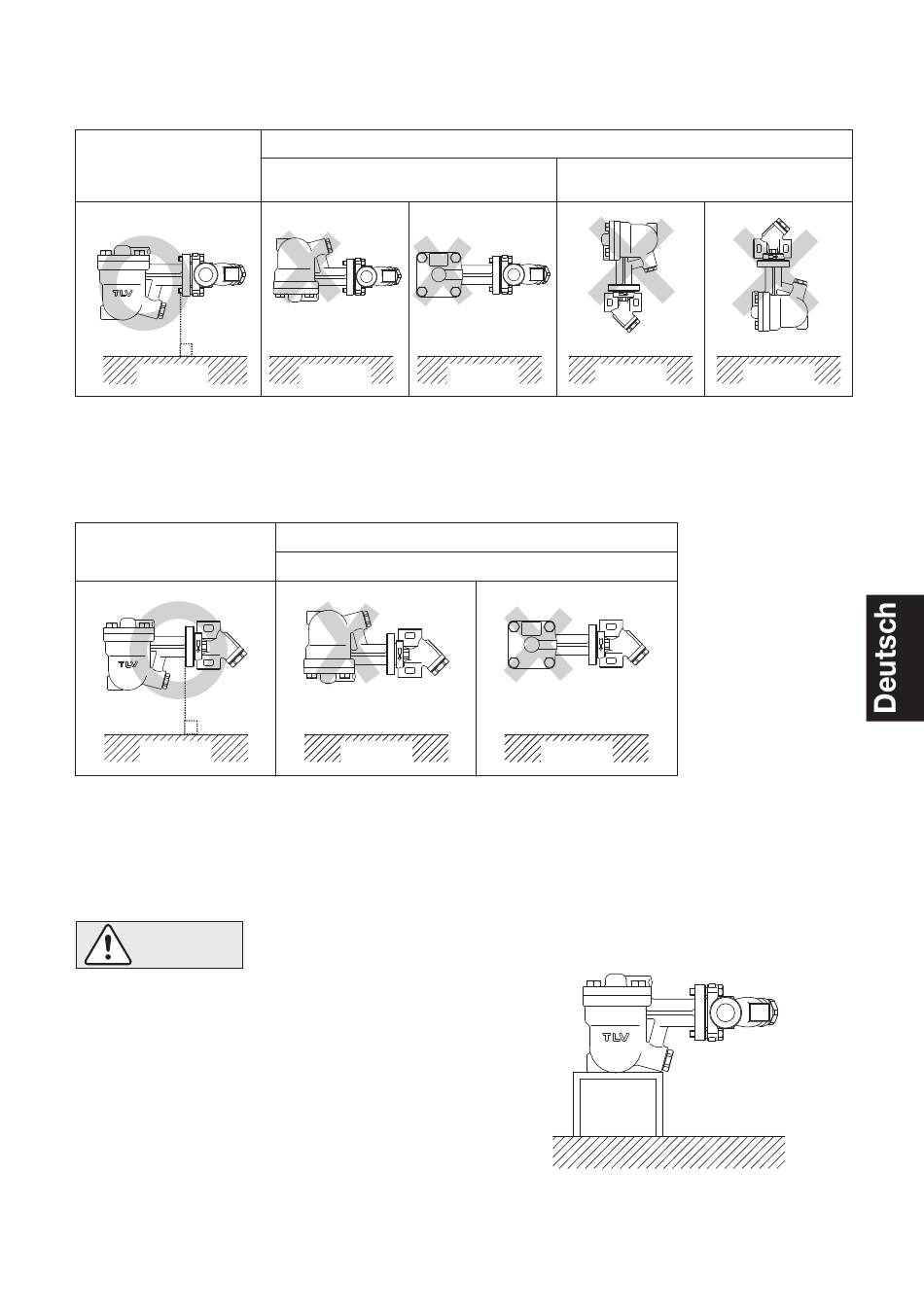

5.2 Installationsbeispiele:
Horizontale Leitung
Richtig
Boden
Hinweis: Wenn das Produkt falsch installiert wird, kann es sein, dass die angegebene Leistung
nicht erreicht werden kann. Auch auf der Auslassseite (Sekundärseite) besteht die
Gefahr von schweren Unfällen. Die hier gezeigten Beispiele sind nur eine Auswahl und
dienen ausschließlich der Erläuterung.
Vertikale Leitung
Richtig
Boden
Hinweis: Wenn das Produkt falsch installiert wird, kann es sein, dass die angegebene Leistung
nicht erreicht werden kann. Auch auf der Auslassseite (Sekundärseite) besteht die
Gefahr von schweren Unfällen. Die hier gezeigten Beispiele sind nur eine Auswahl und
dienen ausschließlich der Erläuterung.
5.3 Hinweis für Schraubverbindungen:
VORSICHT
Wenn Produkte mit Schraubanschlüssen an
horizontalen Rohrleitungen installiert werden, besteht
die Gefahr, dass das Gewicht der
Kondensatableitereinheit dazu führt, dass sich das
Anschlussstück auf dem Rohr dreht und die
Ableitereinheit aus der horizontalen Ebene gerät. Um
dies zu verhindern, ziehen Sie die Verschraubung fest
an. In Fällen, in denen das Produkt Vibrationen oder
Berührungen von außen ausgesetzt ist, wird
empfohlen, die Kondensatableitereinheit zu stützen,
um eine Drehung zu verhindern (siehe Beispiel
rechts).
Typenschild zeigt nicht nach oben
Boden
Typenschild zeigt nicht nach oben
Boden
̶ 24 ̶
Falsch
Kondensatableiter-Flanschfläche
steht nicht senkrecht
Boden
Boden
Falsch
Boden
Boden
