TLV QuickTrap FJ32-X Einbau- Und Betriebsanleitung Seite 22

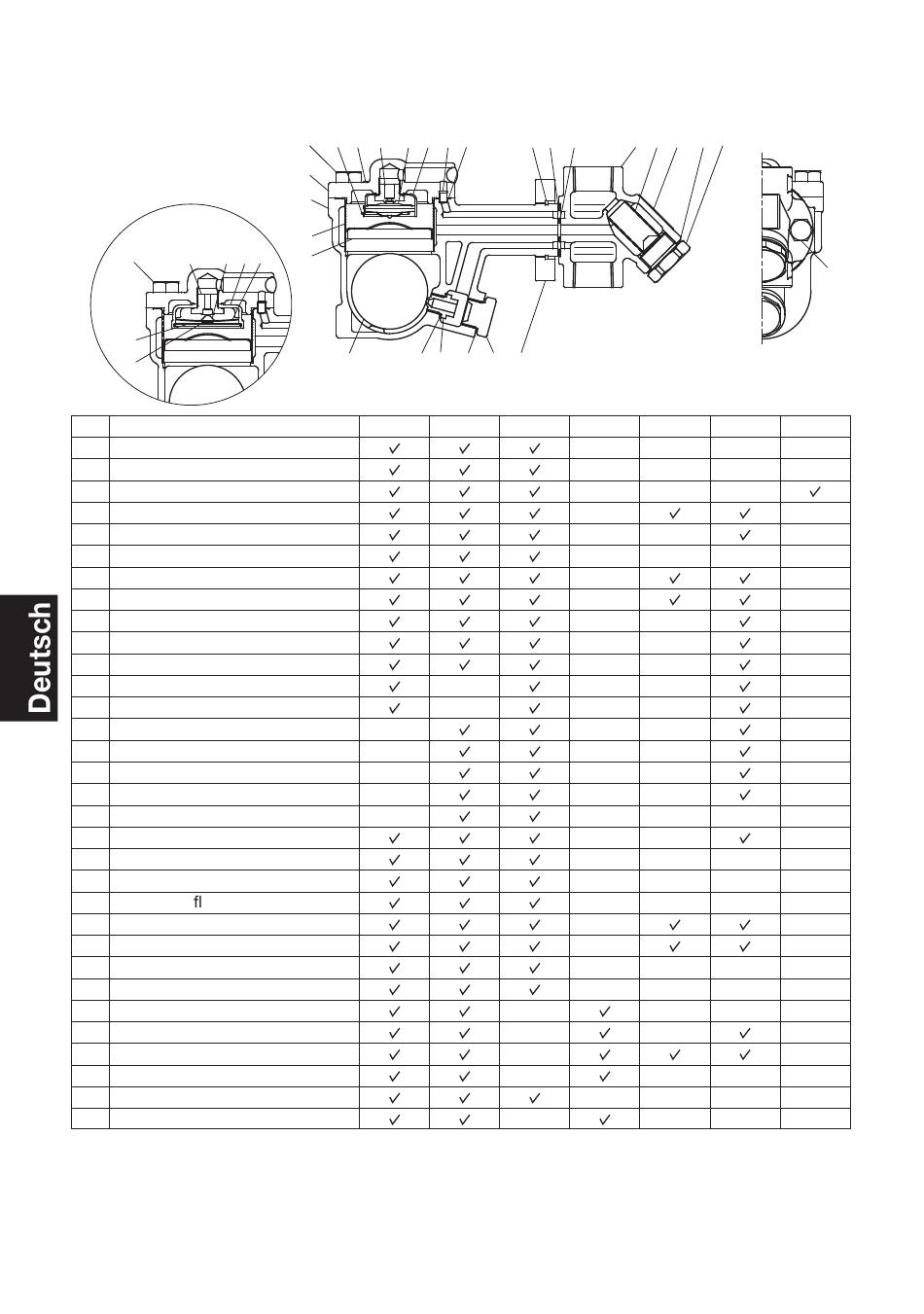

3. Aufbau
FJ32-X
FJ32-B
⑳ ⑲ ⑯⑱ ⑰
⑭
⑮
Nr. Bauteil & Nr.
1 Gehäuse
2 Verschlusskappe
3 Schwimmerkugel
4 Ventilsitzdichtung
5 Ventilsitz
6 Ventilsitzstopfen
7 Stopfendichtung
8 Gehäusedichtung
9 Schwimmerabdeckung
10 Schmutzsieb
11 Spannbügel
12 X-Element-Halterung
13 X-Element
14 Schmutzsieb
15 Spannbügel
16 Entlüfterventil
17 Bimetall
18 Bimetall-Gehäuse
19 Entlüfterventilsitz
20 Gehäuseschraube
21 Verbindungshülse
22 Anschluss ansch
23 Innere Anschlussdichtung
24 Äußere Anschlussdichtung
25 Spannring
26 Typenschild
27 Universal-Anschlussstück
28 Schmutzsieb
29 Dichtung Siebhaltestopfen
30 Siebhaltestopfen
31 Halteschraube
32 Typenschild
T =Kondensatableitereinheit
C =Universal-Anschlussstück (F46)
M =Wartungssatz
R =Reparatursatz
F =Schwimmerkugel
⑳ ⑪ ㉖ ⑲ ⑬ ⑫ ㉑ ⑧
②
①
⑩
⑨
③ ④ ⑤ ⑦
FJ32-X FJ32-B
̶ 21 ̶
㉕ ㉔ ㉓ ㉗ ㉘ ㉜ ㉙ ㉚
⑥ ㉒
T C
㉛
M R F
