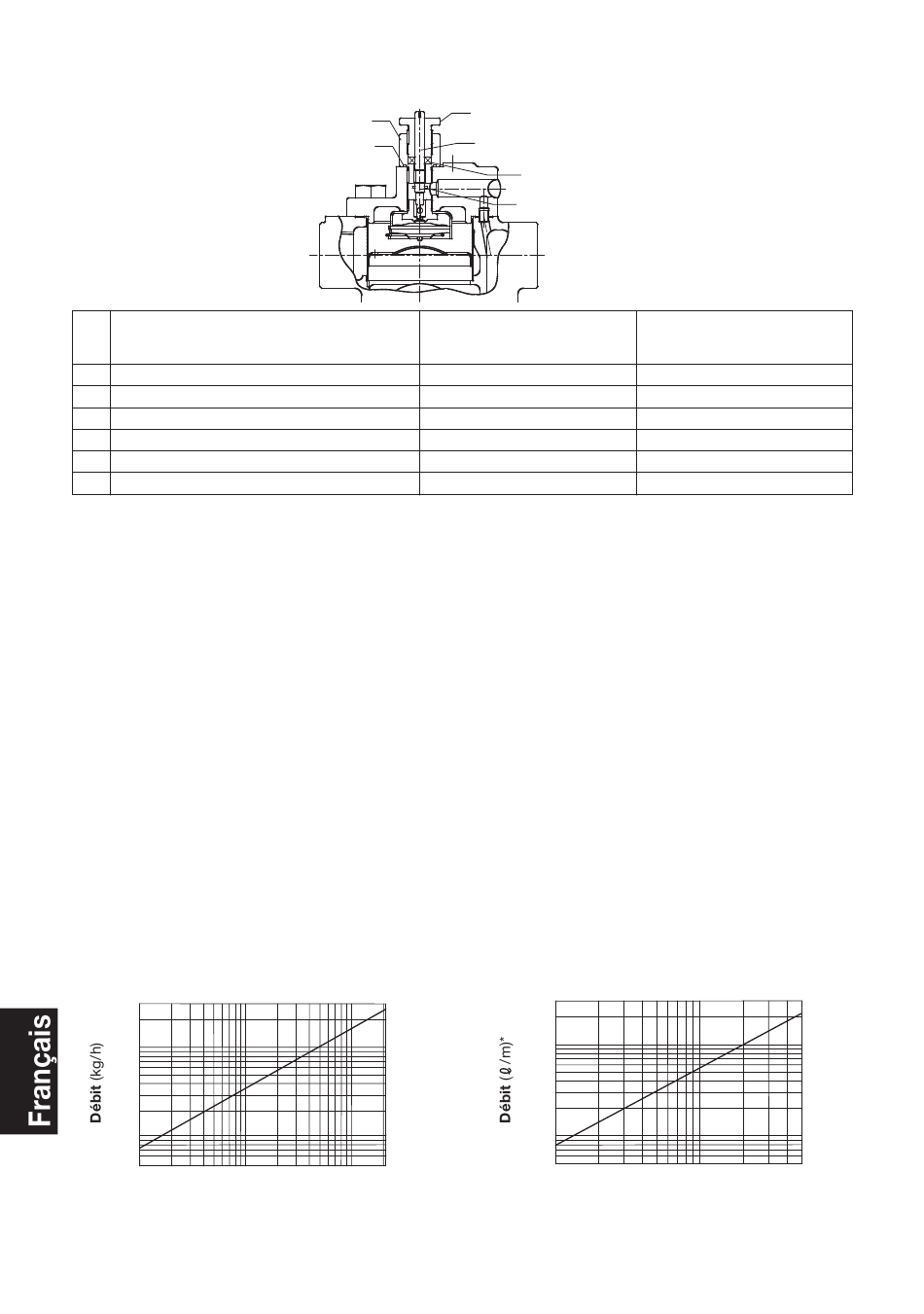

Robinet de soulagement (Optionnel pour FJ32-X)
Nº
Nom des parties
1
Écrou de serrage
2
Boîtier de garniture
3
Garniture d'étanchéité
4
Tige de serrage
5
Joint
6
Anneau élastique
Instructions d'utilisation de la vanne anti-bouchon
Utiliser le robinet sur des installations exposées à des blocages de vapeur ou d'air. Ceux-ci
ralentissent en effet l'expulsion du condensât et réduisent l'efficacité de l'installation (séchoirs
rotatifs, batteries de chauffage d'air, etc.).
1. À la sortie de l'usine, la tige de serrage est à sa position maximale et la vanne est en position
fermée.
2. Avant d'actionner le robinet de soulagement, examiner l'orifice de sortie du purgeur et vérifier
que le purgeur fonctionne correctement.
3. Utiliser le robinet anti-bouchon comme suit : (outil requis : tournevis à tête plate)
• Ouvrir le robinet - Insérez le tournevis dans la fente située sur le dessus de l'élément de
retenue et tournez lentement dans le sens des aiguilles d'une montre. (Ne tournez pas le
dispositif de retenue de l'élément au-delà du point où il s'arrête.) Voir les tableaux ci-dessous
pour l'évacuation de la vapeur et de l'air. (Les maximums sont indiqués.)
• Fermer le robinet - Insérez le tournevis dans la fente située sur le dessus de l'élément de
retenue et fermez en tournant dans le sens inverse des aiguilles d'une montre. Soulevez le
dispositif de retenue de l'élément jusqu'à ce que l'anneau élastique entre en contact avec le
fond du boîtier du presse-étoupe. (Ne tournez pas le dispositif de retenue de l'élément au-delà
du point où il s'arrête.)
4. Si de la vapeur devait fuir par l'écrou de serrage ou du boîtier de garniture, la fuite peut être
stoppée en serrant davantage l'écrou de serrage. (Ne pas trop serrer, sinon la retenue de
l'élément peut se gripper et devenir inutilisable.)
Expulsion de vapeur (vanne pleinement ouverte) Expulsion d'air (vanne pleinement ouverte)
30
10
5
3
1
0.5
0.1
0.3 0.5
1
Pression différentielle (bar)
5
6
3
5
10
20
21
* Le débit est la capacité de purge d'air à 20 °C sous pression atmosphérique.
̶ 47 ̶
1
2
3
4
Couple de serrage
N·m
30
30
—
—
—
—
300
200
100
50
30
10
5
0.1
0.3
Pression différentielle (bar)
Ouverture de clé
mm
22
19
—
—
—
—
0.5
1
3
5
