Montage | confocalDT 2411
4.3.3

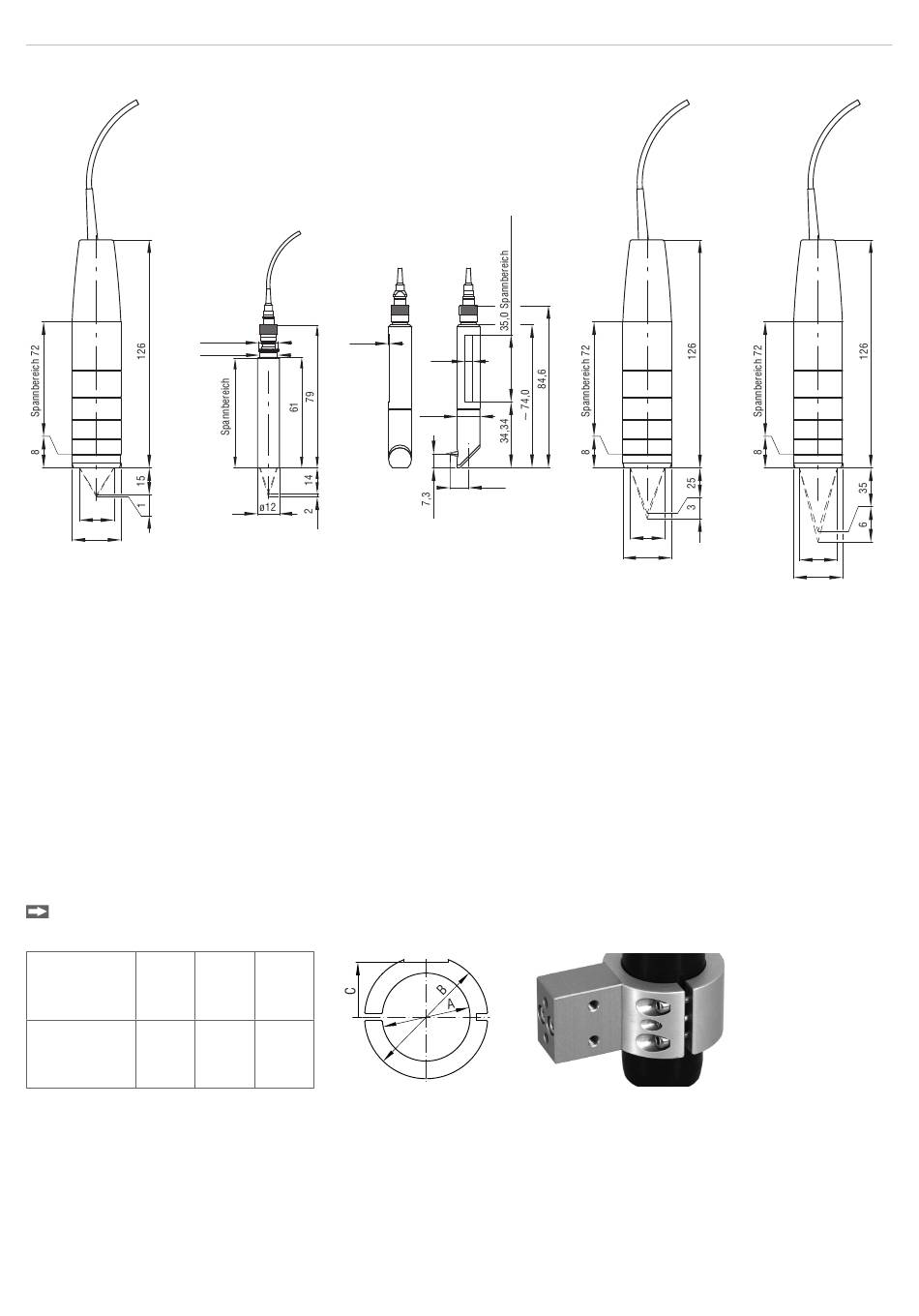

Maßzeichnung Sensoren
19
ø27
IFS2404-1
4.3.4
Befestigung, Montageadapter
4.3.4.1
Allgemein
Die Sensoren messen im Nanometer-Bereich. Beachten Sie die maximale Verkippung zwischen Sensor und Messobjekt.
i
Achten Sie bei Montage und Betrieb auf sorgsame Behandlung!
Die Sensoren sind mit einer Umfangsklemmung zu befestigen. Diese Art der Sensormontage bietet die höchste Zuver-
lässigkeit, da der Sensor über sein zylindrisches Gehäuse flächig geklemmt wird. Sie ist bei schwierigen Einbauumge-
bungen, zum Beispiel an Maschinen, Produktionsanlagen und so weiter, zwingend erforderlich.
4.3.4.2
Umfangsklemung
Montieren Sie die Sensoren IFS2404-1 (IFD2411-1), IFD2404-3 (IFD2411-3) und IFD2404-6 (IFD2411-6) mit Hilfe
eines Montageadapters MA240x.
Montagering Maß A Maß B Maß C
MA2400-27
ø27
Abb. 21 Montagering MA2400-27
confocalDT 2410/2411/2415
11
0,35
ø10
IFS2404-2(001)
ø46
19,75
4
ø12,0
9,6
IFS2404/90-2(001)
19
ø27
IFS2404-3
21
ø27
IFS2404-6
Seite 29
