Anhang | Reinigen optischer Komponenten
A 4
Reinigen optischer Komponenten
A 4.1
Verschmutzungen
Verschmutzungen an optischen Oberflächen und Komponenten können eine Zunahme des Dunkelwertes verursachen
und wirkt sich auf die Empfindlichkeit und die Genauigkeit aus. Um dies zu vermeiden, ist ein Reinigen der optischen
Komponenten und Erfassung des Dunkelwertes nötig. Als Dunkelwert bezeichnet man die störenden Reflexionen an
Grenzflächen entlang des optischen Signalpfades. An jeder Grenzfläche oder an jedem Materialübergang werden die
Lichtwellen zu einem gewissen Anteil am Übergang reflektiert und laufen im Lichtwellenleiter zurück. Das Störsignal
überlagert sich mit dem Nutzsignal und bildet eine Art Signalrauschen.
Ist das Störsignal ausreichend hoch und das Nutzsignal relativ schwach, kann das Nutzsignal nicht mehr eindeutig iden-
tifiziert werden. Das kann dazu führen, dass das Messsystem einen Dunkelwertpeak mit dem Messsignal verwechselt.
Der errechnete Abstand des Messobjektes stimmt somit nicht mit dem tatsächlichen überein.
Sensor
Schutzscheibe

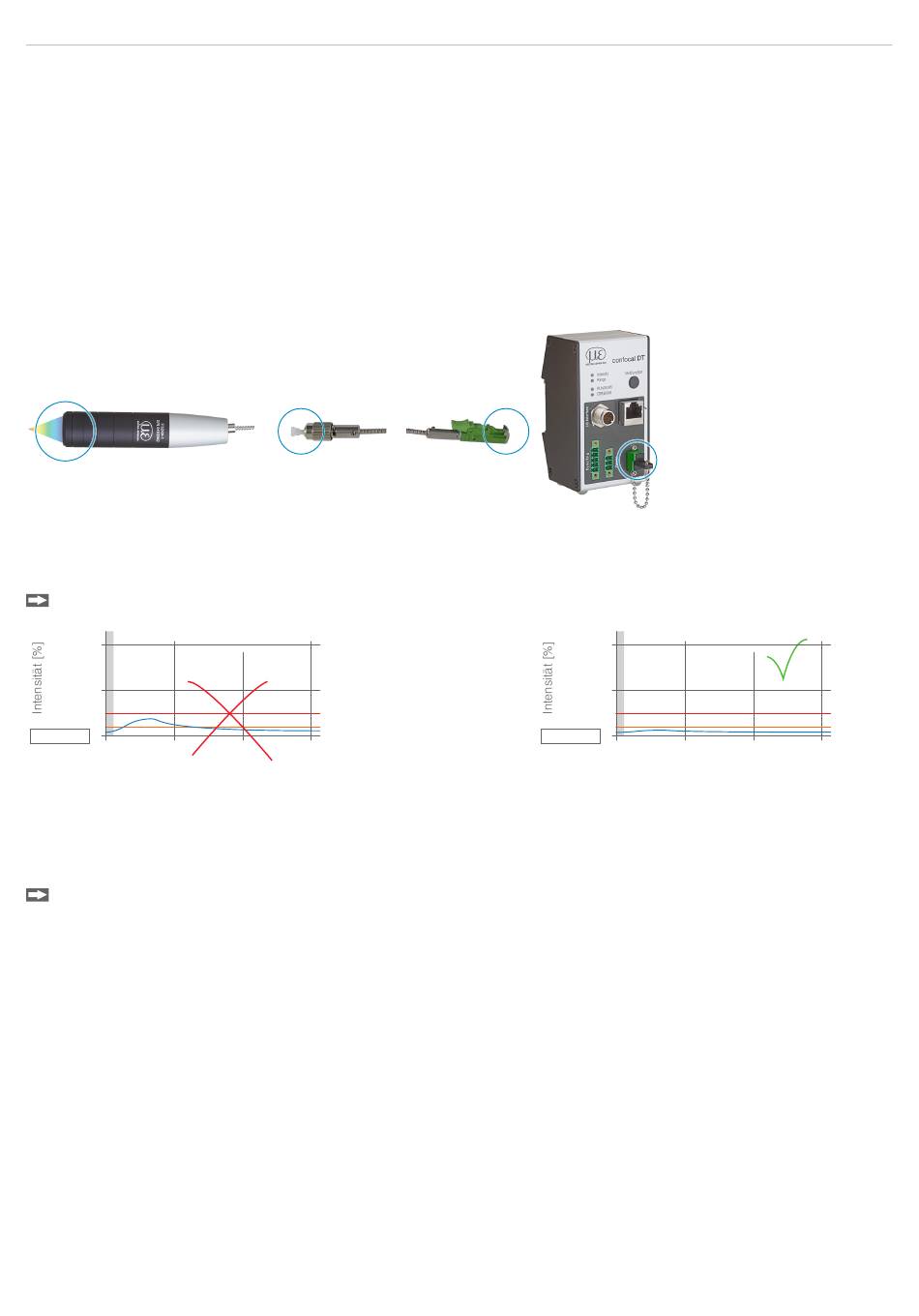

Abb. 126 Optische Grenzflächen eines konfokalen Messsystems
Führen Sie eine Dunkelkorrektur durch, siehe
25.000
0
0
25
Videosignal vor Dunkelkorrektur (hoher Dunkelwert, blaue Linie)
Entspricht das Videosignal dem Zustand vor der Dunkelkorrektur, müssen Sie die optischen Grenzflächen innerhalb des
Messsystems reinigen. Reinigen Sie die optischen Oberflächen nacheinander, um die verschmutzte Komponente her-
auszufinden. Die Verbesserung durch die Reinigung können Sie am Dunkelsignal des Videosignals beobachten.
Fahren Sie mit dem Abschnitt
i
Prüfen bzw. reinigen Sie die Schutzscheibe am Sensor in regelmäßigen Intervallen abhängig von den Einsatzbedin-
gungen. Reinigen Sie anschließend stets vom Controller ausgehend Richtung Sensor. Reinigen Sie immer beide
Komponenten eines zusammengehören Paares, also Stecker und Buchse.
confocalDT 2410/2411/2415
Sensorkabel
FC-Stecker
50
75
Bereich [%]
Schutzscheibe Sensor
E2000-Stecker
Kap.
5.10.
0
Videosignal nach Dunkelkorrektur
fort.
Controller
25.000
0
25
Bereich [%]
50
75
Seite 141
