Montage | confocalDT IFD2410/2415
4.2.6
RS422
Neben Industrial Ethernet unterstützt das IFD2410/2415 auch eine serielle Kommunikation via RS422. Eine serielle Kom-
munikation ist möglich mit den Kabeln PC2415-1/Y oder PC2415-x/OE. Der RS422-zu-USB-Konverter IF2001/USB ist als
optionales Zubehör erhältlich.
- Differenzsignale nach EIA-422, galvanisch mit Versorgungsspannung verbunden.
- Receiver Rx mit internem Abschlusswiderstand 120 Ohm.
Verwenden Sie ein geschirmtes Kabel mit verdrill-
ten Adern.
Kabellänge kleiner 30 m.
Verbinden Sie die Masseanschlüsse.
4.2.7

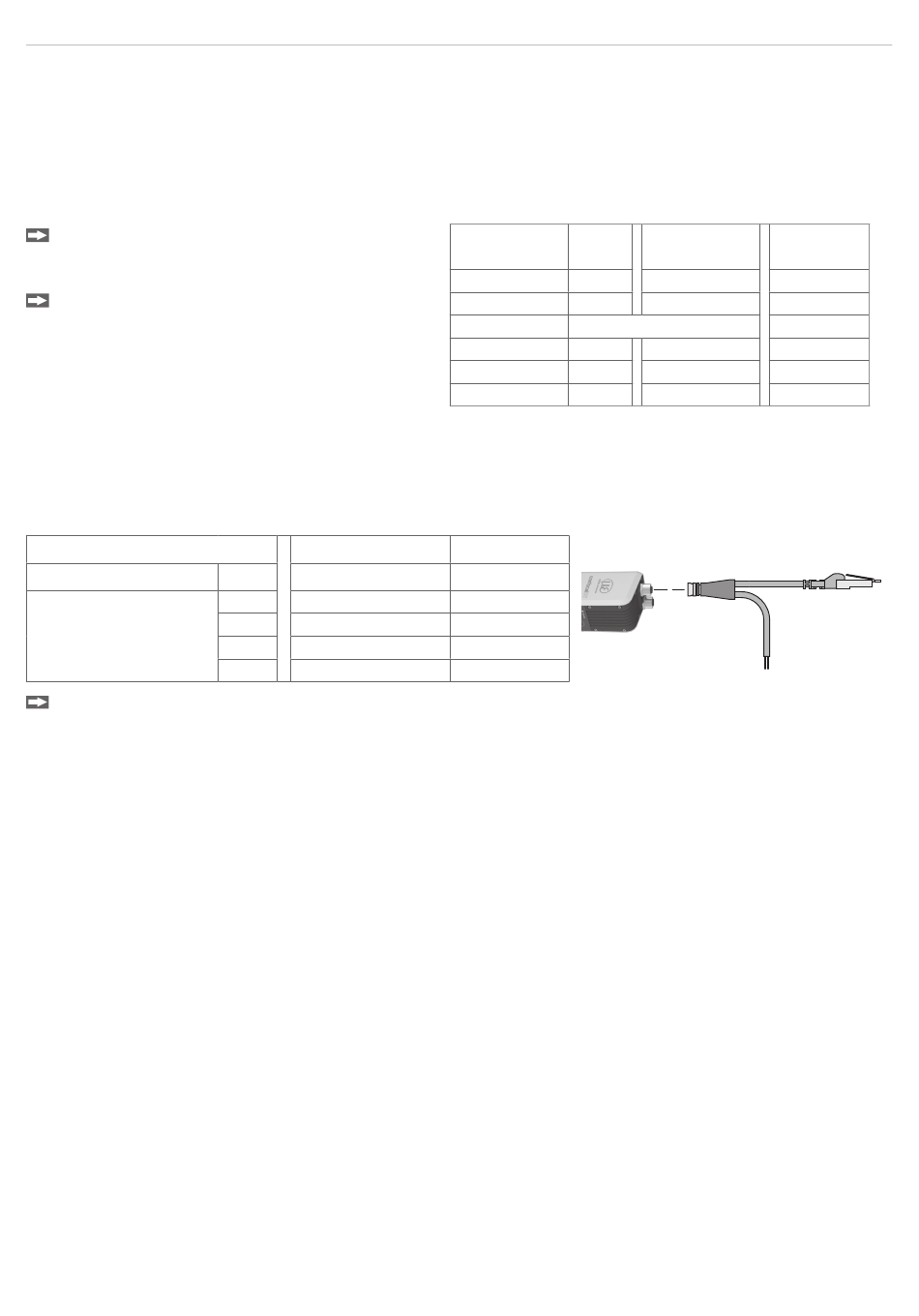

Ethernet, EtherCAT
Verbindung
- mit einem Ethernet-Netzwerk (PC) oder
- mit dem Bussystem EtherCAT (IN-Port).
IFD2410/2415, 12-pol Stecker
Signal
Industrial Ethernet
Verbinden Sie das IFD2410/2415 und Netzwerk mit einem geschirmten Ethernetkabel (Cat5E, Patchkabel 2 m aus
dem Lieferumfang, Gesamtkabellänge kleiner 100 m).
RUN
Die beiden LEDs
und
Die Konfiguration des Messgerätes kann über SDOs (EtherCAT), die Weboberfläche oder durch ASCII-Befehle auf Kom-
mandoebene (z. B. Telnet) erfolgen.
confocalDT 2410/2411/2415
PC2415-x/OE
Pin
Adernfarbe
9
Weiß/Grün
10
Grün
11
Weiß/Orange
12
Orange
ERR
zeigen die erfolgreiche Verbindung und deren Aktivität an.
IFD2410/2415
Signal
12-pol Stecker
3
RX +
4
RX -
2
Versorgungs-GND (Blau)
5
TX +
6
TX -
Gehäuse
Schirm
PC2415-1/Y
12-pol. Stecker
RJ45, Pin
3
6
1
2
PC2415-1/Y
IF2001/USB
PC2415-x/OE
Braun
TX +
Weiß
TX -
GND
Grün
RX +
Gelb
RX -
Kabelschirm
---
PC2415-1/Y
Seite 20
