Festinstallierte Aufnehmer / Terminal

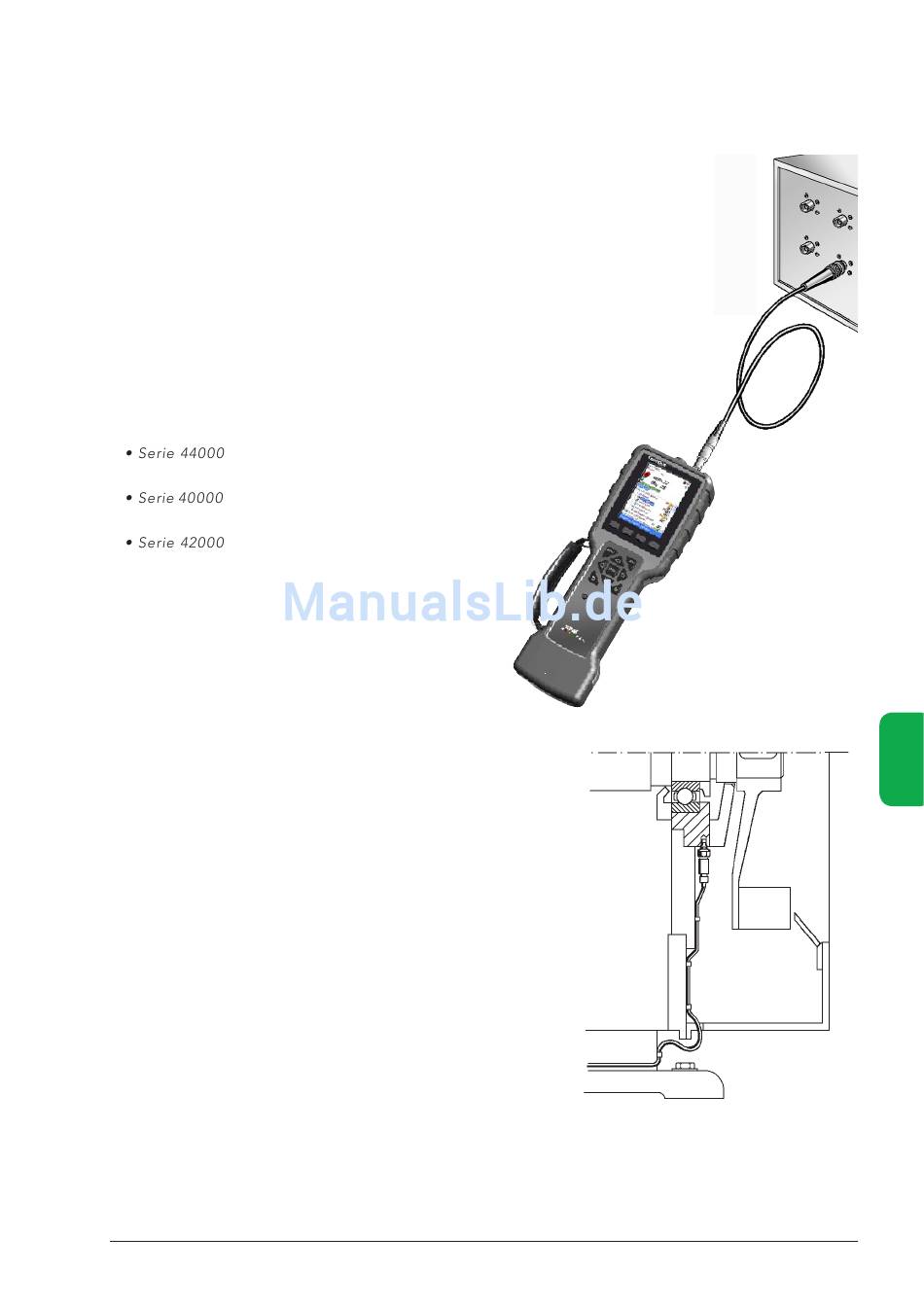

Die Konfiguration installierter Aufnehmer mit
Messterminal (BNC oder TNC Anschluss) wird
verwendet, wenn die Messstelle nicht direkt
zugänglich ist. Leonova nimmt die Messwerte
über das Messkabel von dem Messterminal auf.
Das SPM 14318-Gehäuse kann mit bis zu 16
Koaxialkabeln von Stoßimpulsaufnehmern bzw.
Schwingungsaufnehmern bestückt werden. Das
Edelstahlgehäuse besitzt die Schutzklasse IP66.
Die fest installierten Aufnehmer sind mit unter-
schiedlichen Bohrungsdurchmessern ausgestattet
und in drei Ausführungen erhältlich:
für Kabellängen bis max. 100 m
und Temperatur max. 150° C
für Kabellängen bis max. 4 m und
Temperatur max. 150° C
für Kabellängen bis max. 100 m
und Temperatur max. 100° C
Die Aufnehmermontage erfolgt in angesenkten
Gewindebohrungen auf dem Lagergehäuse.
Die Verkabelung in der Maschine sollte zum
Messterminal hin mit Kabelklemmen und falls
nötig, weiteren Schutzvorrichtungen erfolgen.
SPM liefert hochtemperaturfähige Kabel, sowie
feuchtigkeitsdichte Anschlüsse.
Mess-
terminall
Eingang für
Stoßimpuls-
aufnehmer
Festinstallierten Aufnehmer,
Kabel zum Terminal
Stoßimpuls-Messung
D
D:11
