Praxisbeispiele von SPM-Messpunkten

Die folgenden Beispiele zeigen praxisgerechte Auswahl
von Messpunkten mit Montagebeispielen der Aufnehmer
bzw. Adapter. Im SPM-Installationshandbuch ist die
korrekte Aufnehmermontage detailliert beschrieben.

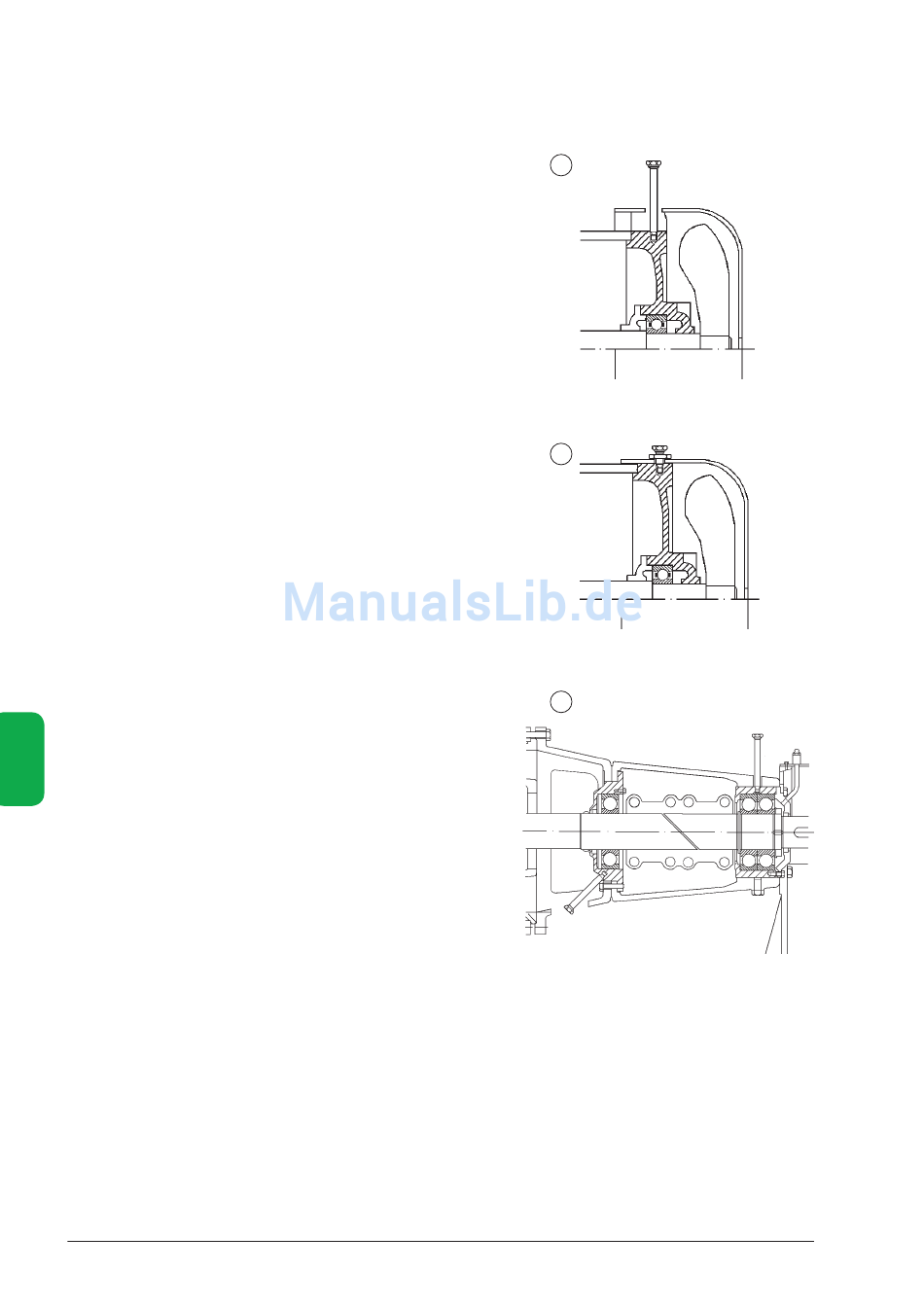

Bohrung für langen Adapter
Durch eine Bohrung in das Abdeckblech des Lüfterge-
häuses (1) kann der Messpunkt mit dem langen Adapter
erreicht werden.
Adapter mit Kontramutter
Das Lüftergehäuse ist direkt auf dem Lagergehäuse
angebracht. Dann kann eine Befestigungsschraube
des Gehäuses durch den Adapter mit Kontramutter (2)
ersetzt werden.
Lagergehäuse in Lagerschalen
In jedem Fall müssen Sie die Maschinenzeichnungen
kontrollieren, um den idealen Messpunkt ausfindig zu
machen.
Bei Pumpen können die Lagerschalen der Wälzlager
unterschiedlich ausgebildet sein (3).
Messpunkt B unterhalb und gegenüber vom Pumenauslass
D
(in der Lastzone) kann mit einem langen Adapter durch
eine Öffnung im Pumpengehäuse erreicht werden.
Das Wälzlagerpaar bei Messpunkt A kann ebenfalls mit
einem langen Adapter durch eine Bohrung Richtung
Lagerschale erreicht werden. Dabei muss die Bohrung
groß genug sein, so dass eine Lagereinstellung noch
möglich ist aber metallischer Kontakt zwischen Lager-
schale und Adapter ausgeschlossen wird.
