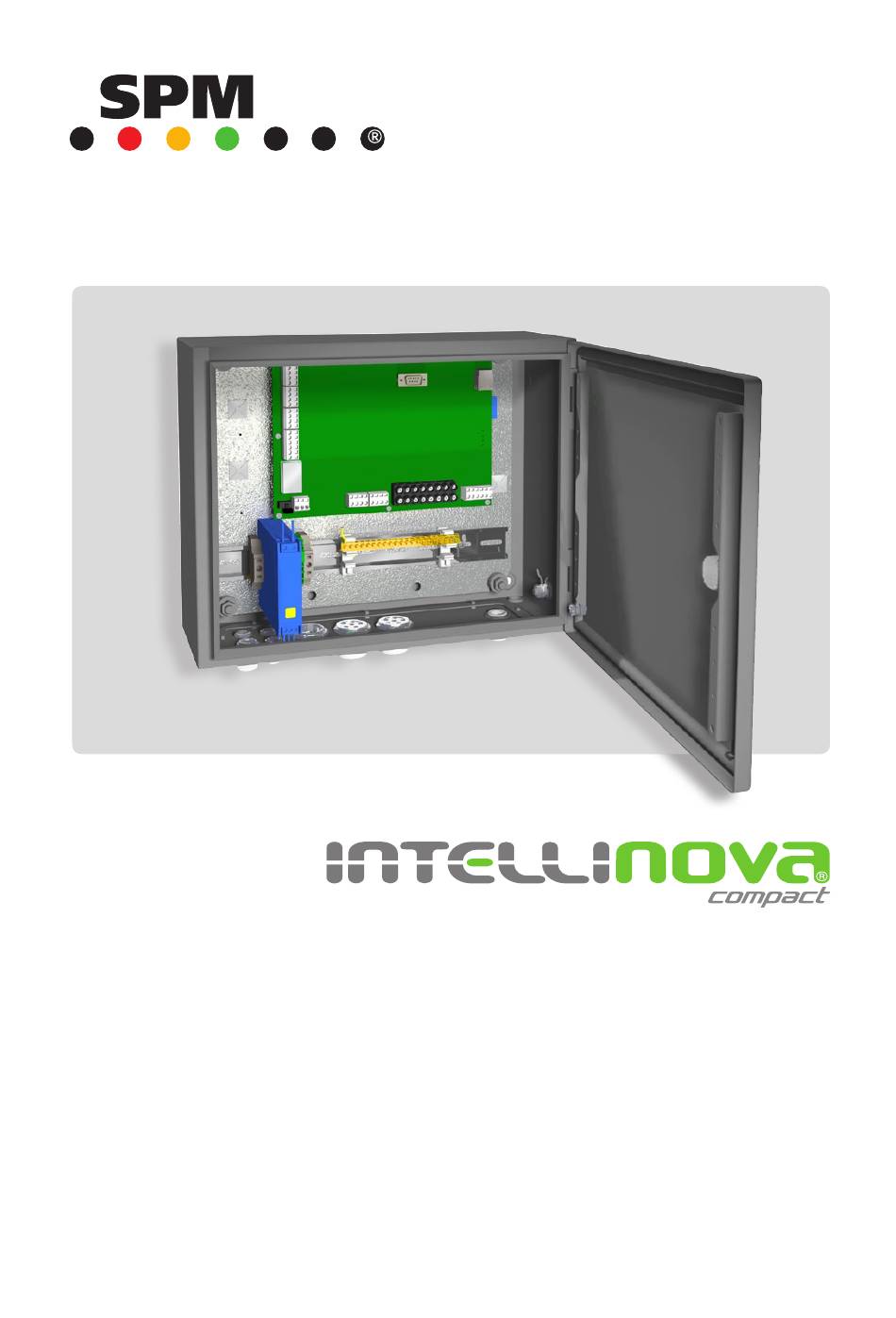

Installationsanleitung
INS 18 / INS 18 W
SPM Instrument AB I Box 504 I SE-645 25 Strängnäs I Sweden
Technical data subject to change without notice.
Tel +46 152 22500 I Fax +46 152 15075 I info@spminstrument.se I www.spminstrument.com
ISO 9001 certified. © SPM 2011-08. 71931 C
Werbung
Verwandte Anleitungen für SPM intellinova compact INS18
Inhaltszusammenfassung für SPM intellinova compact INS18
- Seite 1 Installationsanleitung INS 18 / INS 18 W SPM Instrument AB I Box 504 I SE-645 25 Strängnäs I Sweden Technical data subject to change without notice. Tel +46 152 22500 I Fax +46 152 15075 I info@spminstrument.se I www.spminstrument.com ISO 9001 certified. © SPM 2011-08. 71931 C...
- Seite 3 LinX, Feld Support Software FSS, OPC Data Access, Softwareinstallation und Setup sind in der Anleitung 71917C "Condmaster Nova Installation und Systemverwaltung" beschrieben. ® Installation von Messleitungen (Aufnehmer, Anpassungseinheiten, Kabel usw.) ist in der Anleitung 71421C "Installation von Messzubehör" beschrieben. SPM 71931 C...
- Seite 4 Symbolen und den lokalen Anforderungen vertraut sein. Im Zweifelsfalle ist das lokale Management vor Ort zu konsultieren. Drehende Teile Schutzerde SPM kann nicht für Unfälle verantwortlich gemacht werden, die durch Personen, die die Sicherheitsvor- IEC Symbole kehrungen nicht beachten, verursacht werden. 2. Installationsmaßnahmen Werden Installations- oder Servicearbeiten an Maschinen im explosionsgefährdeten Bereich durchgeführt, müs-...
- Seite 5 Ethernet / SD Karte Ethernet Systemeinheit 3 Systemeinheit 1 Systemeinheit 2 Systembeschreibung Das Herzstück des Systems ist die SPM Software Cond- Das Intellinova System ist ein fest installiertes Online ® master Nova, die sämtliche Messwerte aller SPM Geräte ® Condition Monitoring System. Es wird von der umfassen- auswertet und anzeigt.

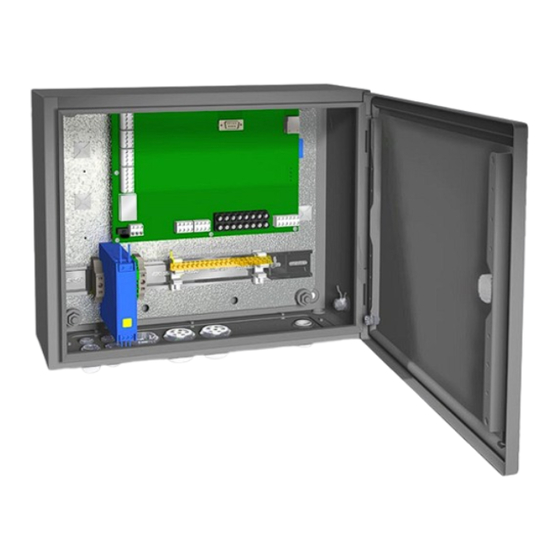

- Seite 6 8. Kabeldurchführungen 3 x M32 für bis zu 18 Messka- 4. Netzgerät und Eingangsklemmen auf DIN Schiene montiert 9. Kabeldurchführung M20 für Netzwerkkabel ( INS18) /Anschluss für externe Antenne ( INS18W ) 5. Erdungsschiene mit Schraubklemmen 10. Befestigungssockel für Kabelbinder – 4 – SPM 71931 C...
- Seite 7 (wie in der Abbildung gezeigt) an der Wand montiert, Kabel, Durchmesser 3,5 bis 6,5 mm und drei Durchfüh- oder mittels Befestigungshalter aufgehängt (Option SPM rungen M32 (C) für jeweils bis zu sechs Messkabel, Durch- 81325). Der Lochabstand ist 260 x 340 mm. Abstände mit messer 5 mm.
- Seite 8 Lesen Sie die Sicherheitshinweise auf Seite 2, bevor Sie mit der Installation beginnen. Im Zweifelsfall kontaktieren Sie bitte Ihren lokalen SPM Vertreter. • Achten Sie darauf, dass der Netzschalter in Aus-Stellung ist und ausgeschaltet bleibt, bis die Arbeit beendet ist. Wenn möglich, verriegeln Sie den Schalter.
- Seite 9 Einheit und alle Messkreise laufen. Die Anzei- gänge DO, die an eine SPS, oder an externe Alarmrelais, ge COM (5), blinkt, wenn die Einheit über das Ethernet bzw. Alarmlampen angeschlossen werden. kommuniziert. – 7 – SPM 71931 C...
- Seite 10 Anschluss von Stoßimpulsaufnehmer Koaxialkabel mit Anschluss SPM 12775 Die Aufnehmereingänge haben Schraubklemmen (1) für Koaxialkabel mit dem Anschluss SPM 12775. Die Montage des Installationssatz ist auf der nächsten Seite beschrieben. Die Klemmen sind von 34 bis 45 numme- riert. Das Gehäuse hat drei Kabeldurchführungen M32 (2) mit einem Gummieinsatz für bis zu 6 Messkabel mit 5mm...
- Seite 11 81052 Abisolierwerkzeug Fertigen des Koaxialkabels Das Kabel ablängen. Die Crimphülse A auf das Kabel schie- ben. Das Kabel mit einem Abisolierwerkzeug (SPM 81052) wie in Abb. 1 gezeigt abisolieren. Anschluss montieren Den Kontaktstift B auf den Innenleiter stecken und gegen das Dielektrikum drücken.
- Seite 12 Erdungs- SLD144 nummeriert (s. Abbildung). schiene verbinden Empfohlene Aufnehmer sind SPM SLD144 oder IEPE (ICP ® Aufnehmer mit Spannungsausgang. Das Gehäuse hat eine Kabeldurchführung M32 (2) mit einem Gummieinsatz für bis zu 6 Messkabel mit 5mm Durchmesser (IP65). Ungenutzte Löcher sollten mit Stopfen verschlossen werden.
- Seite 13 Sensorseite. • Nicht verwendete Durchführungen mit Plastikstecker oder Kabelstücken abdichten und die Durchführung mit einem Versorgung 14 mm Gabelschlüssel festziehen Signal von SPS/DCS zu DI/RPM Eingang Eine rote Statusanzeige auf der Leiterplatte leuchtet, wenn der DI/RPM Kanal aktiv ist. – 11 – SPM 71931 C...
- Seite 14 • Die Durchführung festziehen. • Die internen Kabel wie nebenan gezeigt vorbereiten und die Anschlüsse fest in die Schraubklemmen drücken und die Schrauben festziehen. • Die Kabel mit Kabelbinder an den Montagesockeln befestigen. + – 4 – 20 mA • Die Versorgung anschließen und die Systemeinheit Sensor mit dem ON/OFF Schalter einschalten. – 12 – SPM 71931 C...
- Seite 15 (ca. 8 mm). • Die Anschlüsse fest in die entsprechende Push-In Klemme drücken. • Die Durchführung festziehen. Eine rote Statusanzeige auf der Leiterplatte leuchtet, wenn Max. 1 A, 36 V DC ein DO Kanal aktiv ist. Versorgung Anschluss an SPS/ DCS (DO 1) – 13 – SPM 71931 C...
- Seite 16 Die Konfiguration der Systemeinheit wird mit FSS, dem • Die Anzeige OP (5) leuchtet, wenn die Messkreise grafischen Userinterface für LinX, durchgeführt (wird betriebsbereit sind. auch für Service und Support verwendet). LinX ist die Kommunikationssoftware, die die Meldungen zwischen der Condmaster Datenbank und den Intellinova Syste- meinheiten abwickelt. – 14 – SPM 71931 C...
- Seite 17 Frequenzbänder: 850 MHz – 2100 MHz Betriebstemperatur: –20 bis +60ºC Anschluss: (–30 bis +70ºC eingeschränkter Betrieb) Elektr. Spezifikation: UICC/SIM 3 V und 1.8 V Feuchtigkeit : 0 bis 90 % relative Feuchtigkeit nicht kondensierend – 15 – SPM 71931 C...
- Seite 18 Hausmüll entsorgt wird. Wenn einmal der Lebenszyklus des Produkts vorüber ist, können Sie es zu Ihrer lokalen SPM Vertretung zur richtigen Behandlung retournieren, oder entsorgen Sie es zusammen mit Ihren anderen Elektronikschrott.
