Benutzerdefiniert (manuelle Eingabe)

Während einer Messrunde kann ein Referenzwert
einer bestimmten Messgröße, die in Beziehung
zu den anderen Messwerten steht, gespeichert
werden. Leonova Emerald kann keine analogen
Signale messen, aber es gibt eine Möglichkeit
benutzerdefinierte Messwert wie z.B. Strom,
Durchfluss, Druck, usw. manuell einzugeben.

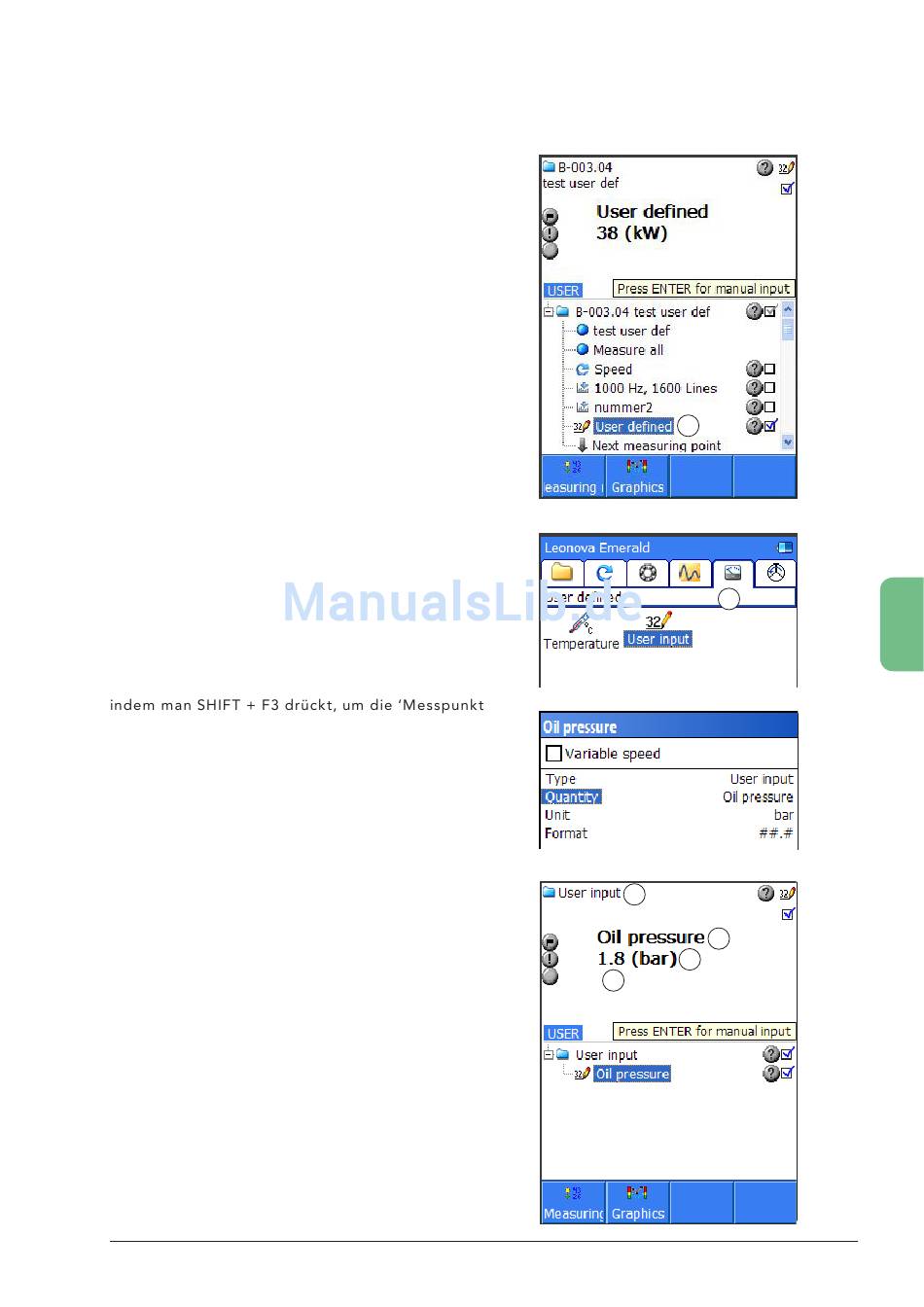

Während einer Messrunde mit 'Benutzerdefi-
nierten' Werten (1), ENTER drücken und den Wert
manuell über das Tastatur-Fenster eingeben.
Normalerweise werden benutzerdefinierte Mess-
werte für die manuelle Eingabe in einer Runde
in Condmaster eingegeben. Möchte man Werte
1
manuell, außerhalb einer Messrunde, eingeben,
gibt es dazu ein Symbol im Fenster "Benutzerdefi-
niert" (2). (Siehe unten für weitere Informationen.)
Benutzerdefiniert (manuelle
Eingabe) mit Standard-Datei
C
2
Für die manuelle Eingabe von Werten außerhalb
einer Messrunde, gibt es ein Symbol im Fenster
"Benutzerdefiniert" (2). ENTER drücken, um das
Messfenster (unteres Bild) zu öffnen. Die Dateien
für die manuelle Eingabe werden konfiguriert,
-
daten' zu öffnen.
'Typ' ist immer auf 'Manuell' eingestellt und kann
nicht verändert werden. 'Typ' wird im Messfenster
als Messpunktnamen (3) gezeigt.
'Größe' ist, was die manuelle Eingabe repräsen-
tiert, z.B. Leistung, Durchfluss, Druck. Markieren
Sie diese Zeile und drücken Sie auf 'Ändern' (F1).
Den neuen Namen in das Tastatur-Fenster schrei-
3
ben und mit ENTER speichern. Dieser wird ober-
halb des Ergebnisses im Messfenster (4) angezeigt.
4
'Einheit' ist die Maßeinheit für die neue Größe,
5
hier 'bar' für Öldruck. Es wird in Klammern im
6
Ergebnisfeld (5) angezeigt.
'Format' definiert die Anzahl der Ziffern und die
Position der Dezimalstelle im Ergebnis (6). Schrei-
ben Sie ein '#' für jede Ziffer.
Um das Ergebnis zu speichern, drücken Sie MENU
und wählen Sie 'Speichern unter'. Wählen Sie 'Als
Datei speichern' und geben Sie einen Namen über
das Tastatur-Fenster ein. Mit ENTER speichern.
C:9
