Auswuchtzubehör
Zum Ein-Ebenen-Auswuchten (4 Läufe) wird lediglich ein Schwin-
gungsaufnehmer des Typs SLD144, oder ein anderer IEPE (ICP )
®
Aufnehmer mit Spannungsausgang, benötigt.
Der Aufnehmer wird mit einem Magnetfuß (TRX29) befestigt oder
durch ein M8-Gewinde. Der Anschluss erfolgt über das Spiralkabel
CAB82 oder ein gerades 10 m langes Kabel CAB83.
Bei dem Verfahren mit zwei Läufen ist ein Triggersignal, das von
einem Näherungsschalter oder der SPM Tachometersonde TTP10
kommt, notwendig.
Der Laserstrahl der Tachometersonde wird direkt auf eine Reflexfolie
gerichtet, die auf der Welle befestigt ist. Die Folie muss gerade
Kanten haben.

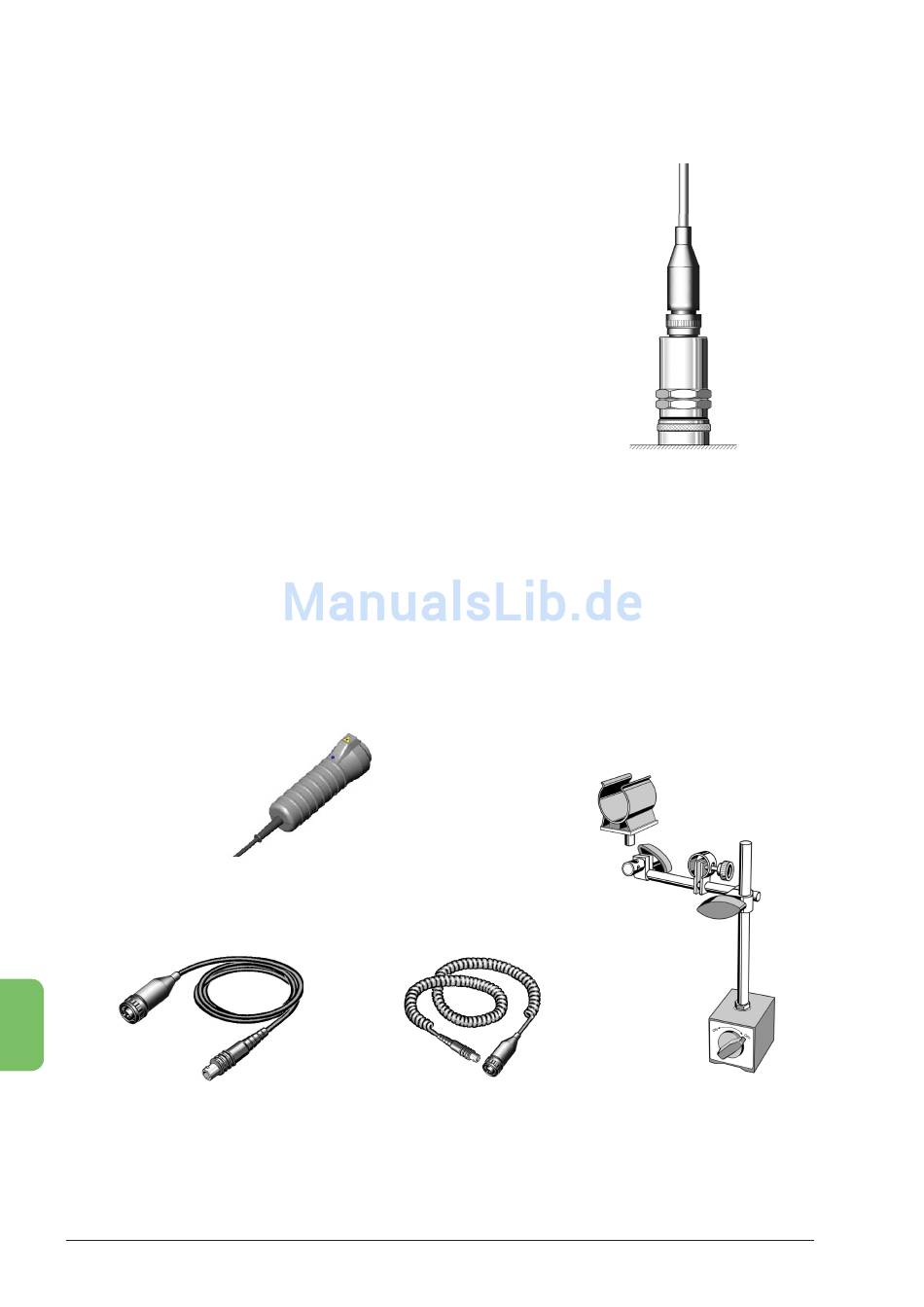

Aufnehmer SLD144
ACHTUNG: Es ist sehr wichtig, dass die Tachometersonde
mit Magnetfuß
absolut fest sitzt und sich während der gesamten Messung nicht
bewegt. Der Laser reagiert empfindlich auf Reflexionen von der
Welle, insbesondere bei kurzem Messabstand. Richten Sie die
Tachometersonde nicht gerade auf der Welle, sondern in einem
leichten Winkel, um Fehlmessungen zu vermeiden.
SPM liefert einen Magnethalter (SPM 81319) und eine Halterung
(SPM 14765) für die Tachometersonde.
TTP10
14765
F
CAB83 (10 m) CAB82
81319
F:4
