Eingabedaten für LR/HR und LR/HR HD
D
Ein Teil der Eingabedaten, die Drehzahl und die Lagergröße, werden benötigt, um den Einfluss der
Abrollgeschwindigkeit des Lagers auf den Stoßimpulspegel bei der Auswertung des Lagerzustands
zu berücksichtigen. Der mittlere Durchmesser Dm ist genauer als der Wellendurchmesser, da die
Höhe eines Lagers bei gleichem Wellendurchmesser beträchtlich variieren kann. Die Drehzahl und Dm
zusammen werden verwendet, um die NORM Nr. des Lagers zu berechnen (von 10 bis 58).
Der HR Wert der Stoßimpulse ändert sich mit der Form und Anzahl der Wälzkörper im Lager. Das ist
bei der Bestimmung der Schmierfilmdicke in der Abrollzone eines Lagers wichtig. Der größte Beein-
flussungsfaktor ist die Form der Kontaktfläche. Bei Kugellagern hat der Wälzkörper einen Punktkontakt
mit der Laufbahn. Bei Rollenlagern einen Linienkontakt, das bedeutet, dass die belastete Zone, in der
Stoßimpulse entstehen, viel größer ist.

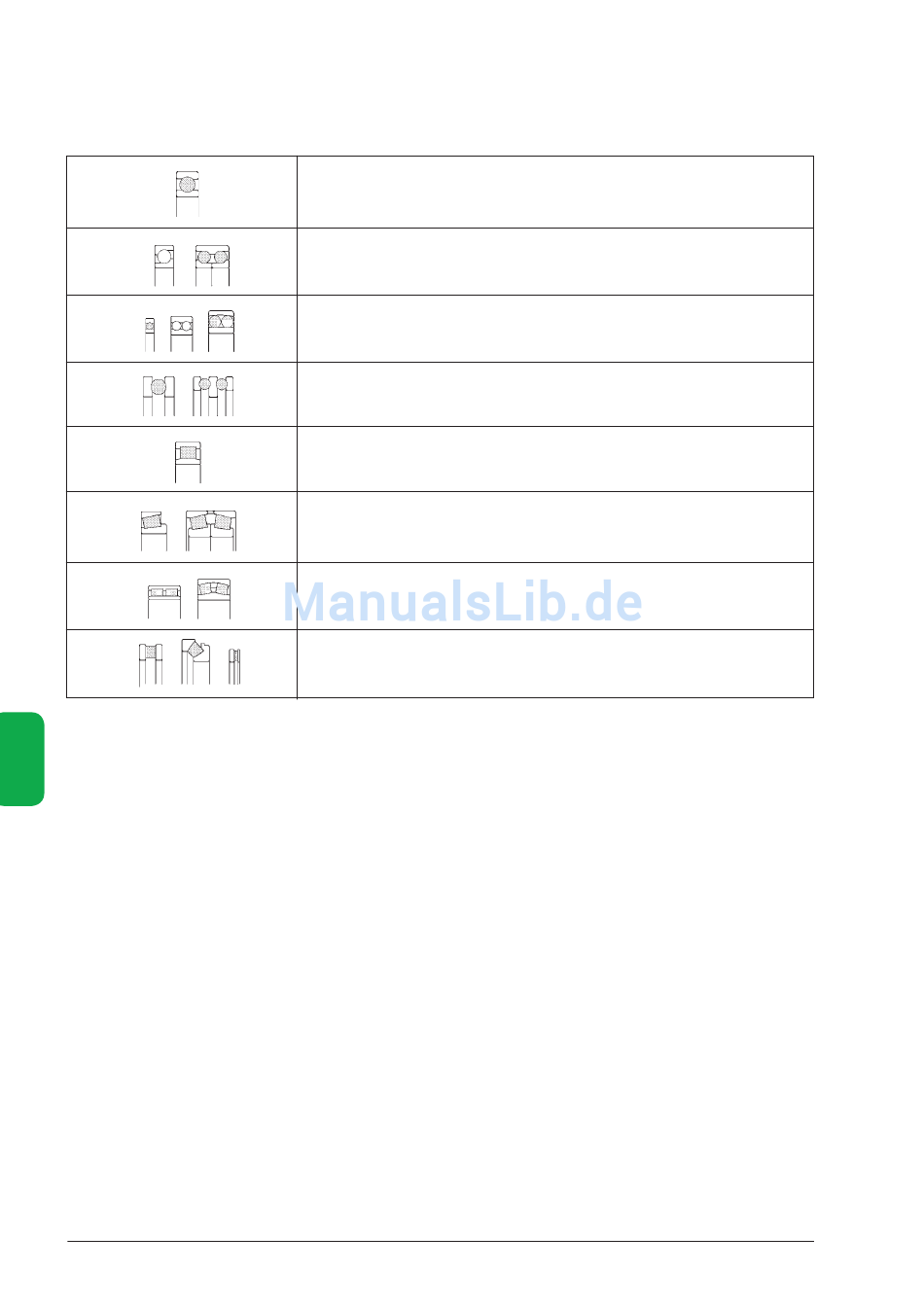

Für SPM Zwecke sind die Lager in 8 verschiedene Typen unterteilt, jedes mit einer TYPE Nr. von 1
bis 8. Die Typen sind in obiger Tabelle beschrieben. Die Vielzahl der Lagerhersteller, aber nicht alle,
folgen ISO Standards bei der Nummerierung ihrer Lager. Dieser Nummerncode enthält Informationen
über den mittleren Lagerdurchmesser und Lagertype. Daher erhält man im Programm CONDMASTER
automatisch Dm und TYPE wenn die ISO Lagernummer eingegeben wird. Bei der manuellen Eingaben
in Leonova können Sie die letzten drei Ziffern der ISO Nummer verwenden um Dm zu erhalten, aber
nicht die TYPE.
D:24
Stoßimpuls-Messung
1
Rillenkugellager,
Serien 62, 63 und 64
2
Schrägkugellager,
alle Serien
3
Rillenkugellager, Serien 60, 160 und 618,
zweireihige Rillenkugellager, Pendelkugellager
4
Axial-Rillenkugellager
5
Einreihige Zylinderrollenlager
6
Kegelrollenlager, alle Serien
7
Pendelrollenlager
Zweireihige Zylinderrollenlager
8
Axial-Rollenlager, alle Serien
