Auswuchtgüte nach ISO 1940-1
Bestimmung der zulässigen Restunwucht
Die Empfehlungen basieren auf Erfahrungen in
Bezug auf die Wuchtqualitätsanforderungen von
starren Rotoren, den Typ, Masse und Drehzahl.
Es gibt drei Methoden, um die zulässige Restun-
wucht bestimmen ( U ) zu bestimmen:
ZUL
Empirische Qualitätsdaten, abgeleitet aus
langjähriger praktischer Erfahrung aus einer
Vielzahl von starren Rotoren
Einer experimentellen Methode, die oft in der
Massenproduktion verwendet wird
Eine Methode basierend auf den zulässigen
Lagerkräften, berechnet durch Definieren
von U als eine Summe der zulässigen
ZUL
Restunwuchten in den Lagerebenen.

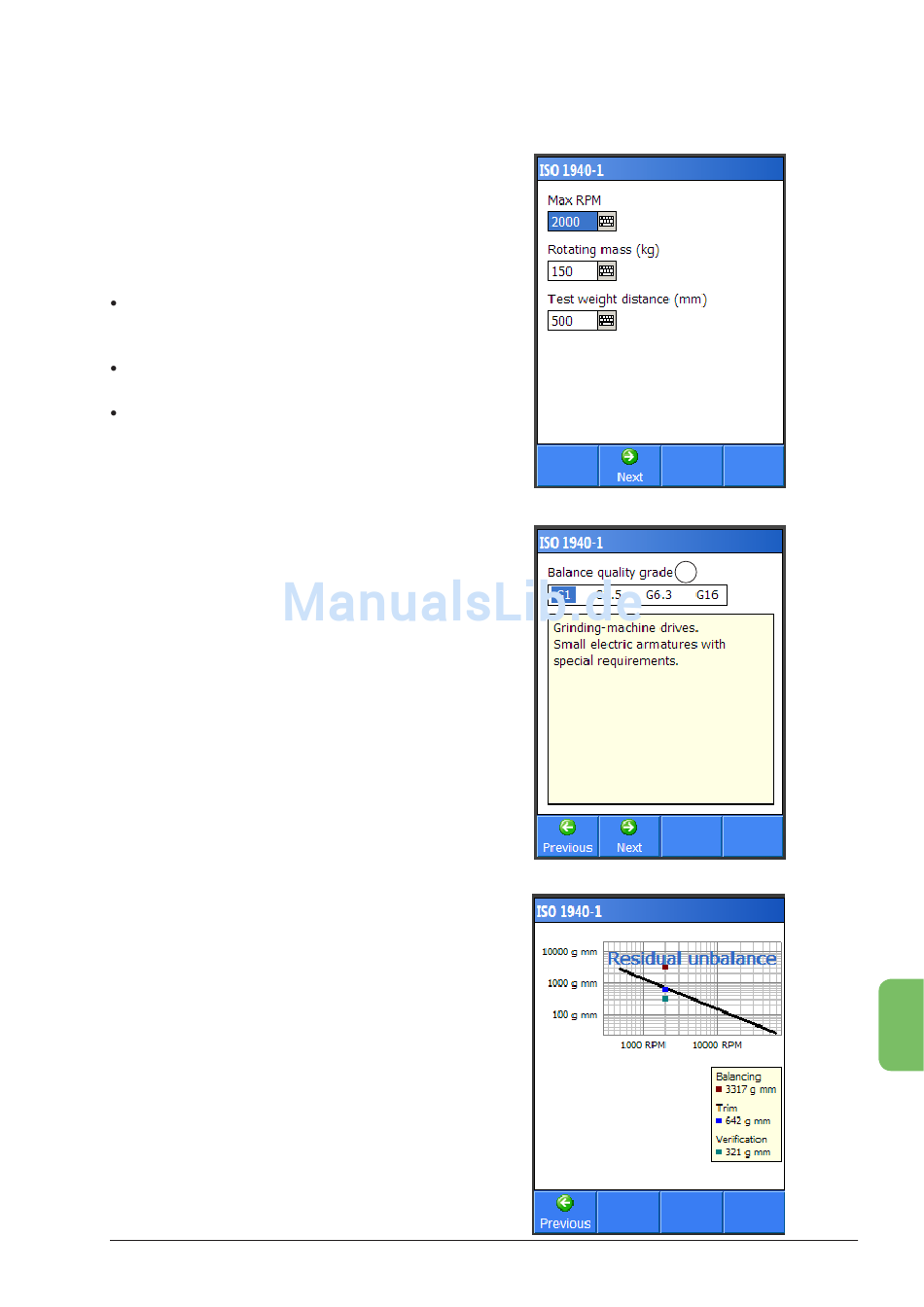

Das Ergebnis aus den Messungen (mm/s) wird
in Werte umgerechnet, die mit der Grafik in ISO
1940-1 verglichen werden können.
Der Wuchtergebnis für eine- und zwei Ebenen
und das Ergebnis nach dem Anbringen der
Ausgleichsmasse und des Trimmgewichts wird in
einem Diagramm für die gewählte Auswuchtgüte
(G1, G2.5, G6.3 oder G16) (1) angezeigt.
Die Restunwucht hängt von der tatsächlichen
Rotationsmasse, dem Abstand des Ausgleichsge-
wichts von der Drehachse und der Drehzahl, ab.
Das Ergebnis wird als ein Wert, der unabhängig
von der Drehzahl und der Rotationsmasse U
gr.mm ist, angezeigt. In dem Beispiel ist die
Restunwucht 321 gr.mm verglichen mit dem
Grenzwert von 700 gr.mm (gültig für 150 kg bei
2000 U/min und die Position des Gewichts 500
mm vom Drehmittelpunkt entfernt).
Der Grenzwert hängt vom Gewicht der Drehmasse
und der Drehzahl ab.
Die Restunwucht ist abhängig vom Abstand des
Auswuchtgewichts vom Drehmittelpunkt.
Genauere Informationen finden Sie in der ISO-
Norm 1940-1.
/
