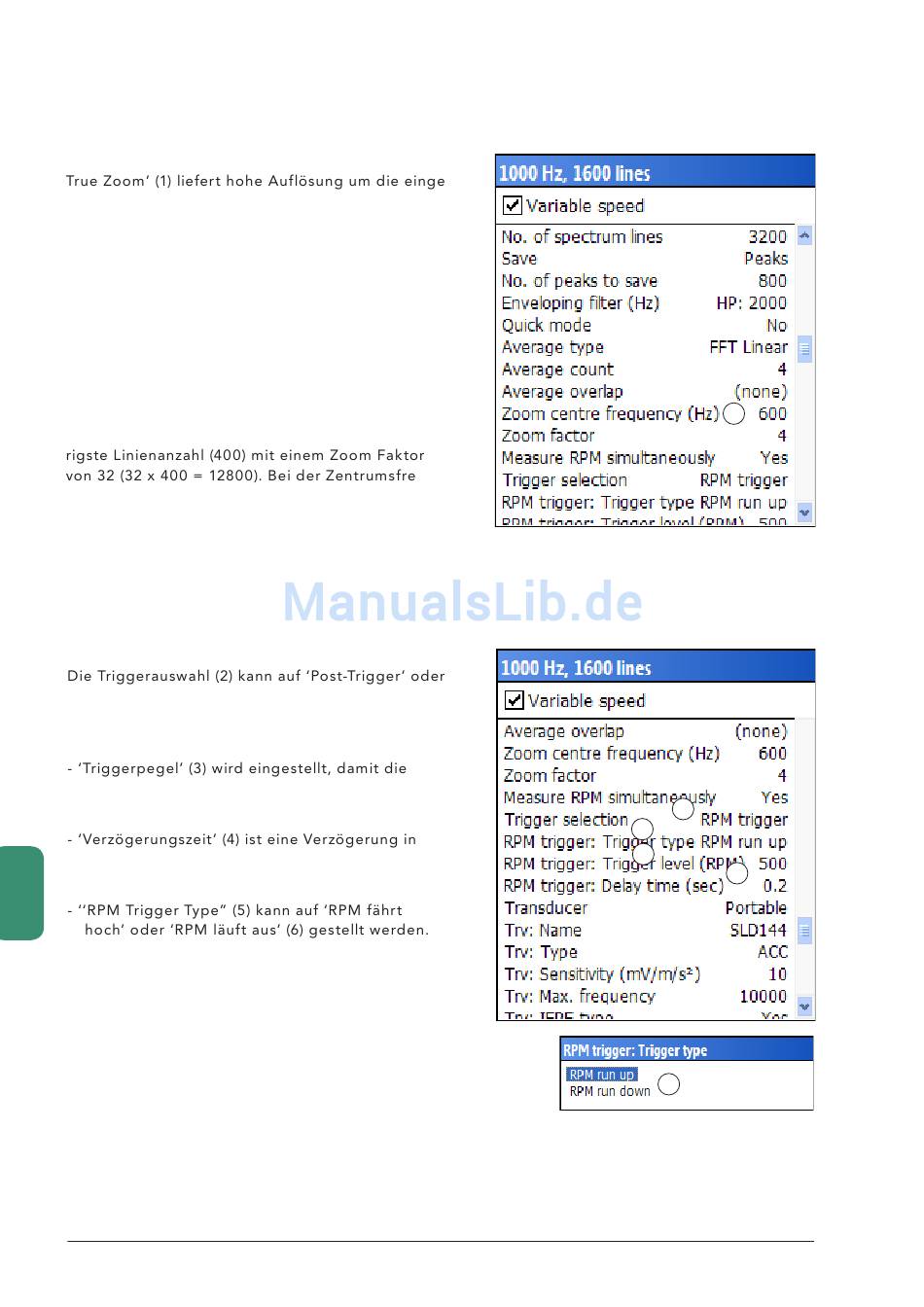

Zoom Zentrumsfrequenz und Zoomfaktor
stellte Zentrumsfrequenz. Die Zentrumsfrequenz
muss innerhalb des eingestellten Zoombereiches
liegen. Wenn Sie z.B. 600 Hz Zentrumsfrequenz
einstellen möchten, müssen Sie mindestens
zwischen 0 Hz und 1.000 Hz messen. Der Zoom-
faktor kann auf 2, 4, 8, 16, 32 oder 64 gestellt
werden. Der abgedeckte Zoombereich ist 'Obere
Grenzfrequenz / Zoomfaktor', d.h. bei einem
Zoomfaktor von 8 deckt das Spektrum den Bereich
zwischen 537,5 Hz und 662,5 Hz ab.
Das höchstmögliche Zoom entspricht einem 12800
Linienspektrum. Kombinieren Sie dazu die nied-
quenz von 600 Hz erhalten Sie daraus resultierend
einen Zoombereich von 584,375 bis 615,625 Hz mit
einer Auflösung von 0,078125 Hz.
Wird die optionale Funktion 'Ordnungs-Analyse'
verwendet, wird die obere Grenzfrequenz als
Ordnung eingegeben.
Triggerauswahl
'RPM Trigger' eingestellt werden. 'Post-Trigger'
wird in erster Linie für Messungen in Walzwerken
eingesetzt.
Messung startet, wenn die Schwingung den
eingestellten Wert übersteigt/unterschreitet
Sekunden, bevor die Messung beginnt, nachdem
E
der 'Triggerpegel' überschritten wird.
Die Messung beginnt, wenn die Drehzahl den
eingestellten Triggerpegel überschreitet bzw.
unterschreitet.
E:18
Schwingungsmessung
-
-
1
2
5
3
4
6
