Ein SPM Spectrum messen

Das SPM Spek trum kann zur dBm/dBc oder HR /
LR-Messung geordert werden. Die SPM Spektrum
Messung erfolgt zusätzlich zur Stoßimpulsmessung.
Beachten Sie, dass dieses Messver fahren in der
Zustandsbewertung der Wälzlager eine sekundäre
Rolle spielt. Die bewertete Stoßimpulsmessung ist zur
Wälzlagerbeurteilung stets erste Wahl.
Zeigt das aufgenommen Spektrum eine gute Überein-
stimmung zu einem oder mehreren Wälzlagermustern ist
dies eine Bestätigung, dass die Stoßimpulse tatsächlich
vom Wälzlager stammen und nicht von anderen Signal-
quellen der Maschine (oder benachbarten Aggregaten).
D.h., Sie können auf weitergehende Untersuchungen
zur Bestimmung der Signalquelle (durch Handtastsonde
oder auch Schmiertests) verzichten.

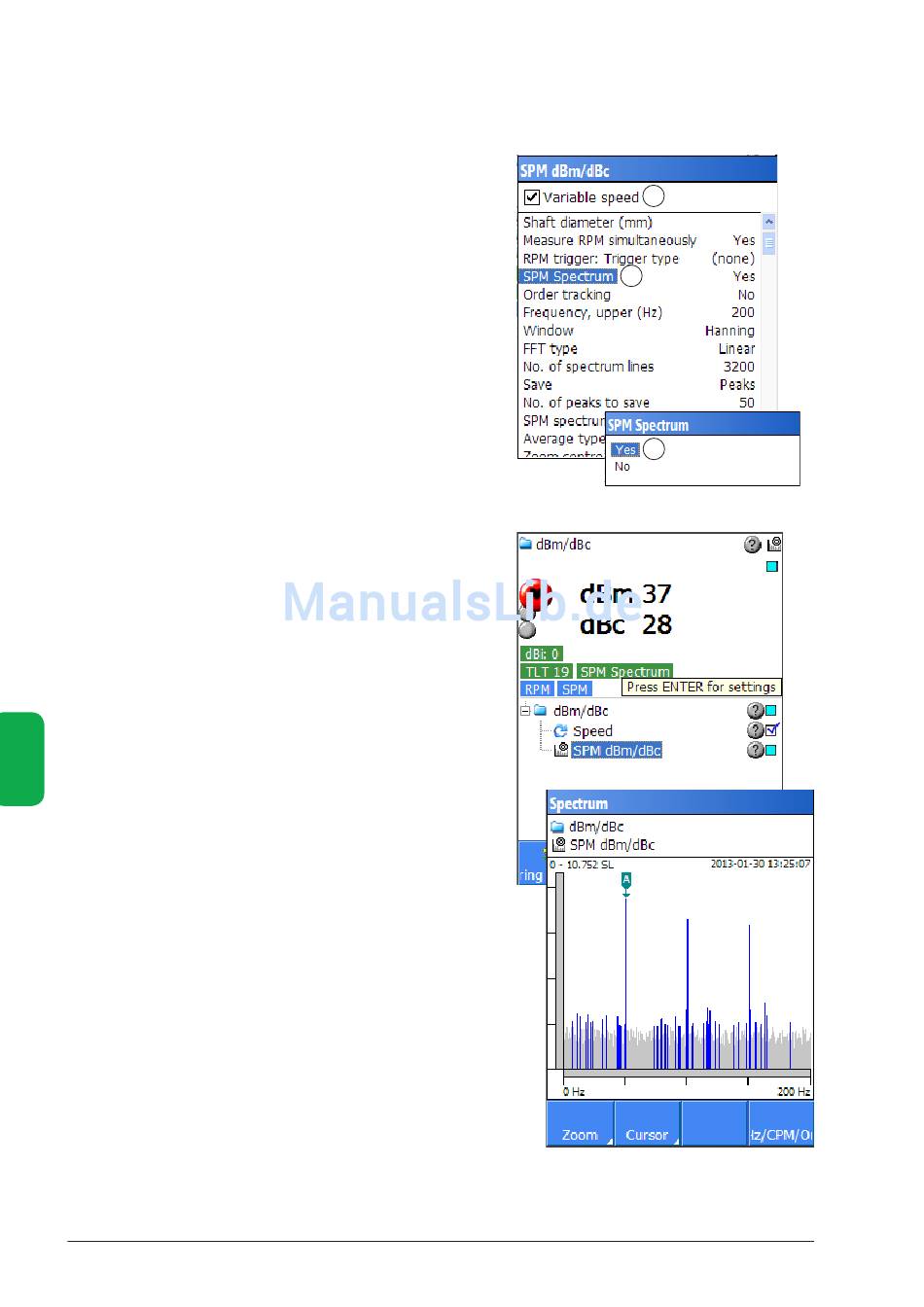

Für ein Spektrum Funktion gehen Sie zu MENU >
'Messpunktdaten', markieren 'SPM Spektrum' (1),
drücken ENTER und geben 'Ja' ein (2).
Voreingestellt ist ein Leistungsspektrum in einem
Frequenzbereich von 0 Hz bis 1.000 Hz mit einer
Auflösung von 1.600 Linien, von denen 800 Linien
gespeichert werden. Als Standardmessfenster ist die
Funktion 'Hanning' eingestellt. Die voreingestellten
Daten können jederzeit geändert werden.
Grundsätzlich ist keine exakte Drehzahlmessung für eine
SPM Spektrum Messung erforderlich. Zur Interpretation
D
der Messwerte in Condmaster sollte aber eine genaue
Drehzahlmessung erfolgen. Ansonsten ist eine exakte
Analyse nicht möglich.
Stimmt die gespeicherte Drehzahl nicht exakt mit der
aktuellen Drehzahl überein, kann Condmaster die Wälz-
lagermuster nicht finden, da diese drehzahlabhängig
sind. Führen Sie also stets eine korrekte und exakte
Drehzahlmessung durch – der Aufwand lohnt sich.
Messungen, die in Condmaster gespeichert werden
sollen, sollten aus diesem Grund mit 'Variabler Drehzahl'
(3) gemessen werden.
Spektrumfunktionen in Leonova finden Sie auch in
Abschnitt B dieser Anleitung.
D:32
Stoßimpuls-Messung
3
1
2
