ICE11-8IOL-G60L-V1D
Der integrierte Webserver
9
Der integrierte Webserver
Das Modul verfügt über einen integrierten Webserver, welcher Funktionen für die Konfiguration
der Module und das Anzeigen von Status- und Diagnoseinformationen zur Verfügung stellt.
Das Webinterface bietet einen Überblick über die Konfiguration und den Status des Moduls.
Auch können dort bestimmte Einstellungen vorgenommen werden. Es ist über das Webinter-
face ebenfalls möglich, einen Neustart, ein Zurücksetzen auf Werkseinstellungen oder ein
Firmware Update durchzuführen.
Statusseite (Status)
Geben Sie in der Adresszeile Ihres Webbrowsers http:// gefolgt von der IP-Adresse ein,
z. B. http://192.168.1.1.
Falls sich die Startseite der Module nicht öffnet, überprüfen Sie Ihre Browser- und Firewall-Ein-
stellungen.

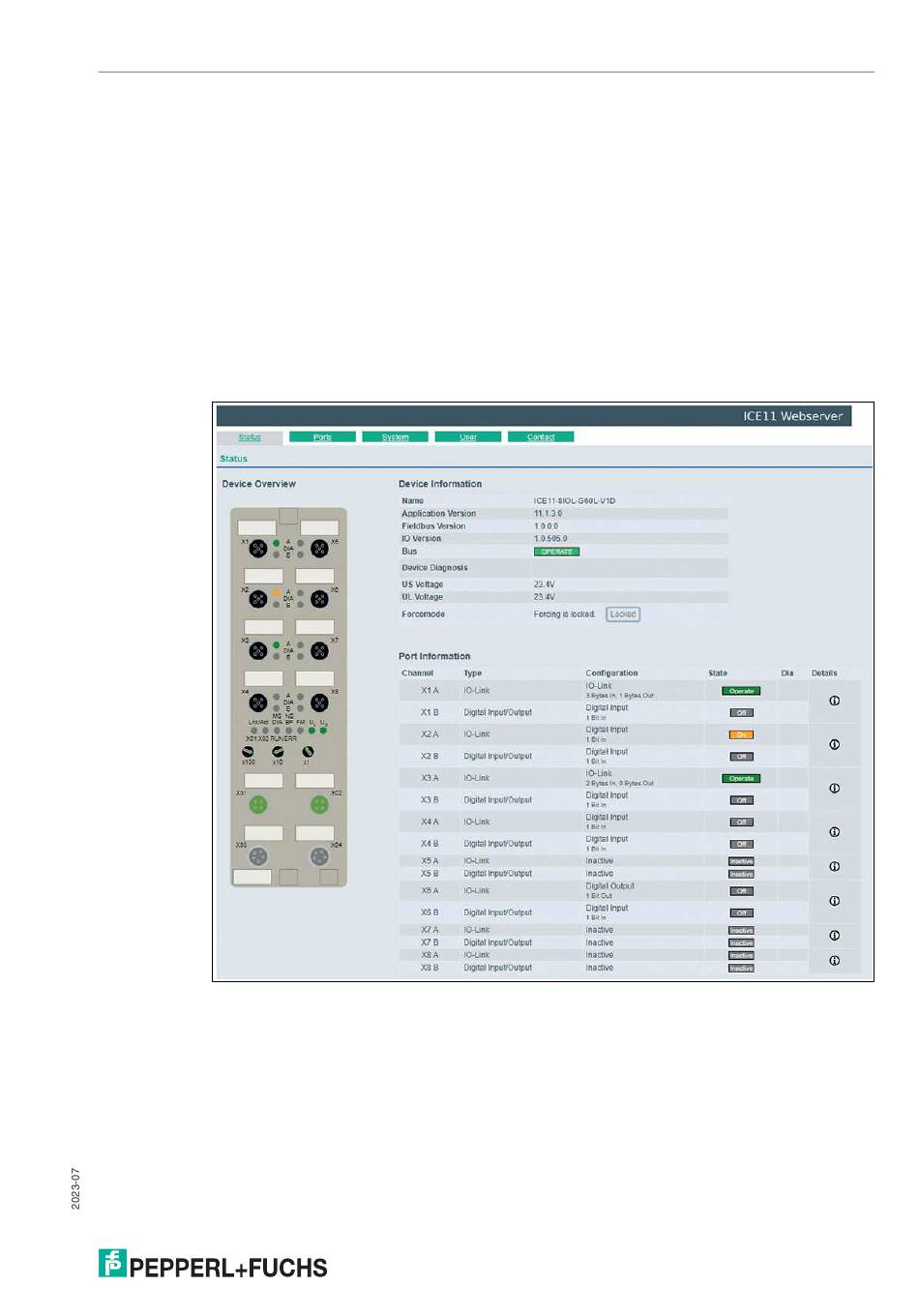

Abbildung 9.1
Diese Seite dient als Ausgangspunkt für den Zugriff auf den integrierten Webserver.
Device Overview
Die linke Seite zeigt eine grafische Darstellung des Moduls mit allen LEDs und den Positionen
der Drehcodierschalter
Device Information
Die Tabelle "Device-Information" enthält einige grundlegende Daten zum Modul, wie z. B. die
Variante, den Zustand der zyklischen Kommunikation und einen Diagnoseindikator. Der Dia-
gnoseindikator zeigt an, ob eine Diagnose im Modul vorliegt.
Port Information
143
