ICE11-8IOL-G60L-V1D
Inbetriebnahme bei PROFINET

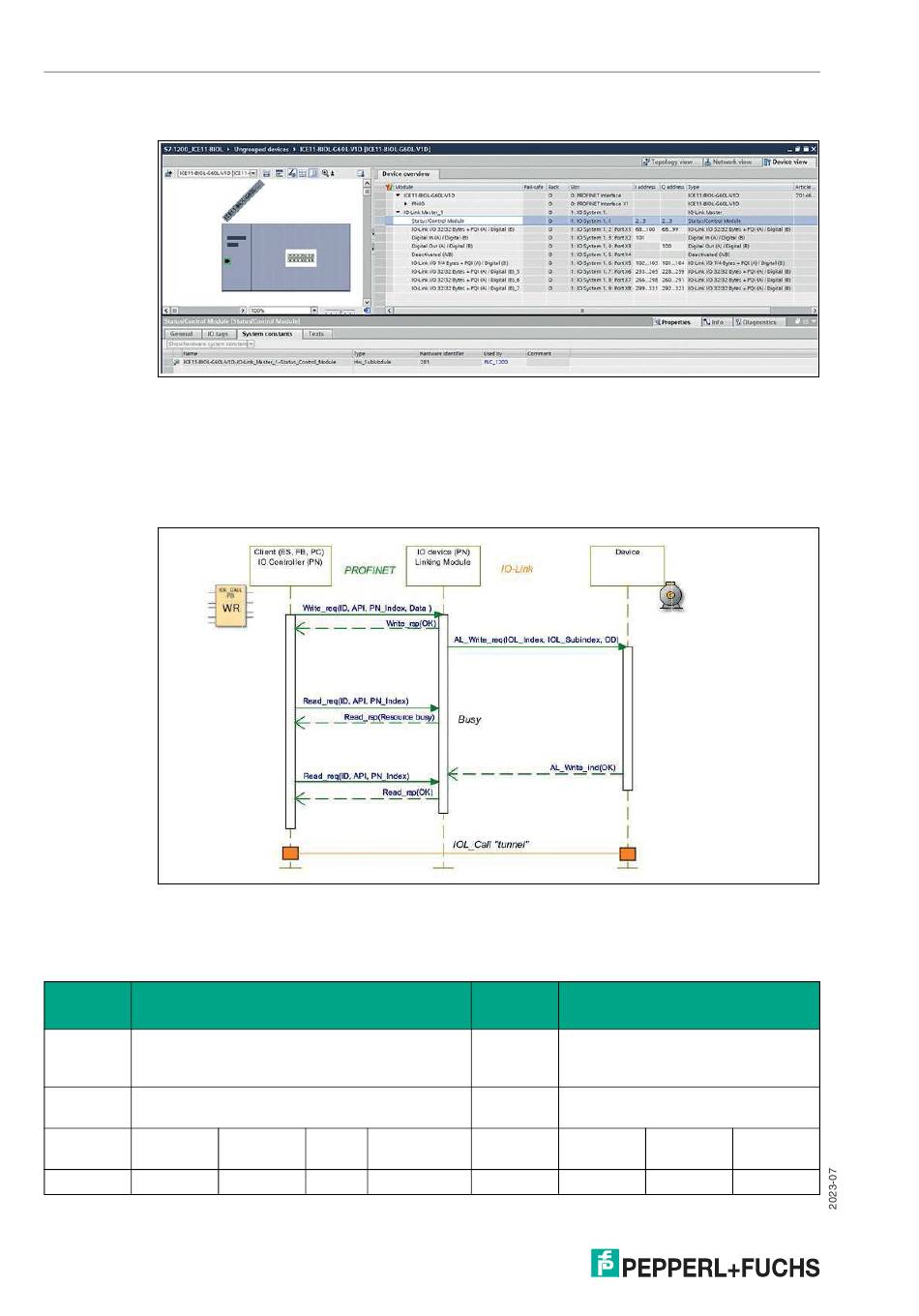

TIA-Projekt: "Status/Control Modul Hardware Identifier
Abbildung 7.30
SIEMENS WRREC und RDREC
Die Lese- und Schreibparameter von der SPS über den IO-Link-Master zu den angeschlosse-
nen IO-Link-Teilnehmern können auch über die SIEMENSFunktionsblöcke SFB52/RDREC und
SFB53/WREC aufgerufen werden.
"Write"-Sequenz der WRREC- und RDREC-Calls
Abbildung 7.31
Die folgende Tabelle zeigt die Sequenz mit Beispieldaten im Vergleich zum FB50001. Der
FB50001 verwendet die Blöcke WRRREC und RDREC auch intern.
WRREC-ID
FB50001
Call WRREC
ID ID (address proxy)
(address
proxy)
CAP PN_Index = 0xB400
WR Data Hea-
der
Port
80
Function 0x08 Unsigned8
(fixed)
Port 1-8 Unsigned8
RDREC RDREC Response
ID
(address
proxy)
PN_Index
= 0xB400
Data Hea-
der
Function 0x08
(fixed)
Port 1-8
