Installations- und Konfigurationshandbuch ICDM-RX/TCP

Installation der Hardware

2. Installation der Hardware
In diesem Kapitel werden folgende Themen behandelt:
ICDM-RX/TCP-DB9/RJ45-PM Installation
Installation des ICDM-RX/TCP-ST/RJ45-DIN
Installation des ICDM-RX/TCP-DB9/RJ45-DIN
Installation des ICDM-RX/TCP-2ST/RJ45-DIN
Installation des ICDM-RX/TCP-2DB9/RJ45-DIN
Installation des ICDM-RX/TCP-4DB9/2RJ45-DIN
Installation des ICDM-RX/TCP-4DB9/2RJ45-PM
Installation des ICDM-RX/TCP-8DB9/2RJ45-PM
Installation von ICDM-RX/TCP-16DB9/RJ45-RM, ICDM-RX/TCP-16RJ45/RJ45-RM und ICDM-RX/TCP-
32RJ45/2RJ45-RM
auf Seite 24
Hinzufügen einer Einheit zu einer vorhandenen Installation
Austauschen der Hardware
2.1. ICDM-RX/TCP-DB9/RJ45-PM Installation
Gehen Sie wie folgt vor, um den ICDM-RX/TCP-DB9/RJ45-PM zu installieren.
1. Stellen Sie den ICDM-RX/TCP-DB9/RJ45-PM auf eine stabile Oberfläche, und fahren Sie mit Schritt 2 fort,
oder montieren Sie optional den ICDM-RX/TCP-DB9/RJ45-PM mit den Montageflanschen oder
Hutschienenadaptern.
a. Nehmen Sie den ICDM-RX/TCP-DB9/RJ45-PM so auf, dass die Vorderseite des Geräts zu Ihnen zeigt.

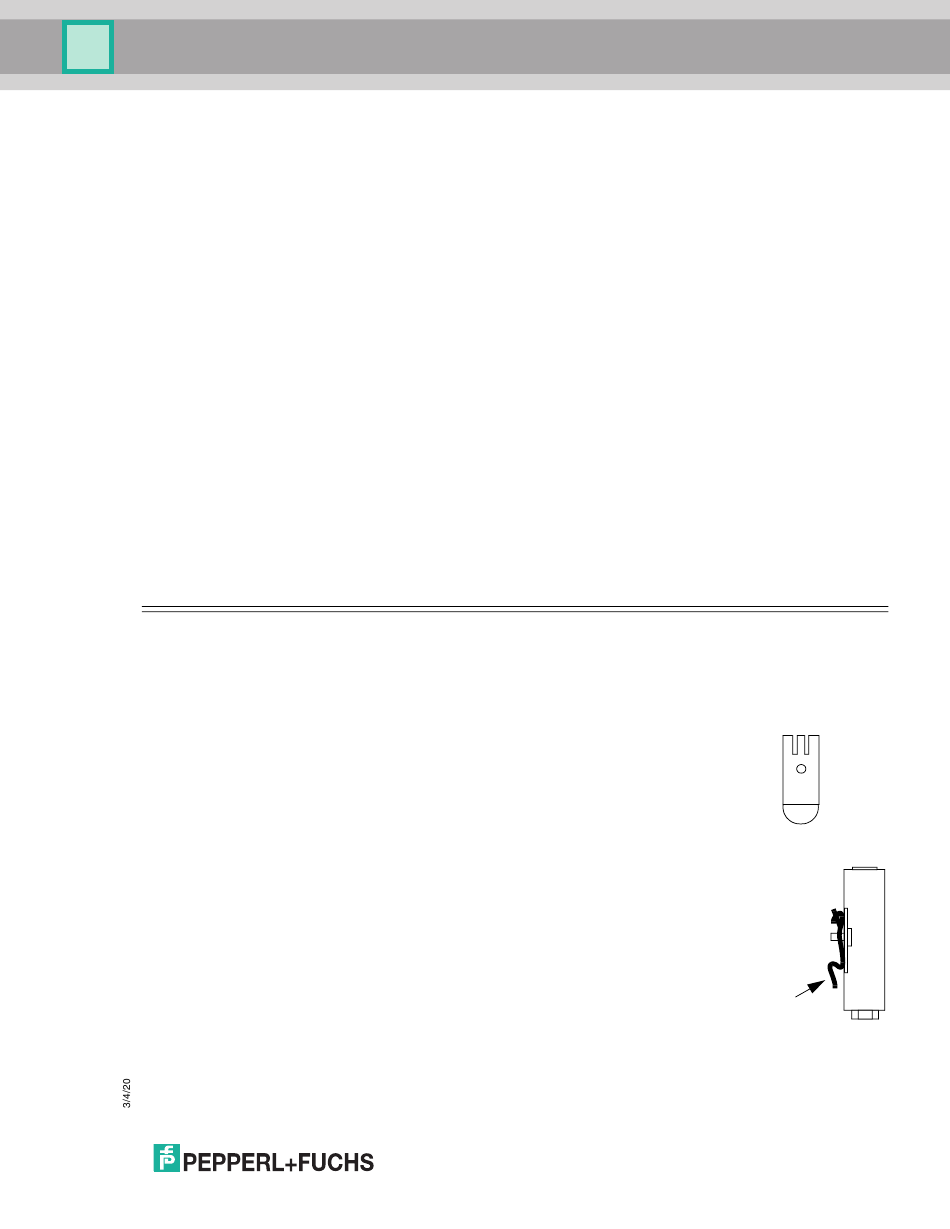

b. Nehmen Sie einen Hutschienenclip auf. (Die drei Zinken müssen oben sein, und das
M4-Etikett muss Ihnen entgegengerichtet sein.)
c. Schieben Sie den Hutschienenclip hinter den ICDM-RX/TCP-DB9/RJ45-PM, und
richten Sie ihn an einer der Schraubenöffnungen am ICDM-RX/TCP-DB9/RJ45-PM
aus.
d. Setzen Sie die M4-Schraube in das Loch ein, und ziehen Sie sie mit einem
Kreuzschlitzschraubendreher fest.
e. Wiederholen Sie Schritt b bis d mit dem zweiten Hutschienenclip. Stellen Sie
sicher, dass die Schrauben an beiden Hutschienenclips ausgerichtet sind.
Anmerkung: Wenn Sie den ICDM-RX/TCP-DB9/RJ45-PM von der Hutschiene
entfernen müssen, drücken Sie auf die Rückseite der Laschen an
der Unterseite der beiden Hutschienenclips.
auf Seite 12
auf Seite 14
auf Seite 16
auf Seite 18
auf Seite 20
auf Seite 22
auf Seite 23
auf Seite 26
auf Seite 25
Hutschie-
nenclip
M4
Seitenan-
sicht
Hier
drücken
10
