Inbetriebnahme bei PROFINET
Parameter der IO-Link-Kanäle

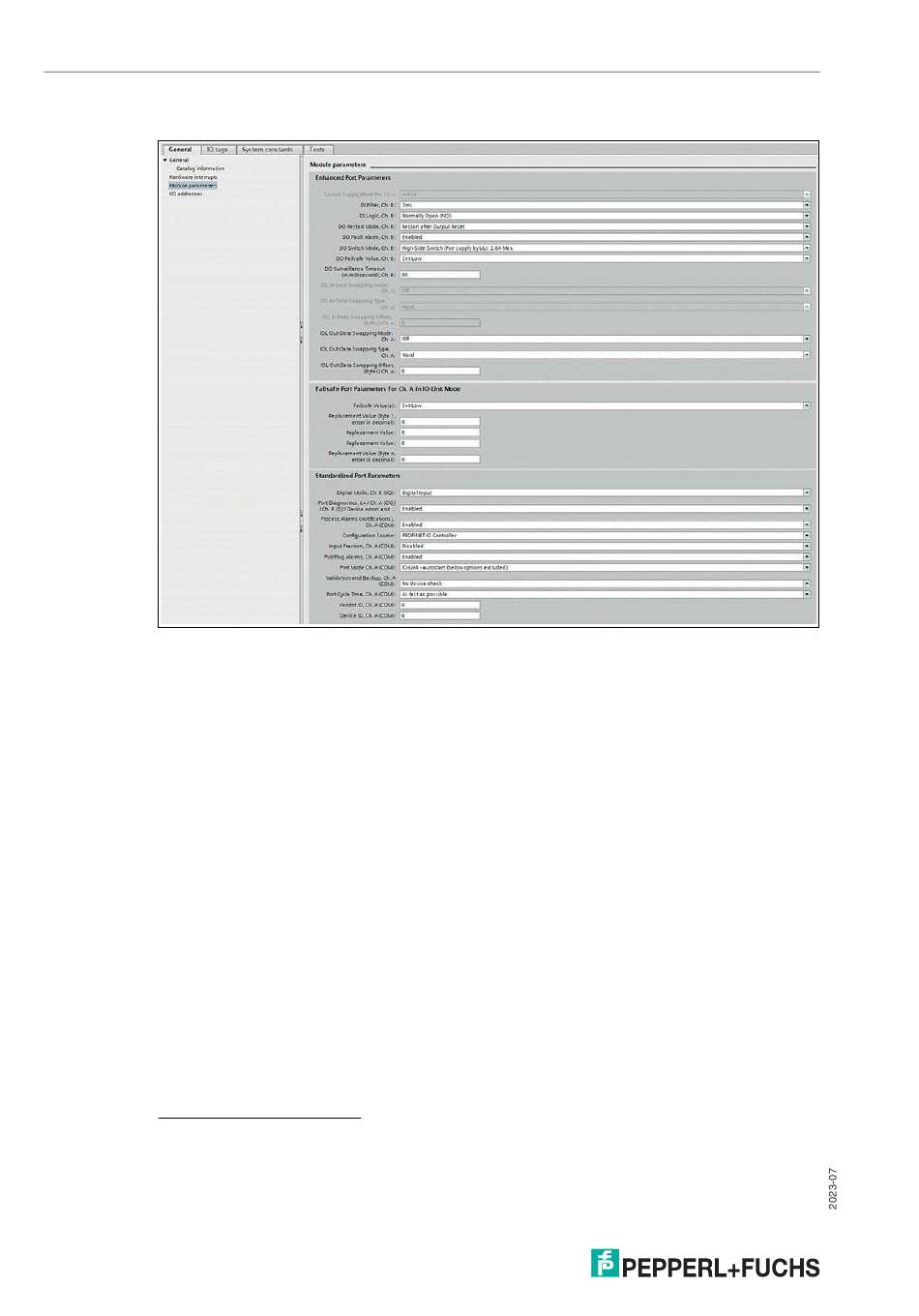

Abbildung 7.25
Erweiterte Port-Parameter
• Sensor Supply Mode Pin 1 / L+
Die Sensor-Spannung an Pin 1 ist dauerhaft aktiv und kann nicht deaktiviert werden.
• DI Filter
Mit diesem Parameter kann die Filterzeit des Digitaleingangs definiert werden. Die folgen-
den Optionen sind verfügbar:
Off; 1 ms; 2 ms; 3 ms; 6 ms; 10 ms; 15 ms
Voreinstellung: 3 ms
• DI Logic
Über diese Parameter kann die Logik der als digitaler Input genutzten Kanäle eingestellt
werden.
•
•
Voreinstellung: NO für alle Kanäle
1. Abhängig von Konfiguration des Submoduls können sich einige der nachfolgend beschriebenen Parameter unter-
scheiden
2. NO = Normally Open
3. NC = Normally Closed
72
1
2
NO
Ein nicht bedämpfter Sensor hat in diesem Fall einen offenen Schaltausgang (Low-
Pegel). Der Eingang des Gerätes erkennt einen Low-Pegel und liefert eine "0" an die
Steuerung.
Die Kanal-LED zeigt den Status des physischen Eingangs an.
3
NC
Ein nicht bedämpfter Sensor hat in diesem Fall einen geschlossenen Schaltausgang
(High-Pegel). Der Eingang des Gerätes erkennt einen High-Pegel, invertiert das
Signal und liefert eine "0" an die Steuerung.
Die Kanal-LED zeigt den Status der physischen Eingänge an, unabhängig von der
Einstellung.
