Inbetriebnahme bei PROFINET

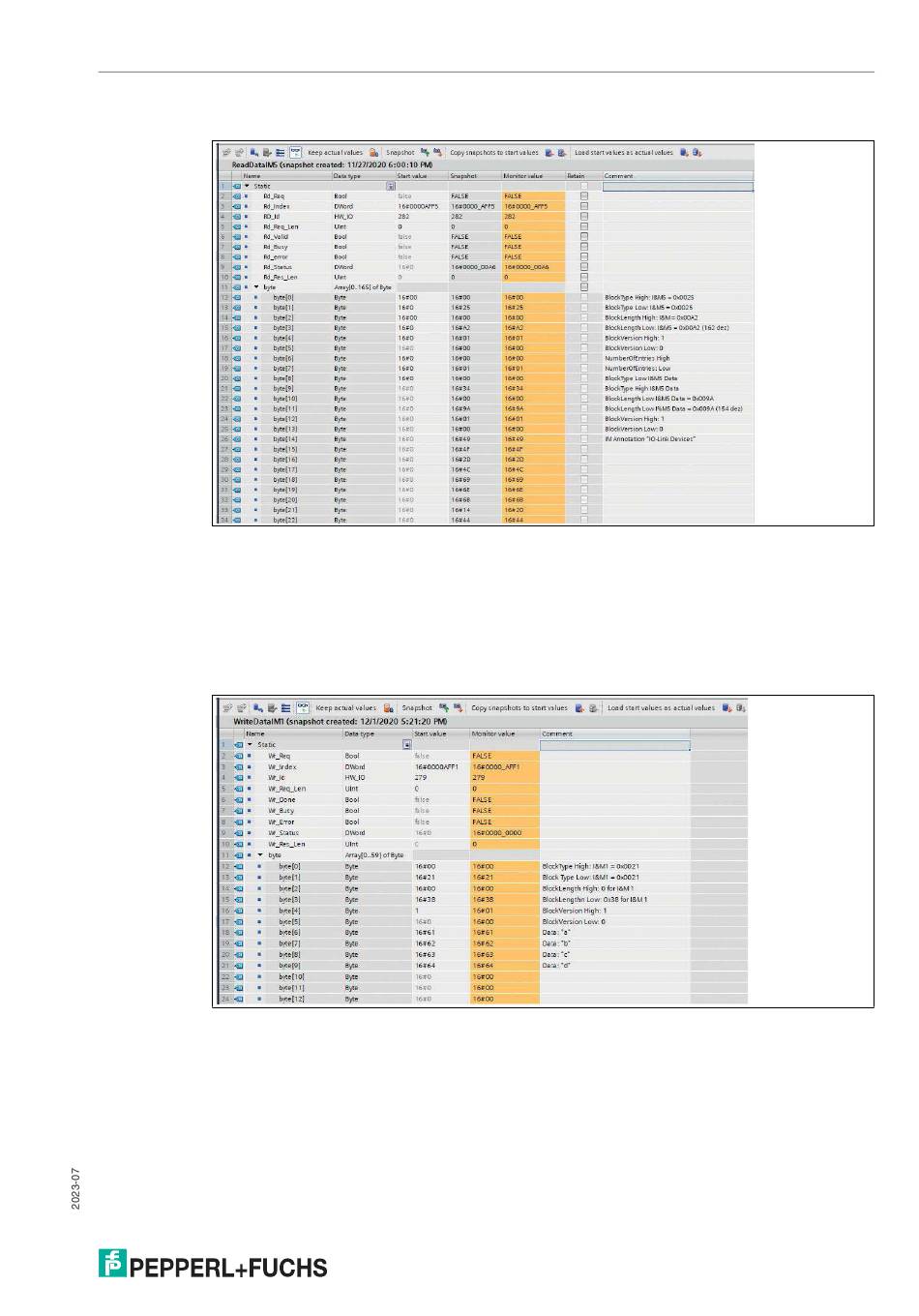

Beispiel: "Read" I&M5 an Port X1 mit angeschlossenem IOL-Device
Abbildung 7.53
I&M-Record schreiben
Schreiben von I&M-Daten kann über den standardmäßigen Funktionsblock WRREC (SFB53)
in der Siemens PLC realisiert werden. Als Übergabeparameter sind dabei die logische
Adresse des Slots/Sub-Slots (ID), der I&M-Index (INDEX) sowie der Datenlänge (LEN) zu ver-
wenden. Rückgabeparameter geben eine Status- bzw. Fehlermeldung wieder.
Beispiel: Abgeschlossener I&M1-Schreibvorgang eines PROFINET IO-Gerätes
Abbildung 7.54
