ICE11-8IOL-G60L-V1D
Inbetriebnahme, Protokolleinstellung

Einstellung des Protokolls

Die Multiprotokollmodule haben insgesamt drei Drehschalter. Mit dem ersten Drehschalter
X100 stellen Sie das Protokoll über die entsprechende Schalterstellung ein. Bei den anderen
Drehschaltern legen Sie die letzten beiden Ziffern der IP-Adresse fest, wenn Sie EtherNet/IP
verwenden

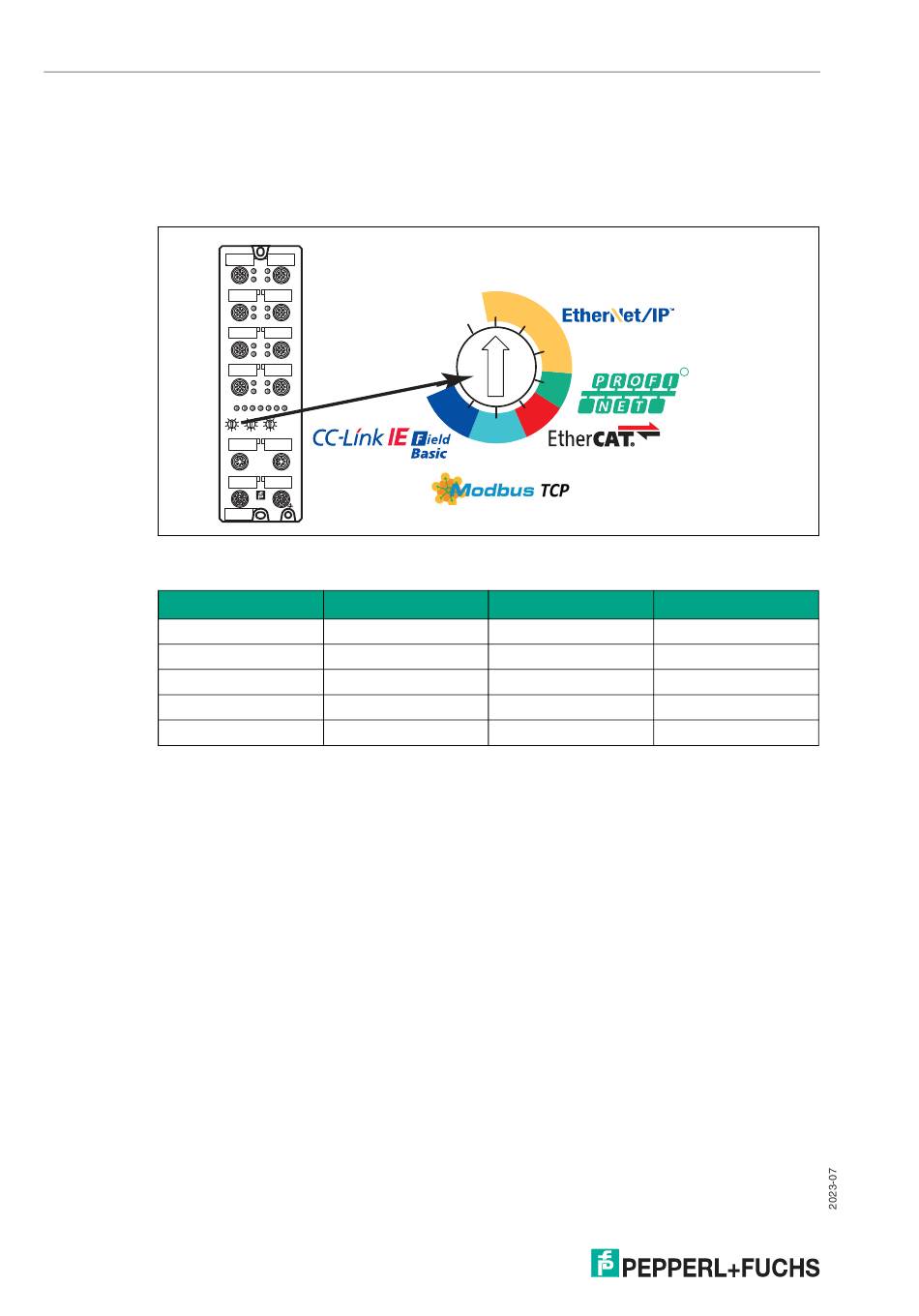

Abbildung 5.4
Belegung der Drehschalter je Protokoll
Protokoll
EtherNET/IP
PROFINET
EtherCAT
Modbus TCP
CC-Link IE Field
Tabelle 5.1
Im Auslieferungszustand sind keine Protokolleinstellungen im Modul gespeichert. Stellen Sie in
diesem Fall das gewünschte Protokoll ein.
Um eine geänderte Protokolleinstellung über die Drehschalter zu übernehmen, ist ein Neustart
oder ein "Reset" über die Weboberfläche notwendig.
Sobald Sie das Protokoll mit den Drehschaltern eingestellt haben, speichert das Modul diese
Einstellung, wenn es eine zyklische Kommunikation startet. Das Ändern des Protokolls über
den Drehschalter ist danach nicht mehr möglich. Das Gerät startet immer mit dem gespeicher-
ten Protokoll.
Um das Protokoll zu ändern, führen Sie zuerst einen werkseitige Rückstellung durch.
Wenn Sie den Drehcodierschalter auf ungültige Weise positionieren, signalisiert das Gerät dies
mit einem Blinkcode: die BF/MS/ERR-LED blinkt dreimal rot.
Sie können abhängig vom gewählten Protokoll die IP-Adresse ändern.
22
X 1 X 5
A
B
X2 X6
A
B
X 3 X 7
A
B
X4 X8
A
B
Link/Act DIA BF FM U U
L S
X01 X02 RUN ERR
E/IP
0 0
0
PN
CC EC
MC
x100 x10 x1
X 0 1 X 0 2
X03
X04
XE
Drehschalter X100
X100
0-2
P
EC
MB
CC
0
9
E/IP
P
CC EC
MB
X10
0-9
-
-
0-9
0-9
R
X1
0-9
-
-
0-9
0-9
