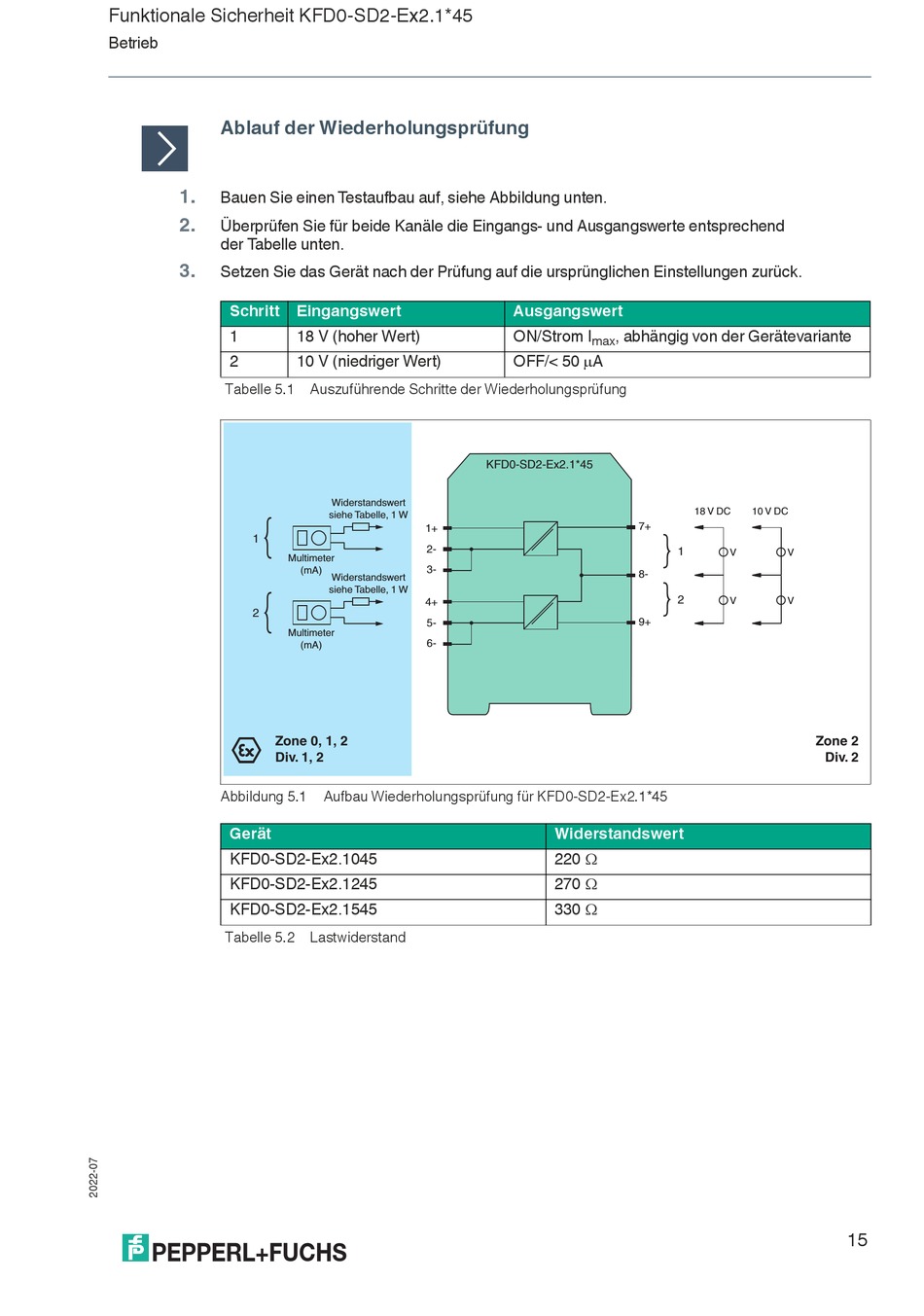

Funktionale Sicherheit KFD0-SD2-Ex2.1*45
Betrieb
Ablauf der Wiederholungsprüfung
1.
Bauen Sie einen Testaufbau auf, siehe Abbildung unten.
2.
Überprüfen Sie für beide Kanäle die Eingangs- und Ausgangswerte entsprechend
der Tabelle unten.
3.
Setzen Sie das Gerät nach der Prüfung auf die ursprünglichen Einstellungen zurück.
Schritt
1
2
Tabelle 5.1
1
2
Zone 0, 1, 2
Div. 1, 2
Abbildung 5.1
Gerät
KFD0-SD2-Ex2.1045
KFD0-SD2-Ex2.1245
KFD0-SD2-Ex2.1545
Tabelle 5.2
Eingangswert
18 V (hoher Wert)
10 V (niedriger Wert)
Auszuführende Schritte der Wiederholungsprüfung
Widerstandswert
siehe Tabelle, 1 W
1+
2-
Multimeter
3-
(mA)
Widerstandswert
siehe Tabelle, 1 W
4+
5-
Multimeter
6-
(mA)
Aufbau Wiederholungsprüfung für KFD0-SD2-Ex2.1*45
Lastwiderstand
Ausgangswert
ON/Strom I
, abhängig von der Gerätevariante
max
OFF/< 50 A
KFD0-SD2-Ex2.1*45
7+
8-
9+
Widerstandswert
220
270
330
18 V DC
10 V DC
1
V
V
2
V
V
Zone 2
Div. 2
15
