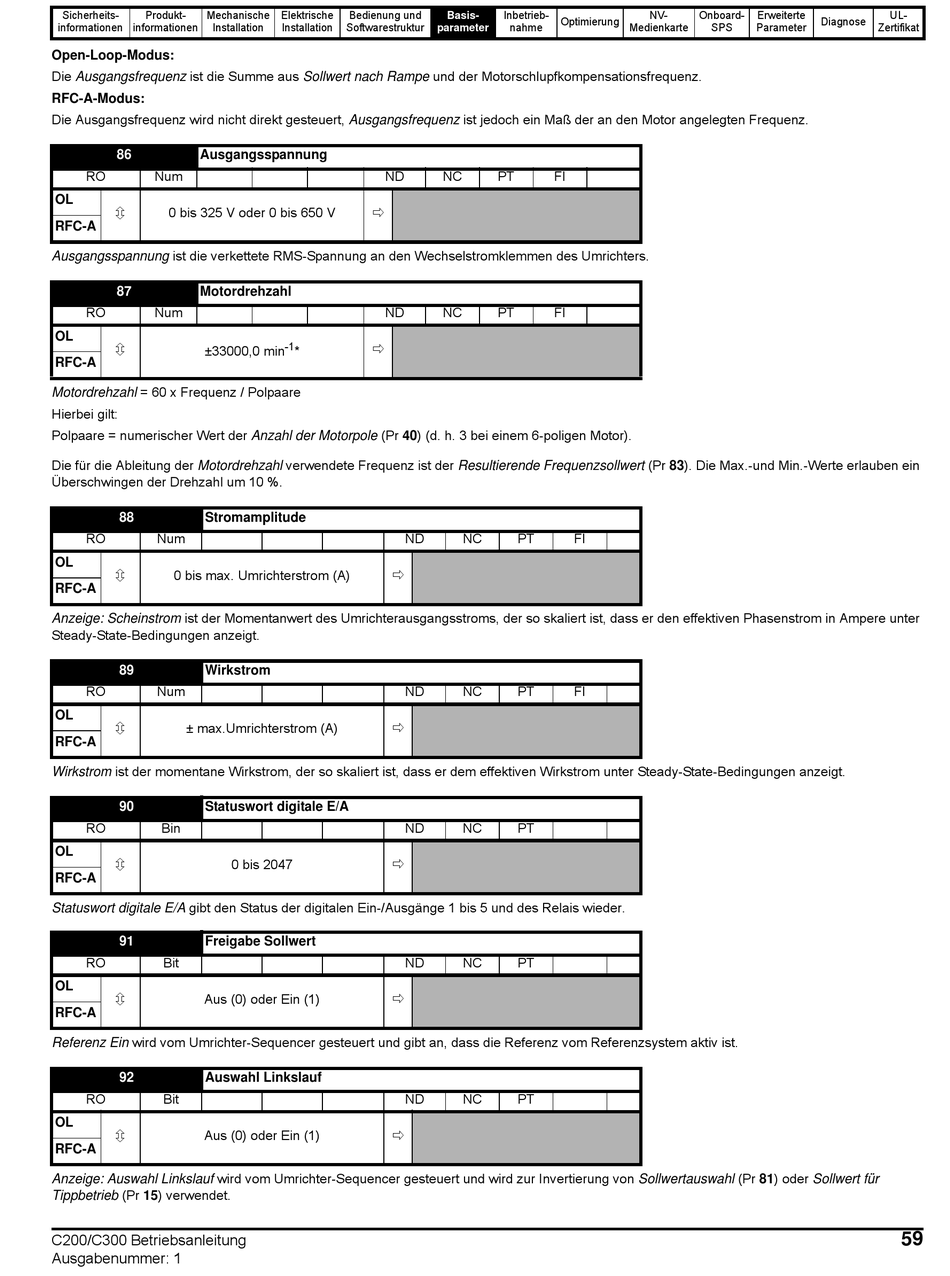

Open-Loop-Modus:
Die Ausgangsfrequenz ist die Summe aus Sollwert nach Rampe und der Motorschlupfkompensationsfrequenz.
RFC-A-Modus:
Die Ausgangsfrequenz wird nicht direkt gesteuert, Ausgangsfrequenz ist jedoch ein Maß der an den Motor angelegten Frequenz.
86
Ausgangsspannung
RO
Num
OL
0 bis 325 V oder 0 bis 650 V
RFC-A
Ausgangsspannung ist die verkettete RMS-Spannung an den Wechselstromklemmen des Umrichters.
87
Motordrehzahl
RO
Num
OL
±33000,0 min
RFC-A
Motordrehzahl = 60 x Frequenz / Polpaare
Hierbei gilt:
Polpaare = numerischer Wert der Anzahl der Motorpole (Pr 40) (d. h. 3 bei einem 6-poligen Motor).
Die für die Ableitung der Motordrehzahl verwendete Frequenz ist der Resultierende Frequenzsollwert (Pr 83). Die Max.-und Min.-Werte erlauben ein
Überschwingen der Drehzahl um 10 %.
88
Stromamplitude
RO
Num
OL
0 bis max. Umrichterstrom (A)
RFC-A
Anzeige: Scheinstrom ist der Momentanwert des Umrichterausgangsstroms, der so skaliert ist, dass er den effektiven Phasenstrom in Ampere unter
Steady-State-Bedingungen anzeigt.
89
Wirkstrom
RO
Num
OL
± max.Umrichterstrom (A)
RFC-A
Wirkstrom ist der momentane Wirkstrom, der so skaliert ist, dass er dem effektiven Wirkstrom unter Steady-State-Bedingungen anzeigt.
90
Statuswort digitale E/A
RO
Bin
OL
RFC-A
Statuswort digitale E/A gibt den Status der digitalen Ein-/Ausgänge 1 bis 5 und des Relais wieder.
91
Freigabe Sollwert
RO
Bit
OL
Aus (0) oder Ein (1)
RFC-A
Referenz Ein wird vom Umrichter-Sequencer gesteuert und gibt an, dass die Referenz vom Referenzsystem aktiv ist.
92
Auswahl Linkslauf
RO
Bit
OL
Aus (0) oder Ein (1)
RFC-A
Anzeige: Auswahl Linkslauf wird vom Umrichter-Sequencer gesteuert und wird zur Invertierung von Sollwertauswahl (Pr 81) oder Sollwert für
Tippbetrieb (Pr 15) verwendet.
C200/C300 Betriebsanleitung
Ausgabenummer: 1
Elektrische
Bedienung und
Installation
Softwarestruktur
ND
ND
-1
*
ND
ND
ND
0 bis 2047
ND
ND
Inbetrieb-
Basis-
Optimierung
nahme
parameter
NC
PT
FI
NC
PT
FI
NC
PT
FI
NC
PT
FI
NC
PT
NC
PT
NC
PT
NV-
Onboard-
Erweiterte
Medienkarte
SPS
Parameter
UL-
Diagnose
Zertifikat
59
