2.4

Betriebsarten

Der Umrichter kann in den folgenden Betriebsarten betrieben werden:
1. Open-Loop-Modus
Open-Loop-Vektormodus
Modus mit linearer U/f-Kennlinie (V/Hz)
Modus mit quadratischer U/f-Kennlinie (V/Hz)
2. RFC - A
Ohne Drehzahlgeberrückführung
2.4.1
Open-Loop-Modus
Der Umrichter steuert den Motor mit Frequenzen, die vom Betreiber verändert werden können. Die Motordrehzahl ergibt sich aus der
Ausgangsfrequenz des Umrichters und dem aus der mechanischen Last resultierenden Schlupf. Der Umrichter kann Drehzahlabweichungen durch
eine Schlupfkompensation verbessern. Das Verhalten bei niedrigen Drehzahlen hängt davon ab, ob der U/f-Modus oder der Open Loop-Vektormodus
gewählt wurde.
Open-Loop-Vektormodus
Die Motorspannung ist bei höheren Drehzahlen direkt proportional zur Frequenz. Bei niedrigen Drehzahlen wird die Motorspannung lastabhängig
berechnet, um den magnetischen Fluss konstant zu halten.
Bei 50-Hz-Motoren wird normalerweise für Frequenzen ab 1 Hz ein Drehmoment von 100 % erreicht.
Modus mit linearer U/f-Kennlinie
Die Motorspannung ist außer bei niedrigen Drehzahlen, bei denen eine vom Betreiber eingestellte Spannungsanhebung erzeugt wird, der Frequenz
direkt proportional. Dieser Modus kann in Anwendungen mit mehreren Motoren verwendet werden.
Bei 50-Hz-Motoren wird normalerweise für Frequenzen ab 4 Hz ein Drehmoment von 100 % erreicht.
Modus mit quadratischer U/f-Kennlinie
Die Motorspannung ist außer bei niedrigen Drehzahlen, bei denen eine vom Betreiber eingestellte Spannungsanhebung erzeugt wird, dem Quadrat
der Frequenz direkt proportional. Dieser Modus kann in Anwendungen mit Lüftern oder Pumpen, die quadratische Lastkennlinien besitzen, oder in
Anwendungen mit mehreren Motoren verwendet werden. Dieser Modus eignet sich nicht für Anwendungen, bei denen ein hohes Startdrehmoment
erforderlich ist.
2.4.2
RFC-A-Modus
Rotor Flux Control – Rotorflussorientierte Regelung für Asynchronmotoren (RFC-A) umfasst eine Closed Loop-Vektorregelung ohne Drehzahlgeber.
Die Rotorflussregelung liefert unter Verwendung von Strom, Spannungen und wichtigen Motorparametern zur Schätzung der Motordrehzahl einen
Stromregelkreis, ohne dass eine Positionsrückführung (Closed Loop) erforderlich ist. Sie kann Instabilitäten, die üblicherweise im Open-Loop-Modus
auftreten, wie etwa beim Betreiben großer Motoren im Teillastbereich bei niedrigen Frequenzen reduzieren.
2.5

Keypad und Display

Das Keypad und die Anzeige liefern dem Benutzer Informationen über den Betriebszustand des Umrichters und Fehlercodes. Sie ermöglichen es,
Parameter zu ändern, den Umrichter anzuhalten, zu starten und zurückzusetzen.

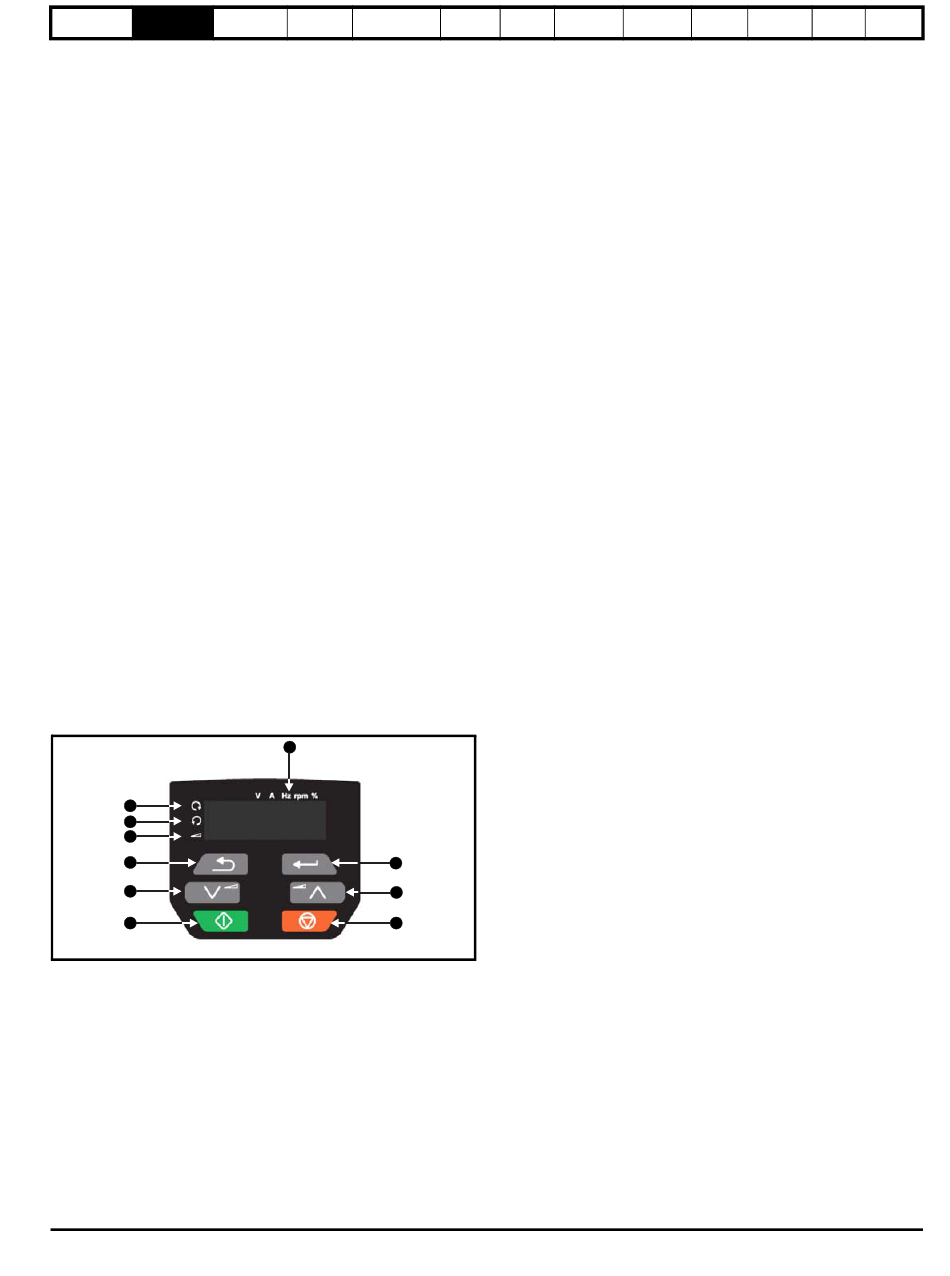

Abbildung 2-2 Ansicht der Commander C200/C300-Bedieneinheit
7
8
9
1
2
3
1. Escape-Taste
2. Nach-unten-Taste
3. Start-Taste (grün)
4. Taste Stopp/Reset (rot)
5. Nach-oben-Taste
6. Eingabetaste
7. Anzeige Rechtslauf
8. Anzeige Linkslauf
9. Keypad-Sollwert
10. Anzeigen für Einheiten
