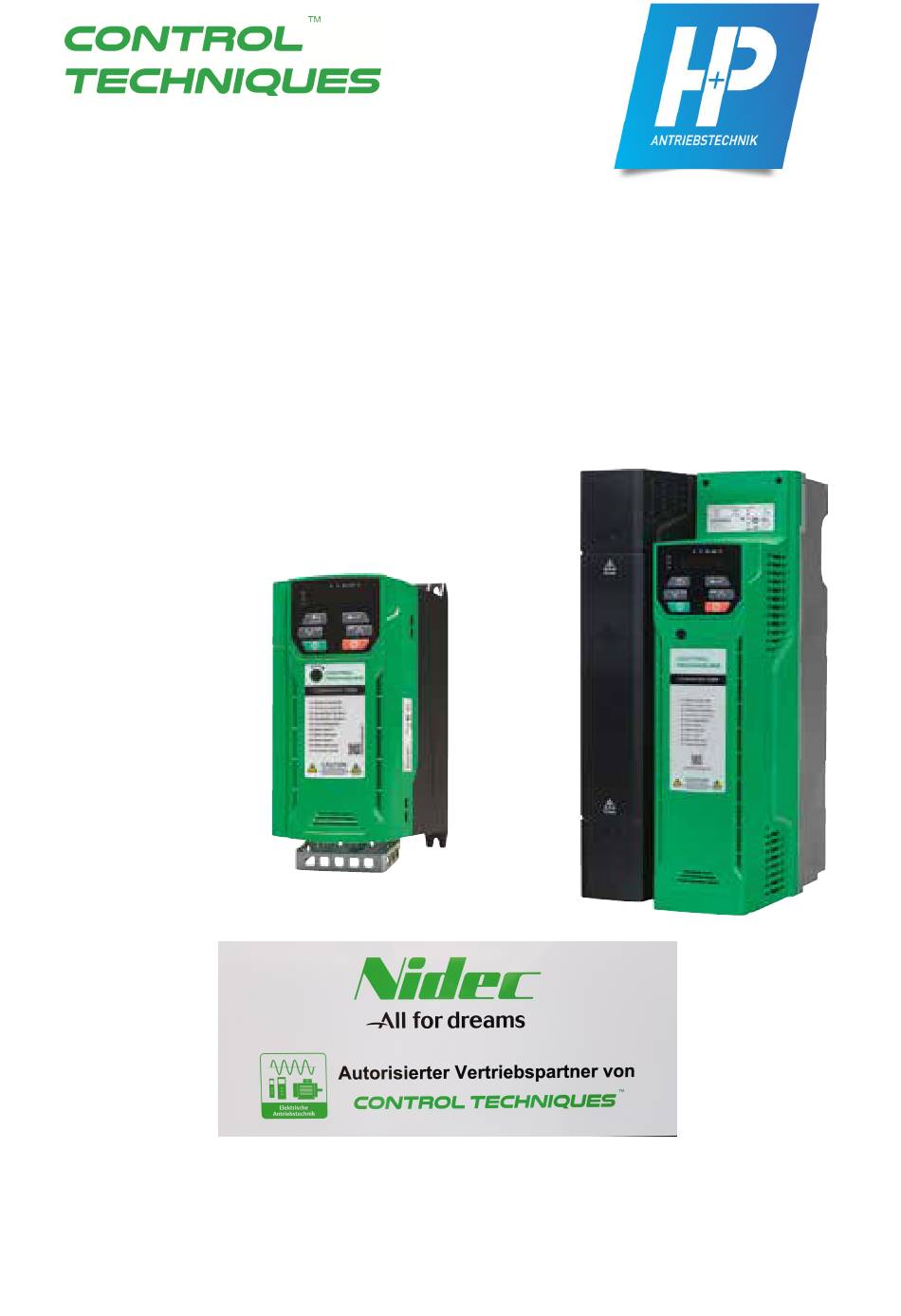

Commander C
Kurzbetriebsanleitung Baugr. 1-4
Einfache, zuverlässige Motorsteuerung
Commander-Frequenzumrichter verkörpern seit 1983 den Standard für hohe Leis-
tung und Qualität.
Die neue Commander C Serie basiiert auf sechs Generationen Wissen, um auch
hohe Anforderungen in einer Vielzahl von Anwendungen gerecht zu werden.
Unkomplizierte Instalation und
Inbetriebnahme. Mit nur 4 Parametern
können Sie Ihren Umrichter in Betrieb
nehmen
H+P Antriebstechnik GmbH &Co.KG
Tel. +49 2303 25477-0 Fax. +49 2303 25477-10
Gerichtsstr. 11 D-59423 Unna
www.hp-antriebstechnik.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Nidec Commander C-Serie
Inhaltszusammenfassung für Nidec Commander C-Serie
- Seite 1 Commander C Kurzbetriebsanleitung Baugr. 1-4 Einfache, zuverlässige Motorsteuerung Commander-Frequenzumrichter verkörpern seit 1983 den Standard für hohe Leis- tung und Qualität. Die neue Commander C Serie basiiert auf sechs Generationen Wissen, um auch hohe Anforderungen in einer Vielzahl von Anwendungen gerecht zu werden. Unkomplizierte Instalation und Inbetriebnahme.
-
Seite 2: Umrichter-Leistungsmerkmale
Einführung Commander C200 und C300 sind einfache und flexible Umrichter mit einer Leistung von 0,25 kW bis 132 kW in 9 Baugrößen und für drei Eingangsspannungen (100 V, 200 V und 400 V). Diese Schritt-für-Schritt-Anleitung enthält Anweisungen zur Umrichtermontage, Auswahl von Sicherungen und Kabeln, Umrichterverdrahtung, Umrichterprogram- mierung und zum Betrieb des Motors im Analogeingangsmodus oder im Tastatur- modus für die Baugrößen 1 bis 4. -
Seite 3: Schritt 1: Verpackungsinhalt Prüfen
SCHRITT 1: Verpackungsinhalt prüfen Kontrollieren Sie, dass alle Komponenten vorhanden sind und dass der Umrichter während des Transports nicht beschädigt wurde. SICHERHEITS- ZUBEHÖRBEUTEL INFORMATIONEN KABELHALTERUNG SCHRITT-FÜR-SCHRITT- ANLEITUNG SCHRITT 2: Gerätetyp und Spannung prüfen Den Gerätetyp finden Sie auf dem Identifikationsschild oben am Umrichter. - Seite 4 Eine Bohrschablone für die Wandmontage ist in der Umrichterverpackung enthalten (nachstehend abgebildet). Alternativ finden Sie die Maße für die Montage sowie die Gesamtabmessungen in der nachstehenden Tabelle. Baugröße Gewicht Ø Montage Gesamt Montage Gesamt Gesamt Durchmesser 143 mm 160 mm 53 mm 75 mm 130 mm...
-
Seite 5: Schritt 4: Versorgungs-/Motorkabel Und Sicherungen Oder Sicherungsautomaten Auswählen
SCHRITT 4: Versorgungs-/Motorkabel und Sicherungen oder Sicherungsautomaten auswählen Die verwendeten Versorgungs-/Motorkabel und die Sicherungen bzw. Sicherungsautomaten sollten die in der nachstehenden Tabelle aufgeführten Nennwerte einhalten: Die Nennspannung der Sicherungen und Sicherungsautomaten muss mindestens so hoch sein wie die maximale Versorgungsspannung des Systems. Sicherungen: Die Netzversorgung des Umrichters muss auf angemessene Weise vor Überlastung geschützt werden. -
Seite 6: Schritt 5: Klemmenabdeckung Abnehmen
SCHRITT 5: Klemmenabdeckung abnehmen Drehen Sie die Verriegelung der Klemmenabdeckung mit einem Schlitzschraubendreher um etwa 30° gegen den Uhrzeigersinn. Schieben Sie die Klemmenabdeckung nach unten. Entfernen Sie die Klemmenabdeckung in der dargestellten Richtung. SCHRITT 6: Umrichter verkabeln Leistungsanschlüsse Strom-, Erdungs- und Steueranschlüsse sind mit den in der nachstehenden Tabelle aufgeführten empfohlenen Anzugsdrehmomenten festzuziehen: Tabelle 6-1 Empfohlene Anzugsdrehmomente Gerätebaugröße... - Seite 7 Erdungsanschlüsse Die Erdung von Netz- und Motoranschluss wird durch die Erdungsschiene vorgenommen, die sich an der Unterseite des Umrichters befindet (siehe Abbildung 6-2). Chemische Korrosion von Erdungsklemmen Alle Erdungsklemmen müssen vor Korrosion geschützt werden. (z. B. verursacht durch Kondensation) WARNUNG Der Widerstand der Erdungsleitung muss den örtlich geltenden Sicherheitsvorschriften entsprechen.
- Seite 8 Steueranschlüsse Die Steueranschlussklemmen sind standardmäßig für die nachstehend gezeigte Anordnung konfiguriert: Abbildung 6-3 Commander C200/C300 Steuerklemmenbelegung Digitale E/A Analoge Ein- und Ausgänge 24-V-Abnehmer Digitaler Ein-/ Ausgang 1 Analogeingang 1 Frequenz- Nulldrehzahl 10 kΩ sollwert 1 Digitaleingang 2 10-V-Abnehmer Umrichterfreigabe** Digitaleingang 3 Analogeingang 2 Frequenz- Rechtslauf...
-
Seite 9: Schritt 7: Verwendung Der Bedieneinheit
SCHRITT 7: Verwendung der Bedieneinheit Das Display zeigt dem Benutzer Informationen zum Betriebszustand des Umrichters, Alarmen und Abschaltungscodes an. Die Bedieneinheit bietet die Möglichkeit, Parameter zu ändern, den Umrichter zu starten und zu stoppen sowie den Umrichter zurückzusetzen. Tasten der Bedieneinheit EINGABETASTE zum ESCAPE Aufrufen des Parameter-... - Seite 10 SCHRITT 8: Motorbetrieb Dieser Schritt enthält Anweisungen für die Konfiguration grundlegender Umrichterparameter, die Durchführung einer automatischen Optimierung (Autotune) und den Betrieb des Motors im Analogeingangsmodus oder im Tastaturmodus. Maßnahme Erläuterung Einschalten Sicherstellen, dass • der Umrichter ‚inh‘ anzeigt (Freigabeklemme(n) offen) Minimal- und Eingabe: Maximaldrehzahlen...
- Seite 11 Zusätzliche Informationen Fehlerdiagnose Bei Erkennung eines Fehlers zeigt der Umrichter einen Fehlercode an. Zum Zuordnen und Beheben aller Fehlercodes können Sie ein Diagnose-Tool in Form einer App für die Plattformen Microsoft, Android und iOS über den jeweiligen App-Store auf Ihr Smartphone oder Tablet herunterladen. Suchen Sie nach ‚Control Techniques diagnostics tool‘. Alternativ können Sie das ‚Diagnostic Tool (App)‘...
-
Seite 12: Anhang A Hinweise Zur Ul-Konformität
Anhang A Hinweise zur UL-Konformität Dieser Anhang enthält zusätzliche Informationen, die gemäß UL dem Produkt beiliegen müssen. UL-Registriernummer Alle Modelle sind UL-gelistet und entsprechen den Anforderungen sowohl Kanadas als auch der USA. Die UL- Registriernummer lautet: NMMS/7.E171230. Produkte mit STO-Funktion (Safe Torque Off) wurden von UL untersucht. Die UL-Registriernummer lautet: FSPC.E171230. -
Seite 13: Motorüberlastschutz Und Archivierung Des Thermischen Speichers
SCHUTZ DER ABZWEIGKREISE Die für den Schutz der Abzweigkreise erforderlichen Sicherungen und Leistungsschalter sind in den Installationsanweisungen aufgeführt. AUSLÖSUNG DER SCHUTZVORRICHTUNG IM ABZWEIG Das Auslösen der Schutzvorrichtung im Abzweig kann ein Hinweis auf eine Fehlerabschaltung sein. Um die Gefahr eines Brandes oder elektrischen Schlags zu verringern, muss der Umrichter untersucht und im Schadensfall ersetzt werden.
