Nidec Commander C300 Betriebsanleitung Seite 29

Sicherheits- Produkt- Mechanische
informationen informationen Installation

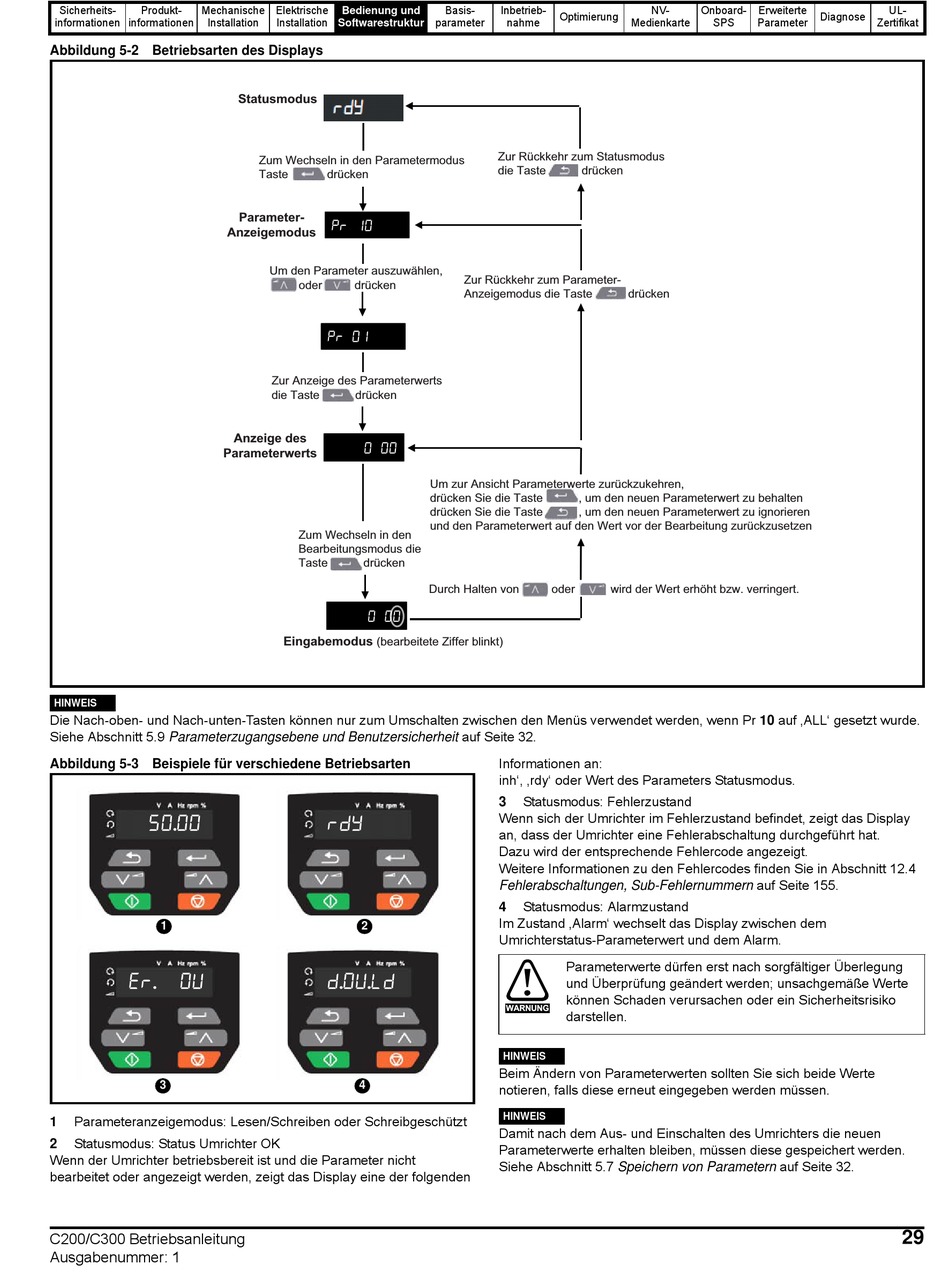

Abbildung 5-2 Betriebsarten des Displays
Anzeigemodus
Parameterwerts
HINWEIS
Die Nach-oben- und Nach-unten-Tasten können nur zum Umschalten zwischen den Menüs verwendet werden, wenn Pr 10 auf ‚ALL' gesetzt wurde.
Siehe Abschnitt 5.9 Parameterzugangsebene und Benutzersicherheit auf Seite 32.
Abbildung 5-3 Beispiele für verschiedene Betriebsarten

1

3
Parameteranzeigemodus: Lesen/Schreiben oder Schreibgeschützt
1
Statusmodus: Status Umrichter OK
2
Wenn der Umrichter betriebsbereit ist und die Parameter nicht
bearbeitet oder angezeigt werden, zeigt das Display eine der folgenden
C200/C300 Betriebsanleitung
Ausgabenummer: 1
Elektrische
Bedienung und
Installation
Softwarestruktur
Statusmodus
Zum Wechseln in den Parametermodus
Taste drücken
Parameter-

Um den Parameter auszuwählen,
oder drücken

Zur Anzeige des Parameterwerts
die Taste drücken
Anzeige des

Zum Wechseln in den
Bearbeitungsmodus die
Taste drücken

Eingabemodus
(bearbeitete Ziffer blinkt)

2

4
Basis- Inbetrieb-
Optimierung
parameter nahme
Zur Rückkehr zum Statusmodus
die Taste drücken
Zur Rückkehr zum Parameter-
Anzeigemodus die Taste
Um zur Ansicht Parameterwerte zurückzukehren,
drücken Sie die Taste , um den neuen Parameterwert zu behalten
drücken Sie die Taste , um den neuen Parameterwert zu ignorieren
und den Parameterwert auf den Wert vor der Bearbeitung zurückzusetzen
Durch Halten von oder
Informationen an:
inh', ‚rdy' oder Wert des Parameters Statusmodus.
Statusmodus: Fehlerzustand
3
Wenn sich der Umrichter im Fehlerzustand befindet, zeigt das Display
an, dass der Umrichter eine Fehlerabschaltung durchgeführt hat.
Dazu wird der entsprechende Fehlercode angezeigt.
Weitere Informationen zu den Fehlercodes finden Sie in Abschnitt 12.4
Fehlerabschaltungen, Sub-Fehlernummern auf Seite 155.
Statusmodus: Alarmzustand
4
Im Zustand ‚Alarm' wechselt das Display zwischen dem
Umrichterstatus-Parameterwert und dem Alarm.
Parameterwerte dürfen erst nach sorgfältiger Überlegung
und Überprüfung geändert werden; unsachgemäße Werte
können Schaden verursachen oder ein Sicherheitsrisiko
WARNUNG
darstellen.
HINWEIS
Beim Ändern von Parameterwerten sollten Sie sich beide Werte
notieren, falls diese erneut eingegeben werden müssen.
HINWEIS
Damit nach dem Aus- und Einschalten des Umrichters die neuen
Parameterwerte erhalten bleiben, müssen diese gespeichert werden.
Siehe Abschnitt 5.7 Speichern von Parametern auf Seite 32.
NV- Onboard- Erweiterte
Medienkarte SPS Parameter
drücken
wird der Wert erhöht bzw. verringert.
UL-
Diagnose
Zertifikat
29
