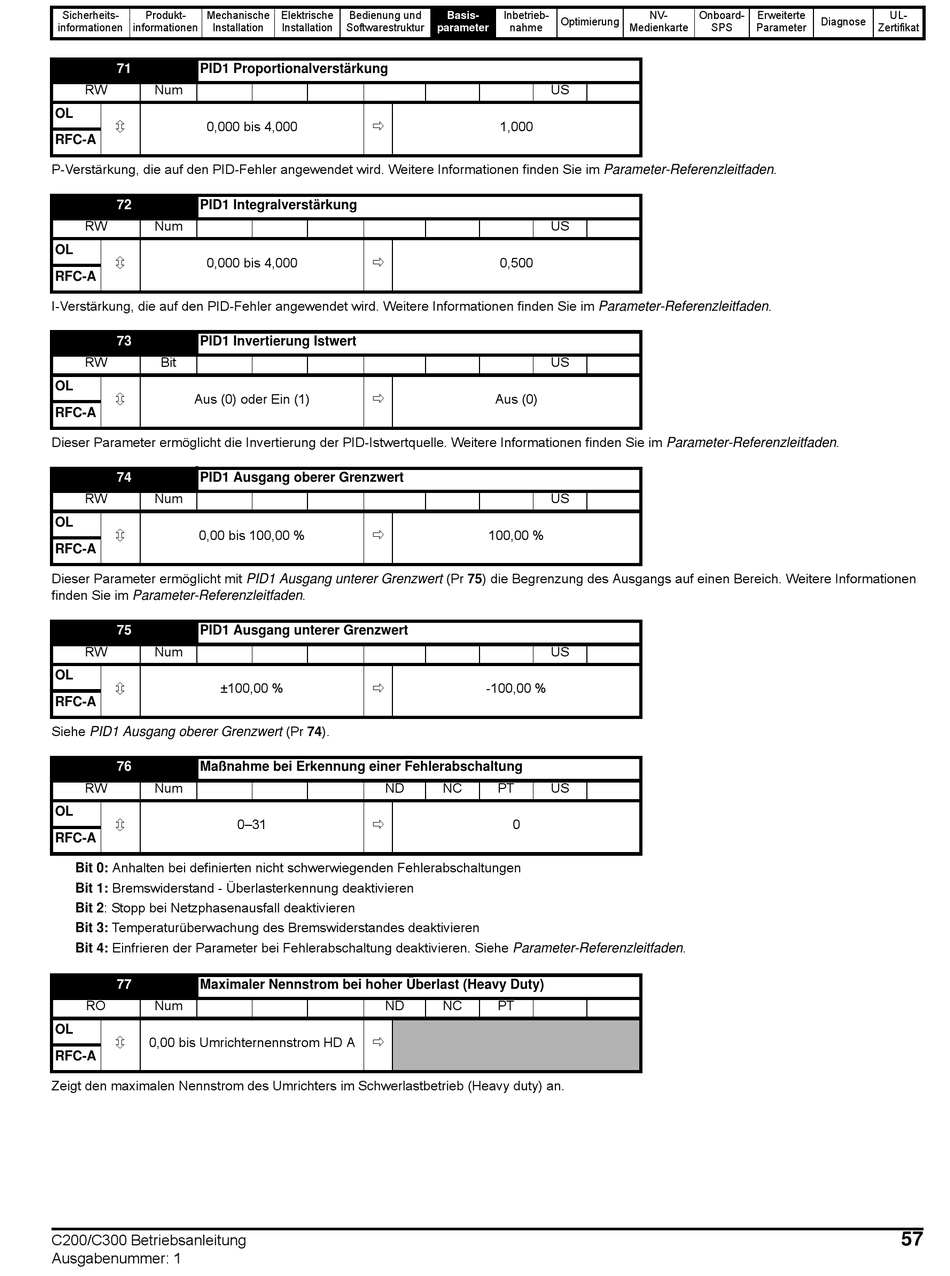

71 PID1 Proportionalverstärkung
RW Num
OL

0,000 bis 4,000
RFC-A
P-Verstärkung, die auf den PID-Fehler angewendet wird. Weitere Informationen finden Sie im Parameter-Referenzleitfaden.
72 PID1 Integralverstärkung
RW Num
OL

0,000 bis 4,000
RFC-A
I-Verstärkung, die auf den PID-Fehler angewendet wird. Weitere Informationen finden Sie im Parameter-Referenzleitfaden.
73 PID1 Invertierung Istwert
RW Bit
OL

Aus (0) oder Ein (1)
RFC-A
Dieser Parameter ermöglicht die Invertierung der PID-Istwertquelle. Weitere Informationen finden Sie im Parameter-Referenzleitfaden.
74 PID1 Ausgang oberer Grenzwert
RW Num
OL

0,00 bis 100,00 %
RFC-A
Dieser Parameter ermöglicht mit PID1 Ausgang unterer Grenzwert (Pr 75) die Begrenzung des Ausgangs auf einen Bereich. Weitere Informationen
finden Sie im Parameter-Referenzleitfaden.
75 PID1 Ausgang unterer Grenzwert
RW Num
OL

±100,00 %
RFC-A
Siehe PID1 Ausgang oberer Grenzwert (Pr 74).
76 Maßnahme bei Erkennung einer Fehlerabschaltung
RW Num
OL

RFC-A
Bit 0: Anhalten bei definierten nicht schwerwiegenden Fehlerabschaltungen
Bit 1: Bremswiderstand - Überlasterkennung deaktivieren
Bit 2: Stopp bei Netzphasenausfall deaktivieren
Bit 3: Temperaturüberwachung des Bremswiderstandes deaktivieren
Bit 4: Einfrieren der Parameter bei Fehlerabschaltung deaktivieren. Siehe Parameter-Referenzleitfaden.
77 Maximaler Nennstrom bei hoher Überlast (Heavy Duty)
RO Num
OL

0,00 bis Umrichternennstrom HD A
RFC-A
Zeigt den maximalen Nennstrom des Umrichters im Schwerlastbetrieb (Heavy duty) an.
