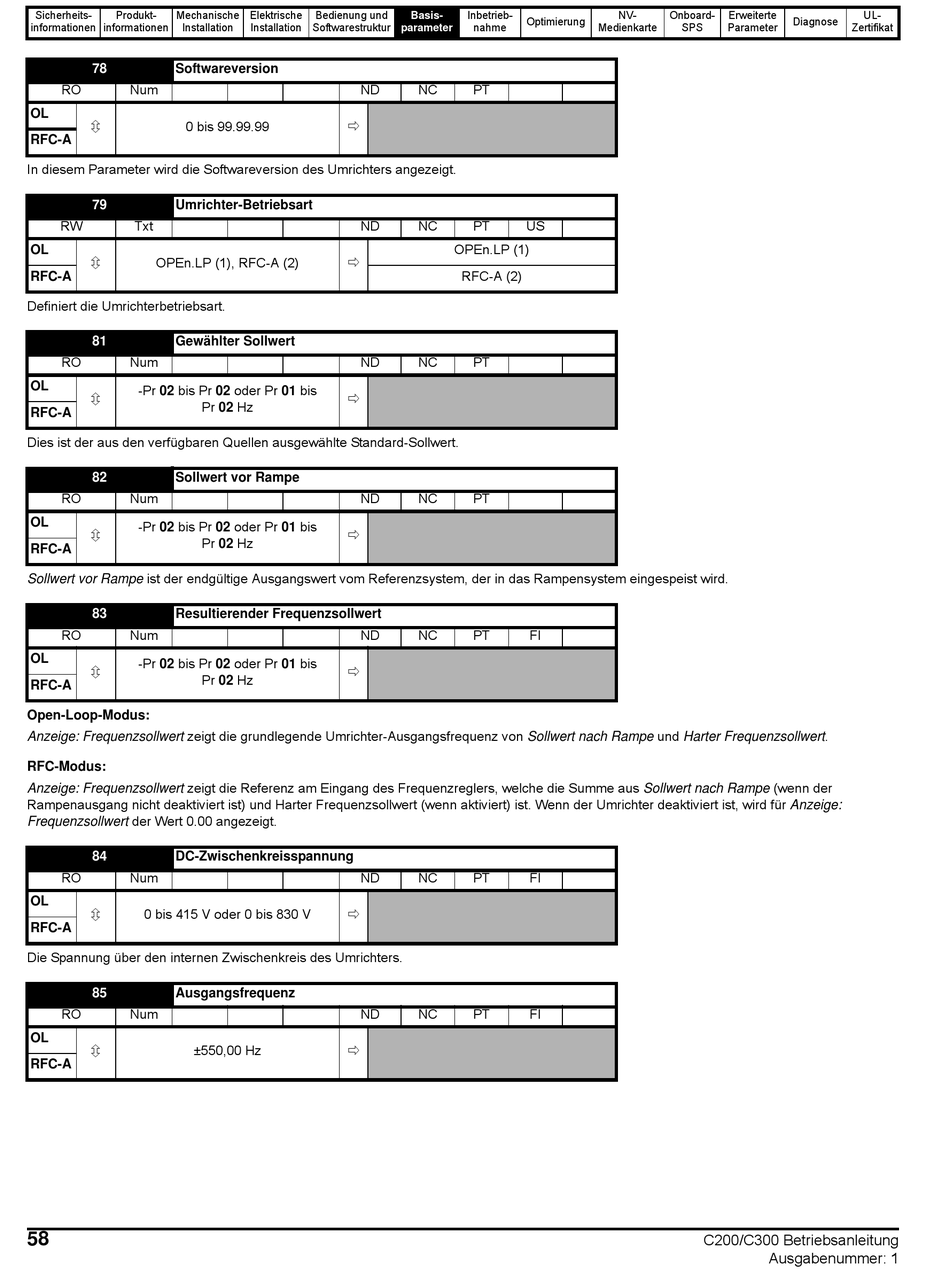

Nidec Commander C300 Betriebsanleitung Seite 58

Sicherheits- Produkt- Mechanische
informationen informationen Installation
78 Softwareversion
RO Num
OL

0 bis 99.99.99
RFC-A
In diesem Parameter wird die Softwareversion des Umrichters angezeigt.
79 Umrichter-Betriebsart
RW Txt
OL

OPEn.LP (1), RFC-A (2)
RFC-A
Definiert die Umrichterbetriebsart.
81 Gewählter Sollwert
RO Num
OL
-Pr 02 bis Pr 02 oder Pr 01 bis

Pr 02 Hz
RFC-A
Dies ist der aus den verfügbaren Quellen ausgewählte Standard-Sollwert.
82 Sollwert vor Rampe
RO Num
OL
-Pr 02 bis Pr 02 oder Pr 01 bis

Pr 02 Hz
RFC-A
Sollwert vor Rampe ist der endgültige Ausgangswert vom Referenzsystem, der in das Rampensystem eingespeist wird.
83 Resultierender Frequenzsollwert
RO Num
OL
-Pr 02 bis Pr 02 oder Pr 01 bis

Pr 02 Hz
RFC-A
Open-Loop-Modus:
Anzeige: Frequenzsollwert zeigt die grundlegende Umrichter-Ausgangsfrequenz von Sollwert nach Rampe und Harter Frequenzsollwert.
RFC-Modus:
Anzeige: Frequenzsollwert zeigt die Referenz am Eingang des Frequenzreglers, welche die Summe aus Sollwert nach Rampe (wenn der
Rampenausgang nicht deaktiviert ist) und Harter Frequenzsollwert (wenn aktiviert) ist. Wenn der Umrichter deaktiviert ist, wird für Anzeige:
Frequenzsollwert der Wert 0.00 angezeigt.
84 DC-Zwischenkreisspannung
RO Num
OL

0 bis 415 V oder 0 bis 830 V
RFC-A
Die Spannung über den internen Zwischenkreis des Umrichters.
85 Ausgangsfrequenz
RO Num
OL

±550,00 Hz
RFC-A
58
Elektrische Bedienung und
Basis-
Installation Softwarestruktur
parameter
ND NC

ND NC

ND NC

ND NC

ND NC

ND NC

ND NC

Inbetrieb- NV-
Optimierung
nahme Medienkarte
PT
PT US
OPEn.LP (1)
RFC-A (2)
PT
PT
PT FI
PT FI
PT FI
Onboard- Erweiterte
Diagnose
SPS Parameter
