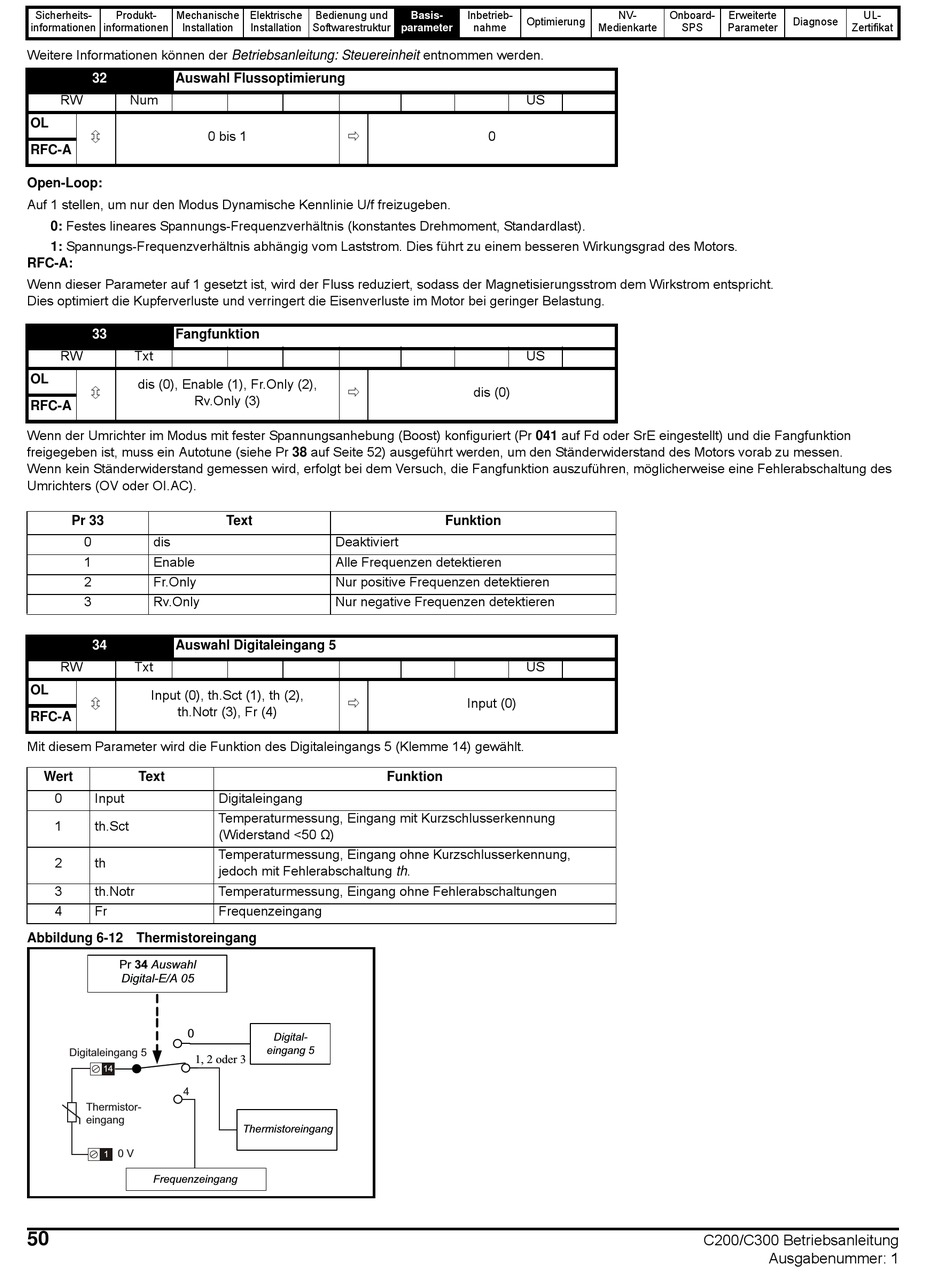

Weitere Informationen können der Betriebsanleitung: Steuereinheit entnommen werden.
32 Auswahl Flussoptimierung
RW Num
OL

RFC-A
Open-Loop:
Auf 1 stellen, um nur den Modus Dynamische Kennlinie U/f freizugeben.
0: Festes lineares Spannungs-Frequenzverhältnis (konstantes Drehmoment, Standardlast).
1: Spannungs-Frequenzverhältnis abhängig vom Laststrom. Dies führt zu einem besseren Wirkungsgrad des Motors.
RFC-A:
Wenn dieser Parameter auf 1 gesetzt ist, wird der Fluss reduziert, sodass der Magnetisierungsstrom dem Wirkstrom entspricht.
Dies optimiert die Kupferverluste und verringert die Eisenverluste im Motor bei geringer Belastung.
33 Fangfunktion
RW Txt
OL
dis (0), Enable (1), Fr.Only (2),

Rv.Only (3)
RFC-A
Wenn der Umrichter im Modus mit fester Spannungsanhebung (Boost) konfiguriert (Pr 041 auf Fd oder SrE eingestellt) und die Fangfunktion
freigegeben ist, muss ein Autotune (siehe Pr 38 auf Seite 52) ausgeführt werden, um den Ständerwiderstand des Motors vorab zu messen.
Wenn kein Ständerwiderstand gemessen wird, erfolgt bei dem Versuch, die Fangfunktion auszuführen, möglicherweise eine Fehlerabschaltung des
Umrichters (OV oder OI.AC).
Pr 33
0 dis
1 Enable
2 Fr.Only
3 Rv.Only
34 Auswahl Digitaleingang 5
RW Txt
OL
Input (0), th.Sct (1), th (2),

th.Notr (3), Fr (4)
RFC-A
Mit diesem Parameter wird die Funktion des Digitaleingangs 5 (Klemme 14) gewählt.
Wert Text
0 Input
1 th.Sct
2 th
3 th.Notr
4 Fr
Abbildung 6-12 Thermistoreingang
Pr 34 Auswahl
Digital-E/A 05
0
Digitaleingang 5
1, 2 oder 3
14
4
Thermistor-
eingang
0 V
1
Frequenzeingang
50
Elektrische Bedienung und
Installation Softwarestruktur

0 bis 1

Text
Deaktiviert
Alle Frequenzen detektieren
Nur positive Frequenzen detektieren
Nur negative Frequenzen detektieren

Funktion
Digitaleingang
Temperaturmessung, Eingang mit Kurzschlusserkennung
(Widerstand <50 Ω)
Temperaturmessung, Eingang ohne Kurzschlusserkennung,
jedoch mit Fehlerabschaltung th.
Temperaturmessung, Eingang ohne Fehlerabschaltungen
Frequenzeingang
Digital-
eingang 5
Thermistoreingang
Inbetrieb-
Basis-
Optimierung
nahme
parameter
US
0
US
dis (0)
Funktion
US
Input (0)
