8. Regelung und elektrische Anschlüsse
8 .5 Anschlussmöglichkeiten der optionalen erweiterten Steuerungs-/
Sicherheitsplatine (SCU-S01)
F1
X1
X3
SCU-S01
X4
X5

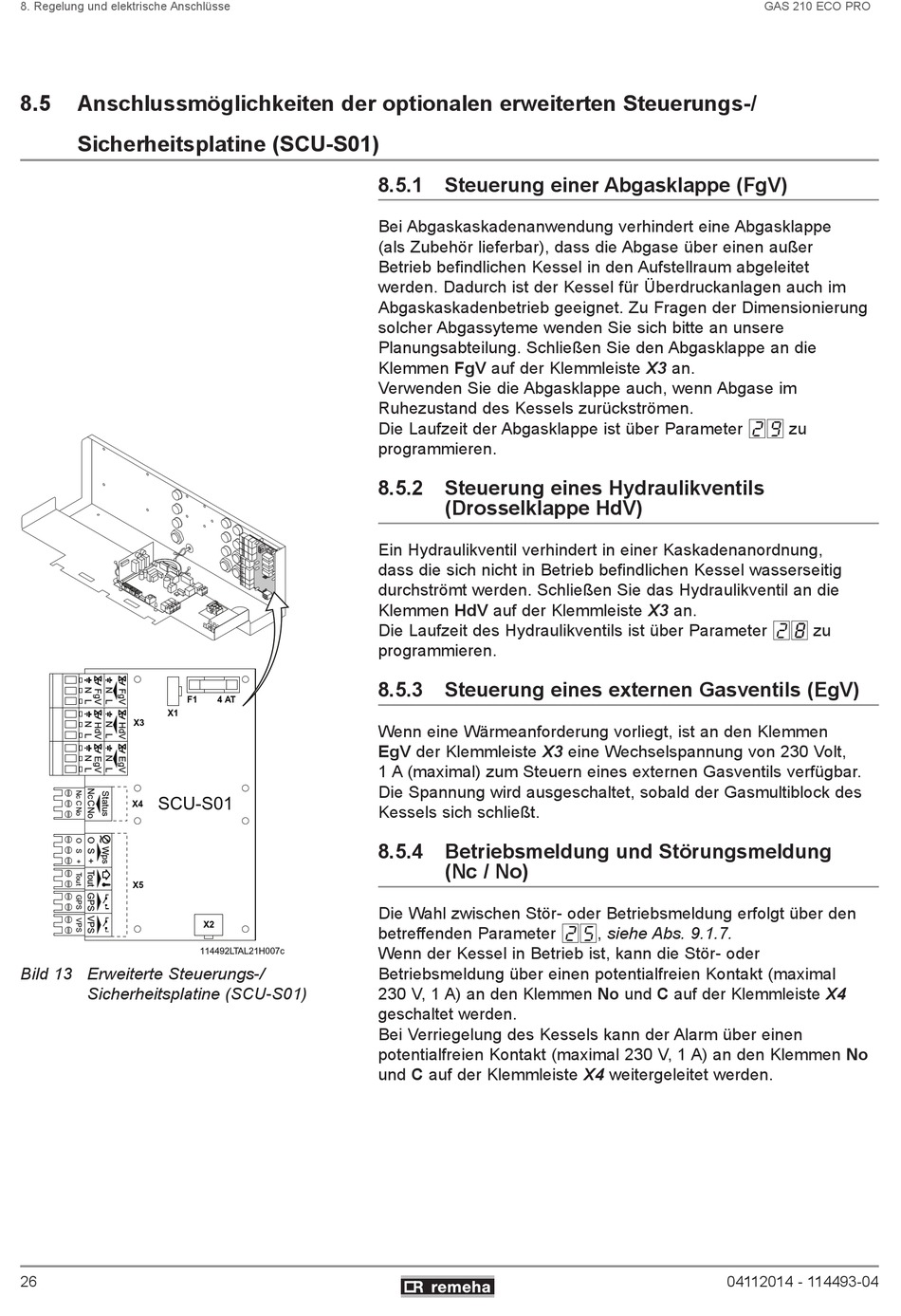

Bild 13 Erweiterte Steuerungs-/
Sicherheitsplatine (SCU-S01)
26
4 AT
X2
114492LTAL21H007c
8 .5 .1

Steuerung einer Abgasklappe (FgV)

Bei Abgaskaskadenanwendung verhindert eine Abgasklappe
(als Zubehör lieferbar), dass die Abgase über einen außer
Betrieb befindlichen Kessel in den Aufstellraum abgeleitet
werden. Dadurch ist der Kessel für Überdruckanlagen auch im
Abgaskaskadenbetrieb geeignet. Zu Fragen der Dimensionierung
solcher Abgassyteme wenden Sie sich bitte an unsere
Planungsabteilung. Schließen Sie den Abgasklappe an die
Klemmen FgV auf der Klemmleiste X3 an.
Verwenden Sie die Abgasklappe auch, wenn Abgase im
Ruhezustand des Kessels zurückströmen.
Die Laufzeit der Abgasklappe ist über Parameter 29 zu
programmieren.
8 .5 .2 Steuerung eines Hydraulikventils
(Drosselklappe HdV)
Ein Hydraulikventil verhindert in einer Kaskadenanordnung,
dass die sich nicht in Betrieb befindlichen Kessel wasserseitig
durchströmt werden. Schließen Sie das Hydraulikventil an die
Klemmen HdV auf der Klemmleiste X3 an.
Die Laufzeit des Hydraulikventils ist über Parameter 28 zu
programmieren.
8 .5 .3

Steuerung eines externen Gasventils (EgV)

Wenn eine Wärmeanforderung vorliegt, ist an den Klemmen
EgV der Klemmleiste X3 eine Wechselspannung von 230 Volt,
1 A (maximal) zum Steuern eines externen Gasventils verfügbar.
Die Spannung wird ausgeschaltet, sobald der Gasmultiblock des
Kessels sich schließt.
8 .5 .4 Betriebsmeldung und Störungsmeldung
(Nc / No)
Die Wahl zwischen Stör- oder Betriebsmeldung erfolgt über den
betreffenden Parameter 25, siehe Abs. 9.1.7.
Wenn der Kessel in Betrieb ist, kann die Stör- oder
Betriebsmeldung über einen potentialfreien Kontakt (maximal
230 V, 1 A) an den Klemmen No und C auf der Klemmleiste X4
geschaltet werden.
Bei Verriegelung des Kessels kann der Alarm über einen
potentialfreien Kontakt (maximal 230 V, 1 A) an den Klemmen No
und C auf der Klemmleiste X4 weitergeleitet werden.
GAS 210 ECO PRO
04112014 - 114493-04
