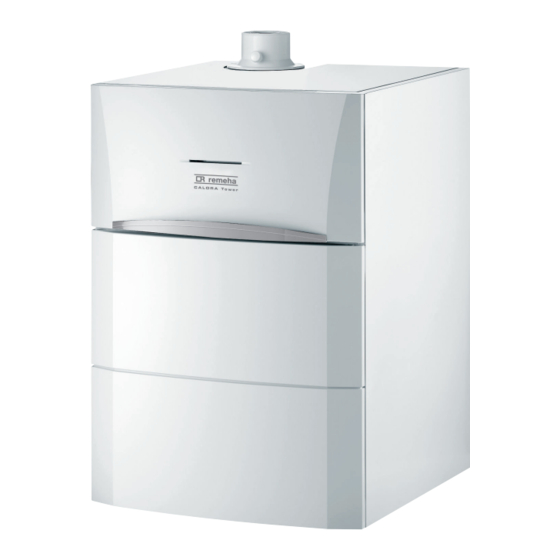

Gas-Brennwert-Standkessel
CALORA TOWER GAS
15S DE - 25S DE - 35S DE
300026142-07
Bedienungs-
Anleitung
Deutschland
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMEHA CALORA TOWER GAS 15S DE

Inhaltszusammenfassung für REMEHA CALORA TOWER GAS 15S DE

  • Seite 1 Deutschland Gas-Brennwert-Standkessel CALORA TOWER GAS 15S DE - 25S DE - 35S DE Bedienungs- Anleitung 300026142-07...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ...................4 Allgemeine Sicherheitshinweise ......4 Empfehlungen ............5 Verantwortlichkeiten ..........6 1.3.1 Pflichten des Herstellers .........6 1.3.2 Pflichten des Installateurs ........7 1.3.3 Pflichten des Benutzers ..........7 Über diese Anleitung .................8 Benutzte Symbole ..........8 2.1.1 In der Anleitung verwendete Symbole ....8 2.1.2 An der Ausrüstung verwendete Symbole ....8 Abkürzungen ............9 Technische Daten ..................10...
  • Seite 3 Inhaltsverzeichnis 5.3.5 Zeit und Datum einstellen ........23 5.3.6 Ein Programm auswählen ........24 5.3.7 Anpassung eines Programms an die eigenen Wünsche ...............24 Ausschalten der Anlage ........26 Frostschutzfunktion ...........27 Überprüfung und Wartung ..............28 Allgemeine Hinweise ..........28 Regelmäßige Überprüfungen ......28 Bei Störungen ...................30 Anti-Kurzzyklus ...........30 Meldungen (Code des Typs Bxx oder Mxx) ..............30...
  • Seite 4 15/03/2016 - 300026142-07...

  • Seite 5: Sicherheitshinweise

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 1. Sicherheitshinweise Sicherheitshinweise Allgemeine Sicherheitshinweise GEFAHR Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des...

  • Seite 6: Empfehlungen

    1. Sicherheitshinweise CALORA TOWER GAS 15S DE - 25S DE - 35S DE GEFAHR Bei Abgasgeruch: Gerät ausschalten. Fenster öffnen. Örtlichkeiten räumen. Installateur benachrichtigen. GEFAHR Der Einbau und die Instandhaltung des Kessels müssen von einem qualifizierten Monteur/ Ingenieur in Übereinstimmung mit dem im Lieferumfang enthaltenen Installations- und Wartungshandbuch durchgeführt werden.

  • Seite 7: Verantwortlichkeiten

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 1. Sicherheitshinweise GEFAHR Aus Sicherheitsgründen empfehlen wir, an geeigneten Stellen in Ihrem Haus Rauch- und CO-Alarme anzubringen. 4 Regelmäßig den Wasserdruck der Installation überprüfen (Mindestdruck 0.8 bar, empfohlener Druck zwischen 0.8 und 1.5 bar).

  • Seite 8: Pflichten Des Installateurs

    1. Sicherheitshinweise CALORA TOWER GAS 15S DE - 25S DE - 35S DE 1.3.2. Pflichten des Installateurs Dem Installateur obliegt die Installation und die erste Inbetriebnahme des Gerätes. Der Installateur muss folgende Anweisungen beachten: 4 Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen.

  • Seite 9: Über Diese Anleitung

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 2. Über diese Anleitung Über diese Anleitung Benutzte Symbole 2.1.1. In der Anleitung verwendete Symbole In dieser Anleitung werden verschiedene Gefahrenstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, helfen...

  • Seite 10: Abkürzungen

    2. Über diese Anleitung CALORA TOWER GAS 15S DE - 25S DE - 35S DE Vorsicht Gefahr, Teile stehen unter Spannung. Vor jedem Eingriff von der Netzstromverorgung trennen. M002628-A Abkürzungen 4 3CE: Mehrfachbelegung 4 WW: Warmwasser 4 Interszenario-Schalter: Schalter für die Gebäudeautomatisierung, mit dem mehrere Szenarios zentral...

  • Seite 11: Technische Daten

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 3. Technische Daten Technische Daten Zertifizierungen EG-Produkt-ID-Nummer CE-0085CM0178 NOx-Klasse 5 (EN 15502-1, EN 15502-2-1) Anschlussart (Abgassystem) Technische Daten Heizkesselart CALORA CALORA CALORA TOWER GAS TOWER GAS TOWER GAS 15S DE...
  • Seite 12 3. Technische Daten CALORA TOWER GAS 15S DE - 25S DE - 35S DE Heizkesselart CALORA CALORA CALORA TOWER GAS TOWER GAS TOWER GAS 15S DE 25S DE 35S DE Eigenschaften des Heizkreises Wasserinhalt (Ohne Liter Druckausdehnungsgefäß) Wasser-Betriebsdruck minimum kPa (bar...

  • Seite 13: Beschreibung

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 4. Beschreibung Beschreibung Funktionsprinzip 4.1.1. Einstellung Gas/Luft Die Luft wird vom Gebläse angesaugt und das Gas am Venturi zugeführt, das am Einlass des Gebläses angebracht ist. Die Gebläsedrehzahl wird durch Modulation der angeforderten Wärmeenergie angepasst, die anhand der von den verschiedenen...

  • Seite 14: Wichtigste Komponenten

    4. Beschreibung CALORA TOWER GAS 15S DE - 25S DE - 35S DE Wichtigste Komponenten Abgasrohr Abgasmesspunkt Wärmetauscher Zünd- und Ionisationselektrode Gehäuse für die Steuerplatinen Schaltfeld Bedienteil Wasserdrucksensor Umwälzpumpe Hydroblock 3-Wege-Ventil Sicherheitsventil Verkleidung Ausdehnungsgefäß C003072-C Kombi-Gasarmatur Gebläse Ansaugschalldämpfer Mischkammer Automatischer Entlüfter...

  • Seite 15: Schaltfeld

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 4. Beschreibung Schaltfeld 4.3.1. Beschreibung der Tasten AUTO Einstelltaste für die Temperaturen (Heizung, WWE, Schwimmbad) Betriebsartauswahltaste Taste für WW-Abweichung Zugriff zu Fachmannebene vorbehaltenen Parameter Tasten, deren Funktion von vorherigen Auswahlen abhängt...

  • Seite 16: Beschreibung Des Displays

    4. Beschreibung CALORA TOWER GAS 15S DE - 25S DE - 35S DE 4.3.2. Beschreibung des Displays n Tastenfunktionen Zugang zu den verschiedenen Menüs > Zum Blättern durch die Menüs Zum Blättern durch die Parameter Das Symbol wird angezeigt, wenn ein Hilfetext verfügbar <...

  • Seite 17: Betriebsarten

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 4. Beschreibung n Solar (Wenn angeschlossen) Die Solar-Ladepumpe läuft Der obere Teil des Speichers wird auf den Speicher- Sollwert aufgeheizt Der ganze Speicher wird auf den Speicher-Sollwert aufgeheizt <...

  • Seite 18: Warmwasser-Abweichung

    4. Beschreibung CALORA TOWER GAS 15S DE - 25S DE - 35S DE n Anlagendruck Druckanzeige: Das Symbol wird angezeigt, wenn ein Wasserdrucksensor angeschlossen ist. Blinkendes Symbol: Der Wasserdruck ist unzureichend. Dauernd angezeigtes Symbol: Der Wasserdruck ist ausreichend. < AUTO...
  • Seite 19 CALORA TOWER GAS 15S DE - 25S DE - 35S DE 4. Beschreibung 3. Zur Auswahl des gewünschten Parameters den Drehknopf drehen. AKTUEL PROG. B 4. Zum Ändern des Parameters den Drehknopf drücken. AKTUEL PROG. C Zur Rückkehr zur vorherigen Anzeige die Taste j drücken.

  • Seite 20: Bedienung Des Gerätes

    5. Bedienung des Gerätes CALORA TOWER GAS 15S DE - 25S DE - 35S DE Bedienung des Gerätes Inbetriebnahme des Gerätes 1. Einschalten mit dem Ein/Aus-Schalter des Heizkessels. C003159-B 2. Beim ersten Einschalten, wird das Menü SPRACHE angezeigt. Die gewünschte Sprache durch Drehen des Drehknopfs auswählen.
  • Seite 21 CALORA TOWER GAS 15S DE - 25S DE - 35S DE 5. Bedienung des Gerätes Benutzer-Ebene - Menü #MESSUNGEN Parameter Beschreibung Einheit Außentemperatur °C TEMP.AUSSEN Raumtemperatur von Kreis A °C TEMP.RAUM A Raumtemperatur von Kreis B °C TEMP.RAUM B Raumtemperatur von Kreis C °C...

  • Seite 22: Änderung Der Einstellungen

    5. Bedienung des Gerätes CALORA TOWER GAS 15S DE - 25S DE - 35S DE Änderung der Einstellungen 5.3.1. Einstellen der Temperatur-Sollwerte Menü C Parameter Einstellbereich Beschreibung Werks-Einstellung 5 bis 30 °C Gewünschte Raumtemperatur im Tagbetrieb von Kreis A 20 °C TEMP.TAG A...

  • Seite 23: Warmwasserproduktion Erzwingen

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 5. Bedienung des Gerätes Menü MODE Parameter Einstellbereich Beschreibung Werks-Einstellung Die Komfortzeiten werden durch das Zeitprogramm AUTOMATIK bestimmt. 7/7, xx:xx Der Tagbetrieb ist bis zur angegebenen Zeit oder Aktuelle Uhrzeit + 1 permanent (7/7) erzwungen.

  • Seite 24: Einstellung Des Kontrasts Und Der Beleuchtung Des Displays

    5. Bedienung des Gerätes CALORA TOWER GAS 15S DE - 25S DE - 35S DE 5.3.4. Einstellung des Kontrasts und der Beleuchtung des Displays 1. Die Ebene Benutzer aufrufen: Die Taste > drücken. 2. Menü #EINSTELLUNGEN auswählen. SONNTAG 11:45 Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern.

  • Seite 25: Ein Programm Auswählen

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 5. Bedienung des Gerätes Benutzer-Ebene - Menü #ZEIT.TAG Parameter Einstellbereich Beschreibung Werks-Einstellung Kunden- Einstellung 2008 bis 2099 Jahr einstellen JAHR Automatische Umschaltung auf Sommerzeit SOM.ZEIT AUTO AUTO am letzten Sonntag im März und auf Winterzeit am letzten Sonntag im Oktober.
  • Seite 26 5. Bedienung des Gerätes CALORA TOWER GAS 15S DE - 25S DE - 35S DE 3. Den gewünschten Parameter auswählen. Benutzer-Ebene - Menü #ZEIT PROGRAMM Parameter Tagesprogramm Beschreibung Tagesprogramm von Kreis A ZEIT PROG.A PROG P2 A PROG P3 A...

  • Seite 27: Ausschalten Der Anlage

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 5. Bedienung des Gerätes Benutzer-Ebene - Menü #ZEIT PROGRAMM Tagbetrieb / Ladebetrieb freigegeben: P2 _______________ P3 _______________ P4 _______________ _______________ Montag 6:00 bis 22:00 ZEIT PROG.A Dienstag 6:00 bis 22:00...

  • Seite 28: Frostschutzfunktion

    5. Bedienung des Gerätes CALORA TOWER GAS 15S DE - 25S DE - 35S DE Frostschutzfunktion Wenn die Temperatur des Heizungswasser im Heizkessel zu niedrig ist, wird das integrierte Heizkesselschutzsystem aktiviert. Dieser Schutz arbeitet wie folgt: 4 Wenn die Wassertemperatur unter 7 °C liegt, schaltet sich die Heizungspumpe ein.

  • Seite 29: Überprüfung Und Wartung

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 6. Überprüfung und Wartung Überprüfung und Wartung Allgemeine Hinweise Der Heizkessel erfordert nicht viel Wartung. Dennoch wird empfohlen, den Heizkessel in regelmäßigen Intervallen inspizieren und warten zu lassen. Um den besten Zeitpunkt für diese Wartungsarbeiten zu bestimmen, ist der Heizkessel mit einer Funktion ausgestattet, die automatisch die durchzuführenden...
  • Seite 30 6. Überprüfung und Wartung CALORA TOWER GAS 15S DE - 25S DE - 35S DE 4 Die Ventile der Heizkörper mehrmals im Jahr öffnen und schließen (dadurch wird ein Festsetzen der Ventile vermieden). 4 Die Außenflächen des Heizkessels mit einem feuchten Tuch und einem milden Reinigungsmittel reinigen.

  • Seite 31: Bei Störungen

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 7. Bei Störungen Bei Störungen Anti-Kurzzyklus Wenn der Heizkessel im Modus Anti-Kurzzyklus arbeitet, blinkt das Symbol ?. 1. Die Taste "?" drücken. Die Meldung Betrieb gewährleistet wenn die Start-Temperatur erreicht wird wird angezeigt.
  • Seite 32 7. Bei Störungen CALORA TOWER GAS 15S DE - 25S DE - 35S DE Code Meldungen Beschreibung Überprüfung / Lösung Maximaler Temperaturunterschied Die Wasserdurchflussmenge in der Anlage ist BL.DT VORL.RÜCKL zwischen Vorlauf und Rücklauf unzureichend überschritten Zirkulation überprüfen (Richtung, Pumpe, Ventile) Wasserdruck überprüfen...
  • Seite 33 CALORA TOWER GAS 15S DE - 25S DE - 35S DE 7. Bei Störungen Code Meldungen Beschreibung Überprüfung / Lösung Datenübertragungsfehler zwischen Falscher Anschluss BL.KOM SU den Leiterplatten PCU und SU Kontakt mit dem Wartungstechniker des Gerätes aufnehmen Erlöschen der Flamme während des Kein Ionisationsstrom BL.FLAMME LOS...

  • Seite 34: Fehler (Code Des Typs Lxx Oder Dxx)

    7. Bei Störungen CALORA TOWER GAS 15S DE - 25S DE - 35S DE Fehler (Code des Typs Lxx oder Dxx) Bei Betriebsstörungen blinkt das Schaltfeld und eine Fehlermeldung mit seinem Code wird angezeigt. 1. Notieren Sie den angezeigten Code.
  • Seite 35 CALORA TOWER GAS 15S DE - 25S DE - 35S DE 7. Bei Störungen Code Fehler Ursache Beschreibung Überprüfung / Lösung Störung Kesseltemp. zu tief Falscher Anschluss DEF.VORLAUFF. Fühlerfehler Kontakt mit dem Wartungstechniker des Gerätes aufnehmen Keine Wasserzirkulation Heizungsanlage entlüften Zirkulation überprüfen (Richtung,...
  • Seite 36 7. Bei Störungen CALORA TOWER GAS 15S DE - 25S DE - 35S DE Code Fehler Ursache Beschreibung Überprüfung / Lösung Störung Zu geringe Differenz zwischen Vorlauf- Falscher Anschluss RUCK-VOR>MAX und Rücklauftemperatur Fühlerfehler Kontakt mit dem Wartungstechniker des Gerätes aufnehmen Keine Wasserzirkulation Heizungsanlage entlüften...
  • Seite 37 CALORA TOWER GAS 15S DE - 25S DE - 35S DE 7. Bei Störungen Code Fehler Ursache Beschreibung Überprüfung / Lösung Störung Das Gebläse arbeitet nicht mit der Falscher Anschluss GEBLAESE DEF. richtigen Drehzahl Gebläse defekt Kontakt mit dem Wartungstechniker des Gerätes aufnehmen...
  • Seite 38 7. Bei Störungen CALORA TOWER GAS 15S DE - 25S DE - 35S DE Code Fehler Ursache Beschreibung Überprüfung / Lösung Störung Fehler am Außenfühler Falscher Anschluss AUSS.F.DEFEKT Fühlerfehler Bemerkungen: Der Sollwert des Heizkessels ist gleich Kontakt mit dem Wartungstechniker T.MAX KESSEL.
  • Seite 39 CALORA TOWER GAS 15S DE - 25S DE - 35S DE 7. Bei Störungen Code Fehler Ursache Beschreibung Überprüfung / Lösung Störung Fehler des Sonnenkollektorfühlers Falscher Anschluss DEF.F.SO-KOLL. Fühlerfehler Kontakt mit dem Wartungstechniker des Gerätes aufnehmen Unterbrechung der Datenübertragung zwischen der Leiterplatte SCU und der Solar- DEF.KOMM.SOL.

  • Seite 40: Energieeinsparungen

    8. Energieeinsparungen CALORA TOWER GAS 15S DE - 25S DE - 35S DE Energieeinsparungen Empfehlungen zum Energiesparen 4 Den Raum, in dem der Heizkessel installiert ist, gut belüften. 4 Belüftungsöffnungen nicht verstopfen. 4 Heizkörper nicht abdecken. Keine Vorhänge vor die Heizkörper hängen.

  • Seite 41: Garantie

    CALORA TOWER GAS 15S DE - 25S DE - 35S DE 9. Garantie Garantie Allgemeine Angaben Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Ihnen für Ihr Vertrauen. Wir weisen Sie darauf hin, dass die ursprünglichen Eigenschaften Ihres Gerätes bei regelmäßiger Kontrolle und Wartung besser gewährleistet werden können.

  • Seite 42: Anhang

    Anhang Information über die Richtlinien zu Ökodesign und Energieverbrauchskennzeichnung...
  • Seite 43 Inhaltsverzeichnis Inhaltsverzeichnis Besondere Hinweise ................. 3 Empfehlungen .

  • Seite 44: Besondere Hinweise

    1 Besondere Hinweise Besondere Hinweise Empfehlungen Hinweis: Montage-, Einbau- und Wartungsarbeiten am Gerät oder an der Anlage dürfen nur von qualifizierten Fachkräften durchgeführt wer­ den. Ökodesign-Richtlinie Dieses Produkt entspricht der Europäischen Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte. Technische Daten Tab.1 Technische Parameter für Raumheizgeräte mit Heizkessel Modell...

  • Seite 45: Entsorgung Und Recycling

    1 Besondere Hinweise Verweis: Kontaktdetails auf der Rückseite. Zirkulationspumpe Hinweis: Der Richtwert für die effizientesten Umwälzpumpen ist EEI ≤0,20. Entsorgung und Recycling Abb.1 Recycling Warnung Ausbau und Entsorgung des Heizkessels müssen von einem qua­ lifizierten Installateur unter Einhaltung der örtlichen und nationalen Vorschriften durchgeführt werden.

  • Seite 46: Anlagendatenblatt - Heizkessel

    1 Besondere Hinweise Anlagendatenblatt – Heizkessel Abb.2 Anlagendatenblatt für Heizkessel mit Angabe der Warmwasserbereitungs-Energieeffizienz der Anlage Jahreszeitbedingte Raumheizungs-Energieeffi zienz des Heizkessels ‘I’ Temperaturregler Klasse I = 1 %, Klasse II = 2 %, Klasse III = 1,5 %, Klasse IV = 2 %, Klasse V = 3 %, Klasse VI = 4 %, vom Datenblatt desTemperaturreglers Klasse VII = 3,5 %, Klasse VIII = 5 % Zusatzheizkessel...
  • Seite 47 1,00 (1) Die Zwischenwerte werden durch lineare Interpolation aus den beiden benachbarten Werten berechnet. (2) Prated bezieht sich auf das Vorzugsraumheizgerät oder das Vorzugskombiheizgerät. Tab.5 Wirkungsgrad der Anlage Remeha - CALORA TOWER GAS CALORA CALORA CALORA TOWER GAS TOWER GAS TOWER GAS Jahreszeitbedingte Raumheizungs-Energieeffizienz des Heizkes­...
  • Seite 48 Remeha GmbH Rheiner Strasse 151 48282 Emsdetten Tel: +49 2572 9161 - 0 Fax: +49 2572 9161 - 102 Internet: www.remeha.de E-mail: info@remeha.de © Impressum Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden.
