GAS 210 ECO PRO
9 .

Inbetriebnahme

9 .1

Schaltfeld

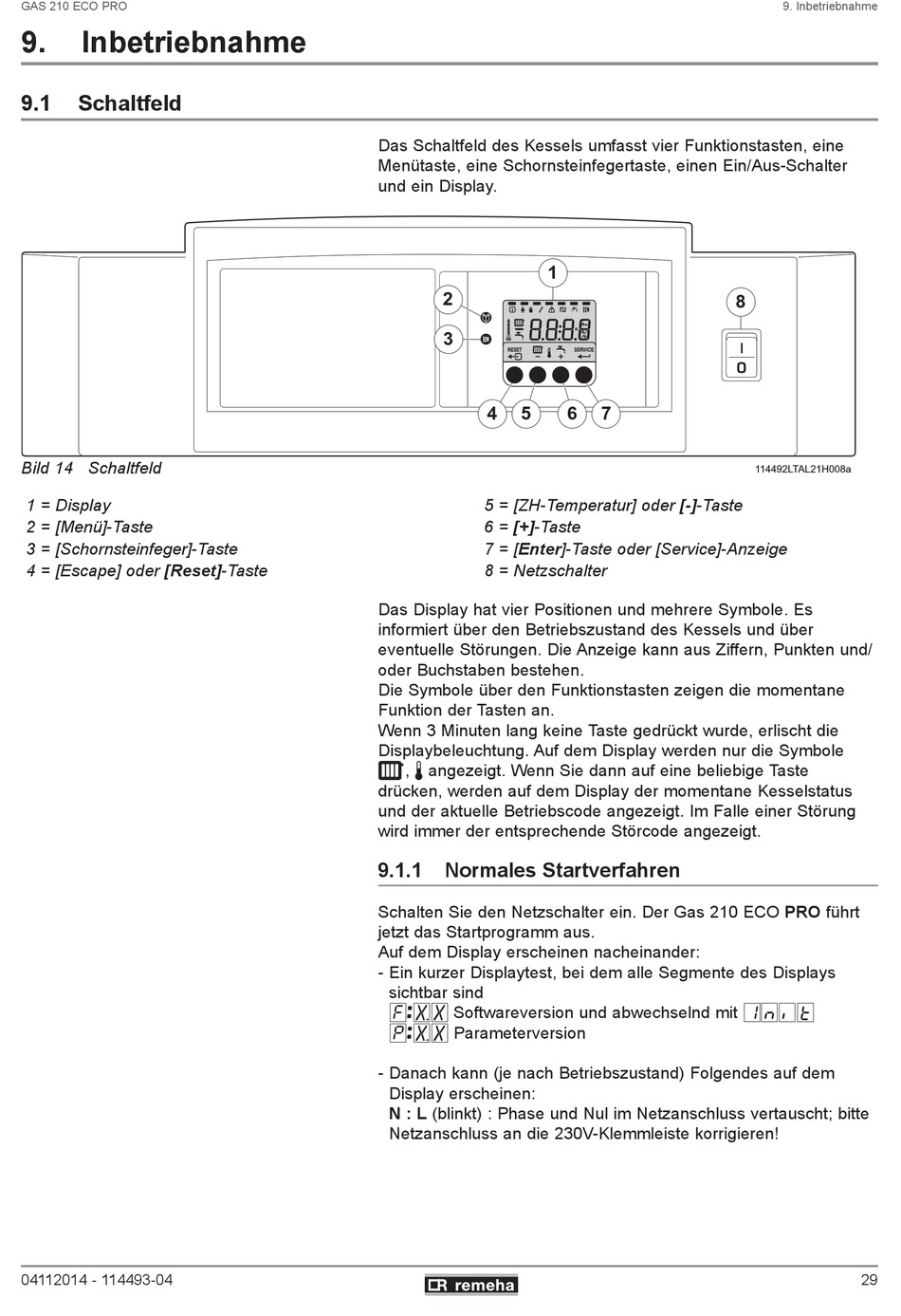

Bild 14 Schaltfeld
1 = Display
2 = [Menü]-Taste
3 = [Schornsteinfeger]-Taste
4 = [Escape] oder [Reset]-Taste
04112014 - 114493-04
Das Schaltfeld des Kessels umfasst vier Funktionstasten, eine
Menütaste, eine Schornsteinfegertaste, einen Ein/Aus-Schalter
und ein Display.
1
2
3
4 5
5 = [ZH-Temperatur] oder [-]-Taste
6 = [+]-Taste
7 = [Enter]-Taste oder [Service]-Anzeige
8 = Netzschalter
Das Display hat vier Positionen und mehrere Symbole. Es
informiert über den Betriebszustand des Kessels und über
eventuelle Störungen. Die Anzeige kann aus Ziffern, Punkten und/
oder Buchstaben bestehen.
Die Symbole über den Funktionstasten zeigen die momentane
Funktion der Tasten an.
Wenn 3 Minuten lang keine Taste gedrückt wurde, erlischt die
Displaybeleuchtung. Auf dem Display werden nur die Symbole
,  angezeigt. Wenn Sie dann auf eine beliebige Taste
drücken, werden auf dem Display der momentane Kesselstatus
und der aktuelle Betriebscode angezeigt. Im Falle einer Störung
wird immer der entsprechende Störcode angezeigt.
9 .1 .1

Normales Startverfahren

Schalten Sie den Netzschalter ein. Der Gas 210 ECO PRO führt
jetzt das Startprogramm aus.
Auf dem Display erscheinen nacheinander:
- Ein kurzer Displaytest, bei dem alle Segmente des Displays
sichtbar sind
fXx Softwareversion und abwechselnd mit 1
pXx Parameterversion
- Danach kann (je nach Betriebszustand) Folgendes auf dem
Display erscheinen:
N : L (blinkt) : Phase und Nul im Netzanschluss vertauscht; bitte
Netzanschluss an die 230V-Klemmleiste korrigieren!
8
Bar
6 7
9. Inbetriebnahme
114492LTAL21H008a
29
