REMEHA GAS 210 ECO PRO Technische Information Seite 68

16. Anwendungsdaten

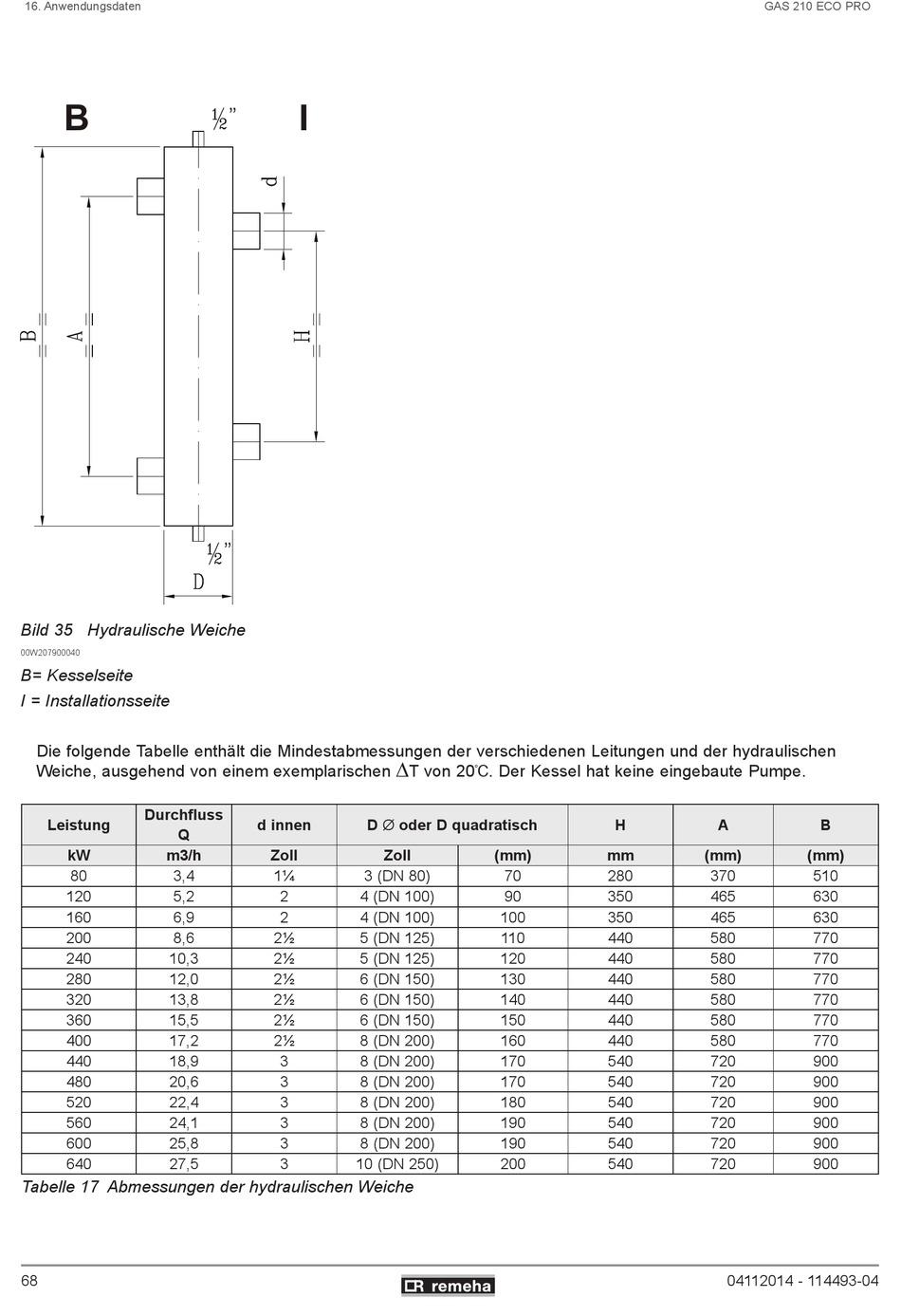

Bild 35 Hydraulische Weiche
00W207900040
B= Kesselseite
I = Installationsseite
Die folgende Tabelle enthält die Mindestabmessungen der verschiedenen Leitungen und der hydraulischen
Weiche, ausgehend von einem exemplarischen dT von 20°. Der Kessel hat keine eingebaute Pumpe.
Durchfluss
Leistung
Q
kW m3/h
80 3,4
120 5,2
160 6,9
200 8,6
240 10,3
280 12,0
320 13,8
360 15,5
400 17,2
440 18,9
480 20,6
520 22,4
560 24,1
600 25,8
640 27,5
Tabelle 17 Abmessungen der hydraulischen Weiche
68
d innen D Ø oder D quadratisch
Zoll Zoll
1¼ 3 (DN 80)
2 4 (DN 100)
2 4 (DN 100)
2½ 5 (DN 125)
2½ 5 (DN 125)
2½ 6 (DN 150)
2½ 6 (DN 150)
2½ 6 (DN 150)
2½ 8 (DN 200)
3 8 (DN 200)
3 8 (DN 200)
3 8 (DN 200)
3 8 (DN 200)
3 8 (DN 200)
3 10 (DN 250)
H
(mm) mm
70 280
90 350
100 350
110 440
120 440
130 440
140 440
150 440
160 440
170 540
170 540
180 540
190 540
190 540
200 540
GAS 210 ECO PRO
A B
(mm) (mm)
370 510
465 630
465 630
580 770
580 770
580 770
580 770
580 770
580 770
720 900
720 900
720 900
720 900
720 900
720 900
04112014 - 114493-04
