Anlagenausführung - REMEHA GAS 210 ECO PRO Technische Information

GAS 210 ECO PRO
15 .7 Anlagenausführung
1
2
3
4
5
6
7
8
9
10
11
12
13

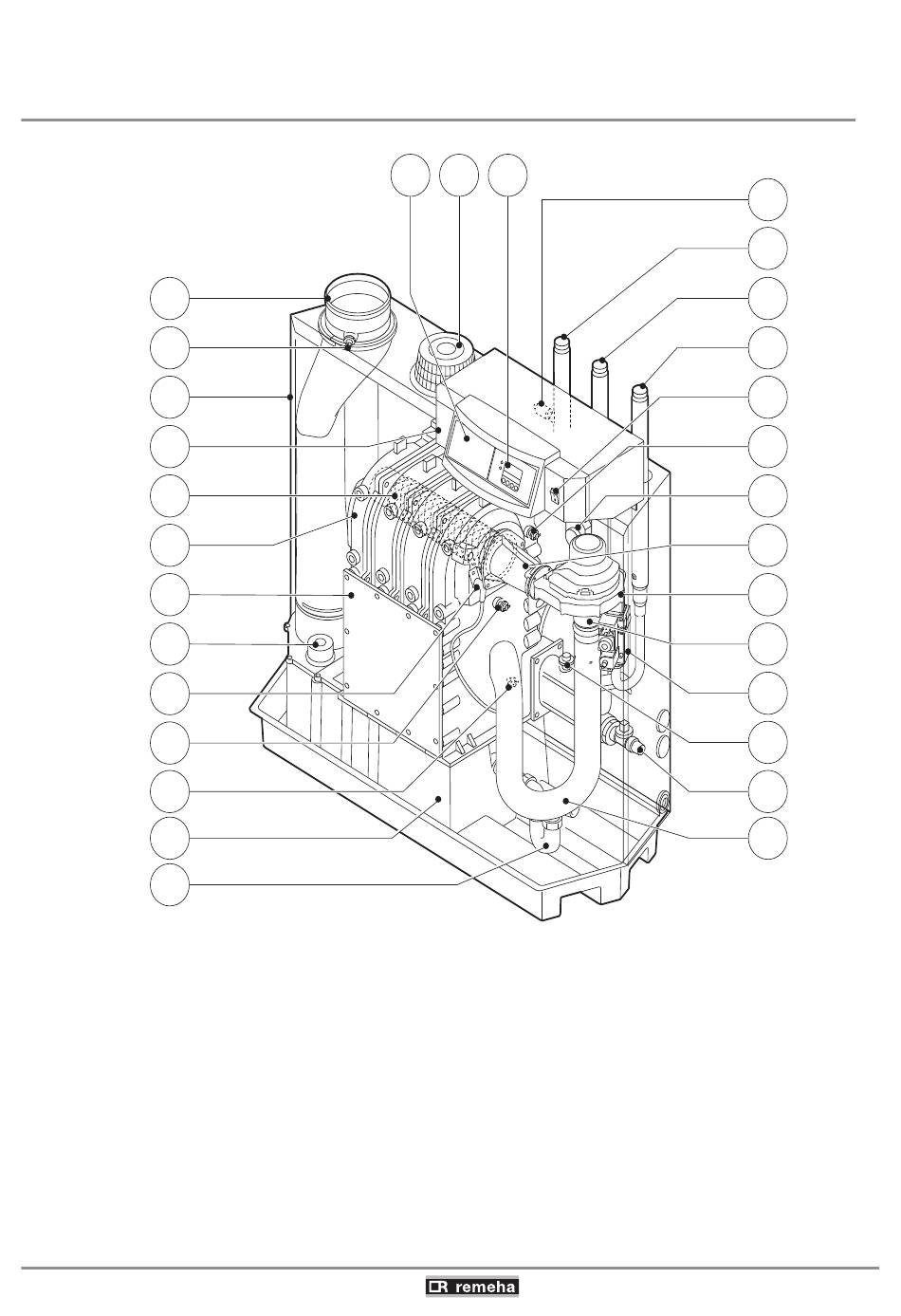

Bild 33 Querschnitt (abgebildet ist die 210-160 Ausführung)
1. Abgasabführung
2. Messpunkt O /CO
2 2
3. Luftkasten
4. Schaltfeld
5. Brenner
6. Wärmetauscher
7. Inspektionsdeckel
8. Inspektionsdeckel für Kondensatsammelbehälter
9. Zundelektrode
10. Kesselblocksensor
04112014 - 114493-04
30 29 28
11. Rücklauftemperatursensor
12. Kondensatsammelbehälter
13. Siphon
14. Einlassdämpfer
15. Füll- und Entleerungshahn
16. Wasserdrucksensor*
17. Gasblock
18. Venturi
19. Gebläse
20. Mischrohr
15. Leistungsdaten und gasprüfzeichen (gaskeur)
27
26
25
24
23
22
21
20
19
18
17
16
15
14
114492LTAL21H016b
114492LTAL21H016b
21. Abgasdruckschalter
22. Vorlauftemperatursensor
23. Ein/aus Schalter
24. Gasanschluss
25. Rücklaufanschluss
26. Vorlaufanschluss
27. Tauchhülse
28. Display
29. Verbrennungsluftzuführung
30. Einbaumöglichkeit für Regler
63
