REMEHA Gas 220 Ace 160 Installations-, Bedienungs- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für Gas 220 Ace 160:
Inhaltsverzeichnis

Quicklinks

Deutschland
de
Installations-, Bedienungs- und Wartungsanleitung

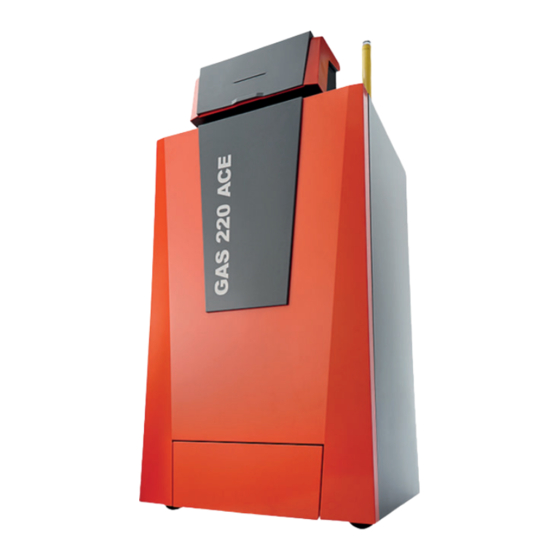

Hocheffizienter bodenstehender Gasheizkessel
Gas 220 Ace
160 - 200 - 250 - 300
HMI T-control
Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMEHA Gas 220 Ace 160

Inhaltszusammenfassung für REMEHA Gas 220 Ace 160

  • Seite 1 Deutschland Installations-, Bedienungs- und Wartungsanleitung Hocheffizienter bodenstehender Gasheizkessel Gas 220 Ace 160 - 200 - 250 - 300 HMI T-control...
  • Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ..................6 Allgemeine Sicherheitshinweise .
  • Seite 4 Inhaltsverzeichnis 6.3.3 Anschluss des Kondensat-Ablaufschlauchs ..........31 Gasanschluss .
  • Seite 5 Inhaltsverzeichnis 10.3.10 Reinigen des Kondensatsammlers ............74 10.3.11 Reinigung des Siphons .

  • Seite 6: Sicherheit

    1 Sicherheit Sicherheit Allgemeine Sicherheitshinweise Für den Heizungsfachhandwerker: Gefahr! Wenn Sie Gas riechen: 1. Unbedingt offene Flammen vermeiden, nicht rauchen und keine elektrischen Kontakte oder Schalter betätigen (Türklingel, Licht, Motoren, Fahrstuhl, usw.). 2. Die Gaszufuhr schließen. 3. Die Fenster öffnen. 4.
  • Seite 7 1 Sicherheit Gefahr! Wenn Sie Gas riechen: 1. Unbedingt offene Flammen vermeiden, nicht rauchen und keine elektrischen Kontakte oder Schalter betätigen (Türklingel, Licht, Motoren, Fahrstuhl, usw.). 2. Die Gaszufuhr schließen. 3. Die Fenster öffnen. 4. Das Gebäude evakuieren. 5. Einen qualifizierten Heizungsinstallateur kon­ taktieren.

  • Seite 8: Empfehlungen

    1 Sicherheit Vorsicht! Sicherstellen, dass der Heizkessel regelmäßig gewartet wird. Wenden Sie sich an einen qualifi­ zierten Heizungsfachhandwerker oder schließen Sie für die Wartung des Heizkessels einen War­ tungsvertrag ab. Vorsicht! Es dürfen nur Originalersatzteile verwendet wer­ den. Wichtig: Regelmäßig auf das Vorhandensein von Wasser prüfen und den Druck in der Heizungsanlage überprüfen.
  • Seite 9 1 Sicherheit Warnung! Ist die Netzleitung beschädigt, muss sie vom Ori­ ginalhersteller, dem Händler des Herstellers oder einer anderen entsprechend qualifizierten Person ausgetauscht werden, um Gefahrensituationen vorzubeugen. Warnung! Bei Arbeiten am Heizkessel immer die Span­ nungsversorgung trennen und den Gasabsperr­ hahn schließen.

  • Seite 10: Spezielle Sicherheitshinweise

    Beschädigte oder nicht lesbare Etiketten mit Anweisungen oder Warnun­ gen sofort ersetzen. Wichtig: Veränderungen am Heizkessel bedürfen der schriftlichen Genehmigung von Remeha. Spezielle Sicherheitshinweise 1.3.1 Ergänzende Anweisungen Zusätzlich zu den gesetzlichen Anforderungen und Richtlinien müssen auch die ergänzenden Leitlinien in dieser Anleitung befolgt und erfüllt werden.

  • Seite 11: Pflichten Des Fachhandwerkers

    1 Sicherheit 1.4.2 Pflichten des Fachhandwerkers Der Fachhandwerker ist verantwortlich für die Installati­ on und die erstmalige Inbetriebnahme des Gerätes. Der Fachhandwerker hat folgende Anweisungen zu befol­ gen: Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen. Das Gerät gemäß...

  • Seite 12: Über Dieses Handbuch

    2 Über dieses Handbuch Über dieses Handbuch Allgemeines In diesem Handbuch werden die Montage, Verwendung und Wartung des Gas 220 Ace-Kessels beschrieben. Dieses Handbuch ist Teil der mit dem Kessel gelieferten Dokumentation. Zusätzliche Dokumentation Zusätzlich zu diesem Handbuch ist die folgende Dokumentation erhältlich: Installations- und Bedienungsanleitung für Schaltfeld Wasserqualitätsrichtlinien In der Anleitung verwendete Symbole...

  • Seite 13: Technische Angaben

    3 Technische Angaben Technische Angaben Zulassungen 3.1.1 Zertifizierungen Tab.1 Zertifizierungen CE-Kennzeichnung PIN 0063CQ3781 NOx-Klasse Anschlussart (1) EN 15502–1 3.1.2 Toestelcategorieën Tab.2 Toestelcategorieën Land Categorie Gassoort Aansluitdruk (mbar) Duitsland G20 (H-gas) 2ELL3B/P G25 (L-gas) G30/31 (Butaan/Propaan) 3.1.3 Werkstest Vor dem Verlassen des Werks wird jeder Heizkessel optimal eingestellt und auf Folgendes getestet: Elektrische Sicherheit.
  • Seite 14 3 Technische Angaben Gas 220 Ace Nennlast (Qnh) min. - max. kW 43,5 - 169,6 43,5 - 217,4 54,3 - 271,7 76,1 - 325,0 Zentralheizungsbetrieb (Hs) G31 (Pro­ pangas) Wirkungsgrad der Heizung bei Volllast 97,5 97,2 97,3 97,3 (Hi) (80/60 °C) (92/42/EWG) Wirkungsgrad der Heizung bei Volllast 103,6 104,9...
  • Seite 15 3 Technische Angaben Gas 220 Ace Energiebedarf bei Bereitschaft min. 11,0 11,0 Elektrischer Schutzgrad IPX1B IPX1B IPX1B IPX1B Sicherungen Haupt Tab.7 Sonstige Daten Gas 220 Ace Gesamtgewicht (mit Verpackung) Kesselgewicht Durchschnittlicher Geräuschpegel bei ei­ dB(A) 58,7 59,7 63,8 63,8 nem Abstand von einem Meter zum Heiz­ kessel Tab.8 Technische Parameter...
  • Seite 16 3 Technische Angaben Gas 220 Ace (1) Niedertemperaturbetrieb steht für Brennwertkessel bei 30 °C, für Niedertemperaturkessel bei 37 °C und für andere Heizgeräte (am Heizgeräteeinlass) bei 50 °C. (2) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60 °C am Heizgeräteeinlass und eine Vorlauftemperatur von 80 °C am Heizgeräteauslass.

  • Seite 17: Abmessungen Und Anschlüsse

    Abmessungen AD-3000809-01 Anschließen des Abgasstutzens; Gasanschluss; Gas 220 Ace 160; Ø 150 mm Gas 220 Ace ; R 1-Zoll-Außengewinde Gas 220 Ace 200 - 250 - 300; Ø 200 mm Gas 220 Ace 200 - 250 - 300; R 1½-Zoll-Außenge­...

  • Seite 18: Elektrischer Schaltplan

    3 Technische Angaben Vorlaufanschluss; Zweiter Zentralheizungsrücklaufanschluss (Option); Gas 220 Ace ; R 1¼-Zoll-Außengewinde Gas 220 Ace ; R 1¼-Zoll-Außengewinde Gas 220 Ace 200 - 250 - 300;R 2-Zoll-Außengewin­ Gas 220 Ace 200 - 250 - 300; R 2-Zoll-Außengewin­ Zentralheizungsrücklaufanschluss; Siphonanschluss Gas 220 Ace ;...
  • Seite 19 3 Technische Angaben 23 L-Bus-Anschlüsse für zusätzliche Steuerplatinen (abhängig vom Heizkesselmodell) 7665064 - v.04 - 08022018...

  • Seite 20: Produktbeschreibung

    4 Produktbeschreibung Produktbeschreibung Der Quinta AceGas 220 Ace Heizkessel wird mit einer Kombination aus Schaltfeld und Regelungsleiterplatte geliefert. Der Inhalt dieser Anleitung basiert auf der folgenden Software- und Navigationsinformation: Softwarever­ Bezeichnung / navigiere zu sion HeizkesselGas 220 Ace 0.17 FSB-WHB-HE-150-300 Schaltfeld HMI T-control 1.15 Menü...

  • Seite 21: Regelung

    4 Produktbeschreibung 4.1.4 Regelung Ein/Aus-Regler Die Wärmezufuhr variiert zwischen den Mindest- und Höchstwerten auf Grundlage der am Heizkessel eingestellten Vorlauftemperatur. Am Heiz­ kessel kann ein zweiadriger Ein/Aus-Thermostat oder ein Power-Stea­ ling-Thermostat angeschlossen werden. Modulierende Regelung Die Wärmezufuhr variiert zwischen den Mindest- und Höchstwerten auf Grundlage der durch den modulierenden Regler vorgegebenen Vorlauf­...

  • Seite 22: Umwälzpumpe

    4 Produktbeschreibung densatsammler p und Luftkasten p . Wenn der Druckunterschied größer als 6 mbar ist, wird der Heizkessel gesperrt. Nach Beseitigung der Stö­ rungsursache kann der Heizkessel entsperrt werden. 4.1.11 Umwälzpumpe Abb.3 Hydraulischer Widerstand Gas 220 ΔP Heizkesselwiderstand (mbar) Ace 160 Q Massenstrom (m 8 9 10 11 12 13 14...

  • Seite 23: Hauptkomponenten

    4 Produktbeschreibung Hauptkomponenten Abb.5 Hauptkomponenten Zentralheizungsrücklaufrohr Verkleidung/Luftkasten Luftzufuhr Schaltfeld Ein/Aus-Schalter Service-Anschluss (PC-Anschluss) LED-Innenbeleuchtung Luftdruckdifferenzschalter Vorlauffühler Brenner Adapter Wärmetauscher Rückschlagventil Temperaturfühler für Wärmetauscher Zündtrafo Wasserdruckfühler Inspektionsdeckel des Wärmetauschers Füll-/Entleerungshahn Rahmen Siphon Einstellschraube Transportrad Ansaugschalldämpfer Kondensatsammler Prüföffnung für Gasdruck Venturi AD-0001160-01 Gasventilbaugruppe Steuereinheit (CU-GH) Gebläse Abgas-Verbindungsrohr...

  • Seite 24: Beschreibung Des Hauptbildschirms

    4 Produktbeschreibung 4.3.2 Beschreibung des Hauptbildschirms Dieser Bildschirm wird nach dem Einschalten des Gerätes oder nach der Unterbrechung des Stand-by-Betriebs (schwarzer Bildschirm) angezeigt. Sie können diesen Bildschirm stets über die Zurück-Taste aufrufen. Abb.7 Symbole auf dem Hauptbildschirm 1 Symbol zur Anzeige des aktuellen Status des Gerätes 2 Fehleranzeige (nur sichtbar, wenn ein Fehler festgestellt wurde) 3 Datum und Uhrzeit 17-04-2016 11:20...

  • Seite 25: Durch Das Hauptmenü Navigieren

    4 Produktbeschreibung Energiesparmodus Warmwasserbereitungs-Beschleunigung EIN Frostschutz Alle Kreise (Gruppen) Wasserdruck Allgemeiner Kreis (Gruppe) Außentemperaturfühler Wohnzimmer Pumpe Küche 3-Wege-Ventil Schlafzimmer Trinkwasserspeicher Arbeitszimmer Gaskessel Keller (1) Anpassbares Symbol für Heizkreis (Gruppe). 4.3.5 Durch das Hauptmenü navigieren Abb.9 Den Wählknopf drehen 1. Durch Drehen des Drehknopfs die verfügbaren Menüs auswäh­...

  • Seite 26: Standardlieferumfang

    4 Produktbeschreibung Abb.12 Die Hauptmenütaste drücken 4. Die Taste drücken, um zum Hauptmenü zurückzukehren. AD-0001299-02 Abb.13 Die Rücktaste drücken 5. Im Hauptmenü die Taste drücken, um die Hauptanzeige aufzuru­ fen. Wichtig: Das Display schaltet in den Standby-Modus (= schwarzer Bild­ schirm), wenn 1 Minute lang keine Taste gedrückt wird.

  • Seite 27: Vor Der Installation

    5 Vor der Installation Vor der Installation Installationsvorschriften Warnung! Der Heizkessel muss von einem qualifizierten Heizungsfachmann unter Einhaltung der vor Ort geltenden Vorschriften installiert wer­ den. Auswahl des Aufstellungsorts 5.2.1 Typschild Abb.14 Lage des Typschilds Auf dem Typenschild am Heizkessel sind die Seriennummer und wichtige Spezifikationen des Heizkessels, wie z.

  • Seite 28: Transport

    5 Vor der Installation Gefahr! Das Lagern von brennbaren Produkten und Substanzen im Heiz­ kessel oder in dessen Nähe (auch vorübergehend) ist untersagt. Vorsicht! Der Heizkessel muss in einem frostfreien Raum installiert wer­ den. Der Heizkessel muss mit einem geerdeten elektrischen An­ schluss versehen sein.

  • Seite 29: Auspacken Und Vorarbeiten

    5 Vor der Installation Vorsicht! Die Transporträder unter dem Heizkessel sind ausschließlich für den Transport vorgesehen und sollen nicht verwendet werden, wenn sich der Heizkessel bereits in seiner endgültigen Position befindet. Auspacken und Vorarbeiten Abb.17 Den Heizkessel auspacken 1. Die Verpackungsbänder durchschneiden und entfernen. 2.

  • Seite 30: Installation

    6 Installation Installation Allgemeines Warnung! Der Heizkessel muss von einem qualifizierten Heizungsfachmann unter Einhaltung der vor Ort geltenden Vorschriften installiert wer­ den. Vorbereitung 6.2.1 Positionierung des Heizkessels Abb.18 Position der Einstellschrauben 1. Platzieren Sie den Heizkessel mithilfe der Transporträder in der kor­ rekten Position.

  • Seite 31: Anschließen Des Heizkreises

    6 Installation Wichtig: Spülen Sie die Anlage mit einer Wassermenge aus, die mindes­ tens dem dreifachen Volumen der Anlage entspricht. Spülen Sie die Warmwasserrohre mit einer Wassermenge aus, die mindes­ tens dem 20-fachen des Rohrleitungsvolumens entspricht. 6.3.2 Anschließen des Heizkreises Abb.19 Zufuhr- und Rücklaufanschlüsse 1.

  • Seite 32: Gasanschluss

    6 Installation 6. Einen Kunststoffablaufschlauch mit der Mindestgröße Ø 40 mm da­ ran befestigen, der in den Ablauf führt. Hinweis: Die Luftöffnung am Siphon verhindert das Absaugen, wenn der Ablaufschlauch sicher am Ablauf angeschlossen ist. Gefahr! Der Siphon muss immer mit Wasser gefüllt sein. Dadurch wird verhindert, dass Abgase in den Raum eindringen.

  • Seite 33: Abgas-/Zuluftführung

    AD-3001055-01 Raumluftunabhängige Ausführung Dachdurchführung und An­ schlussmaterial Abgasabführung über das Dach. Die Einlassöffnung für Luftzufuhr befindet sich Remeha, kombiniert mit An­ im selben Druckbereich wie die Abführung (z. B. schlussmaterial von Muelink konzentrische Dachdurchführung). & Grol Cox Geelen Muelink & Grol...

  • Seite 34: Anforderungen Für Den Schacht Für C

    6 Installation Prinzip Beschreibung Zugelassene Hersteller Diese Geräteart wird vom Hersteller ohne Zufuhr- Bei der Auswahl des Materials und Abführungssystem geliefert. ist Folgendes zu beachten: Kondenswasser muss zum Gerät zurückfließen Das Material muss der Ab­ gastemperatur dieses Geräts standhalten. Maximal zulässige Zirkulation von 10%.

  • Seite 35: Material

    6 Installation Abb.22 Mindestabmessungen des Wichtig: Schachts oder Kanals Der Schaft muss den Luftdichte-Anforderungen der örtlichen Vor­ schriften entsprechen. Wichtig: Ø Stutzen gründlich reinigen, wenn beschichtete Leitungen und/ oder ein Luftzufuhranschluss verwendet wird. Es muss die Möglichkeit bestehen, den beschichteten Kanal zu prüfen.

  • Seite 36: Abmessungen Abgasstutzenleitung

    6 Installation 6.5.4 Abmessungen Abgasstutzenleitung Warnung! Die mit dem Abgasadapter verbundenen Leitungen müssen hin­ sichtlich der Abmessungen die folgenden Anforderungen erfüllen. Abb.24 Abmessungen offener Anschluss Äußere Abmessungen Abgasstutzenleitung Tab.14 Leitungsabmessungen (min.-max.) 150 mm 149 - 151 mm 200 mm 199 - 201 mm ød AD-3001094-01 Abb.25...
  • Seite 37 Wenn der Kessel Baustaub ausgesetzt ist, dann ist die Verwen­ dung des Lufteinlassfilters vorgeschrieben. Tab.16 Maximale Schornsteinlänge (L) Durchmesser 130 mm 150 mm 200 mm 250 mm Gas 220 Ace 160 37 m 50 m 50 m 50 m Gas 220 Ace 200 16 m 35 m 50 m...

  • Seite 38: Ergänzende Anweisungen

    Abgasstutzen beträgt 36 m. Tab.18 Maximale Schornsteinlänge (L) Durchmesser 130 mm 150 mm 200 mm 250 mm Gas 220 Ace 160 27 m 64 m 100 m 100 m Gas 220 Ace 200 21 m 100 m...

  • Seite 39: Anschließen Des Abgasstutzens

    6 Installation Brennwert Ein direkter Anschluss des Abgasstutzens an strukturelle Kanäle ist auf­ grund der Kondensation nicht erlaubt. Wenn Kondensat aus einer Kunststoff- oder Edelstahlleitung zurück in den Aluminiumbereich im Abgasstutzen fließen kann, muss dieses Kon­ densat über einen Sammler abgeführt werden, bevor es das Aluminium erreichen kann.

  • Seite 40: Spezifische Luft- Und Abgas-Anwendungen

    6 Installation 6.5.9 Spezifische Luft- und Abgas-Anwendungen Wichtig: Wenn der Heizkessel in einer Abgas-Überdruck-Kaskade verwen­ det wird, muss Folgendes auf dem mitgelieferten Klebeetikett an­ gegeben werden: Dieses Zentralheizungsgerät ist eingestellt für... Dieses Klebeetikett muss neben das Typenschild des Heizkessels geklebt werden. Weitere Informationen erhalten Sie auf Anfrage.

  • Seite 41: Einbau Des Schaltfelds

    6 Installation Vorsicht! Das Ersatzkabel muss immer bei Remeha bestellt werden. Das Netzkabel darf nur von Remeha oder von einem von Remeha zertifizierten Heizungsfachmann ausgetauscht werden. Der Stecker des Heizkessels muss stets zugänglich sein. Die Schalttafel muss noch immer im Schalttafelgehäuse eingebaut sein.

  • Seite 42: Installation Der Anschlussdose

    6 Installation 6.6.4 Installation der Anschlussdose Abb.34 Installation und Anschluss der An­ Die Anschlussdose enthält die Standardleiterplatte CB-01 und die optiona­ schlussdose le(n) Leiterplatte(n) für die externen Anschlüsse. Die Anschlussdose ist standardmäßig im Lieferumfang des Heizkessels enthalten. Die mitgelie­ ferten Verbindungskabel verwenden, um die Anschlussdose mit der Steu­ ereinheit zu verbinden.

  • Seite 43: Anschlussmöglichkeiten Der Standardleiterplatte

    6 Installation 6.6.5 Anschlussmöglichkeiten der Standardleiterplatte Standardleiterplatte Abb.35 Standardleiterplatte Die Standardleiterplatte befindet sich in der Anschlussdose. An die Stan­ dardleiterplatte können verschiedene Thermostate und Regelungen ange­ schlossen werden. Je nach ausgewählter Ausführung des Heizkessels kann die Standard- Hauptplatine um weitere Platinen ergänzt werden. Pump 0-10 On/off...
  • Seite 44 6 Installation Abb.39 Außenfühler 1. Das zweiadrige Kabel an die Tout-Klemmen der Klemmleiste an­ schließen. Wichtig: Tout Dieser Außenfühler kann auch mit dem OpenTherm-Regler ver­ wendet werden. In diesem Fall muss die gewünschte Heizkennli­ nie an der Regelung eingestellt werden. AD-3000973-01 Abb.40 Interne Heizkennlinie...

  • Seite 45: Analogeingang

    6 Installation Anschluss der modulierenden Regelung Abb.43 Modulierende Regelung OT OpenTherm-Regelung Der Heizkessel ist standardmäßig mit einem OpenTherm-Anschluss aus­ Pump 0-10 On/off gestattet. Dies ermöglicht ohne weitere Anpassungen den Anschluss von Tout modulierenden OpenTherm-Thermostaten (Raumtemperatur-, Kaskaden- und witterungsgeführte Thermostate). Außerdem ist der Heizkessel für OpenTherm Smart Power geeignet.

  • Seite 46: Befüllen Der Anlage

    6 Installation Eingangssignal (V) Abgegebene Heizleis­ Beschreibung tung (%) 2,0–10 0–100 Gewünschte Heizleis­ tung Sperreingang Abb.46 Sperreingang Der Heizkessel verfügt über einen Sperreingang. Dieser Eingang ist auf der Klemmleiste mit BL bezeignet. Die Funktion des Eingangs über den Parameter AP001 ändern. Warnung! Ausschließlich für potentialfreie Kontakte geeignet.

  • Seite 47: Befüllen Des Siphons

    6 Installation Warnung! Dem Wasser der Zentralheizung ohne vorherige Abstimmung mit Remeha keine chemischen Arbeitsstoffe hinzufügen. Beispiele: Frostschutzmittel, Wasserenthärter, Arbeitsstoffe zum Erhöhen oder Verringern des pH-Werts, chemische Zusätze und/oder Hemmstoffe. Diese Arbeitsstoffe können zu Fehlern im Heizkessel führen und den Wärmetauscher beschädigen.

  • Seite 48: Inbetriebnahme

    7 Inbetriebnahme Inbetriebnahme Checkliste vor der Inbetriebnahme 7.1.1 Vorbereitung des Kessels auf die Inbetriebnahme Verfahren zur Vorbereitung des Kessels auf die Inbetriebnahme 1. Den Gaskreis überprüfen. 2. Den Hydraulikkreis überprüfen. 3. Prüfen Sie den Wasserdruck in der Heizungsanlage. 4. Prüfen Sie die elektrischen Anschlüsse am Thermostat sowie den weiteren externen Komponenten.

  • Seite 49: Einstellungen Gasversorgung

    1. Die Gasblende in die Gasarmatur einsetzen. Wenn der Heizkessel für G30/G31 (Butan/Propan) modifiziert ist: Tab.24 Gasblende für G30/G31 (Butan/Propan) Gasblende für G30/G31 (Butan/Propan) Ø (mm) Gas 220 Ace 160 Gas 220 Ace 200 12.0 Gas 220 Ace 250 12.0 Gas 220 Ace 300 14.0...
  • Seite 50 7 Inbetriebnahme 2. Gegebenenfalls die Drehzahl des Gebläses, wie in der Tabelle an­ gegeben, einstellen Die Einstellung kann mit einer Parametereinstel­ lung geändert werden. Fachhandwerker-Menü > Installationseinstellungen > FSB-WHB-HE-150-300 > Gas fired heat engin > Parameter, Zähler, Signale > Parameter. Tab.25 Werkseinstellungen G20 (H-Gas) Code...

  • Seite 51: Überprüfen/Einstellen Der Verbrennung

    2. Den gemessenen Wert mit den in der Tabelle angegebenen Soll­ werten vergleichen. Tab.28 Soll-/Einstellwerte für O bei Volllast für G20 (H-Gas) Werte bei Volllast für G20 (H-Gas) Gas 220 Ace 160 4.8- 5.2 Gas 220 Ace 200 4.8- 5.2 Gas 220 Ace 250 4.8- 5.2 Gas 220 Ace 300 4.8- 5.2...
  • Seite 52 Werte bei Volllast für G20 (H-Gas) (1) Nennwert Tab.29 Soll-/Einstellwerte für O bei Volllast für G25 (L-Gas) Werte bei Volllast für G25 (L-Gas) Gas 220 Ace 160 4.6- 4.9 Gas 220 Ace 200 4.6- 4.9 Gas 220 Ace 250 4.6- 4.9 Gas 220 Ace 300 4.6- 4.9...
  • Seite 53 7 Inbetriebnahme Abb.53 Position der Einstellschraube A 4. Mit der Einstellschraube A den Prozentsatz von O für den verwen­ deten Gastyp auf den Nennwert stellen. Dieser Wert sollte sich im­ mer innerhalb der Grenzwerte für die höchste und niedrigste Einstel­ lung befinden.
  • Seite 54 2. Den gemessenen Wert mit den in der Tabelle angegebenen Soll­ werten vergleichen. Tab.31 Soll-/Einstellwerte für O bei Kleinlast für G20 (H-Gas) Werte bei Kleinlast für G20 (H-Gas) Gas 220 Ace 160 - 5.6 Gas 220 Ace 200 - 5.6 Gas 220 Ace 250 - 5.6 Gas 220 Ace 300 - 5.6...

  • Seite 55: Abschließende Arbeiten

    7 Inbetriebnahme Abb.55 Position der Einstellschraube B 3. Wenn die gemessenen Werte nicht den in der Tabelle angegebenen Werten entsprechen, muss das Gas-/Luftverhältnis korrigiert wer­ den. Wichtig: Die Heizkessel werden mit einer Auswahl an Gasventilbaugrup­ pen geliefert. Die Gasventilbaugruppe im Heizkessel mit denen in den Zeichnungen vergleichen und die Zeichnung für die Position der Einstellschraube B für Kleinlast beachten.

  • Seite 56: Bedienung

    8 Bedienung Bedienung Bedienung des Schaltfelds Das Display des Schaltfelds liefert Informationen über den Heizkesselbe­ trieb und meldet eventuelle Fehler. Verweis: Die Bedienungsanleitung des Schaltfelds bietet zusätzliche Infor­ mationen zu: Ändern, Erstellen und Zurücksetzen von Einstellungen. Auslesen der Messwerte. Schaltfeldfunktionen. Löschen des Fehlerspeichers.

  • Seite 57: Einstellungen

    9 Einstellungen Einstellungen Liste der Parameter Der Code der Parameter enthält immer zwei Buchstaben und drei Zahlen. Die Buchstaben stehen für: Geräteparameter Pufferparameter Parameter der Kreise Parameter Warmwasser Parameter Smart Solutions Parameter Gasheizkessel Parameter Zentralheizung 9.1.1 Beschreibung der Parameter - FSB-WHB-HE-150-300 Tab.34 Fachhandwerker-Menü...
  • Seite 58 9 Einstellungen Code Anzeigetext Beschreibung Bereich CP020 HK, Funktion Funktionalität der Heizkreis 0 = Aus 1 = Direkt Mischerheizkreis 3 = Schwimmbad Hochtemperatur 5 = Lufterhitzer Trinkwarmwassers peicher 7 = elekt. Trinkwarmwasser 8 = Zeitprogramm 9 = Prozesswärme 10 = Trinkwarmwassers peicher Schichtenspeicher...
  • Seite 59 9 Einstellungen Code Anzeigetext Beschreibung Bereich CP240 HK, Einfluss RG Einfluss des Raumsensors in 0- 10 der Heizkreis CP250 HK, Raumgerätkal. Einstellung des Sensors in -5 °C- 5 °C der Heizkreis CP320 HK, Modus Heizkreisbetrieb, Modus 0 = Zeitprogramm 1 = Manuell 2 = Frostschutz 3 = Temporär CP340...

  • Seite 60: Ändern Der Parameter

    9 Einstellungen Code Anzeigetext Beschreibung Bereich CP740 HK Abkühlgrad. Auswahl der 0 = Langsamer Abkühlgeschwindigkeit des 1 = Langsam Heizkreises 2 = Normal 3 = Schneller 4 = Schnellste CP750 Max HK Maximale Vorheizzeit 0 Min- 65000 Min Vorheizzeit Heizkreis CP780 Zonen Regel'strat.

  • Seite 61: Zähler - Fsb-Whb-He-150-300

    9 Einstellungen 3. Wählen Sie Parameter, Zähler, Signale aus. Abb.58 Parameter, Zähler, Signale A Wählen Sie die gewünschten Parameter, Zähler oder Signale aus. B Liste der Einstellungen 4. Wählen Sie Zähler oder Signale aus. Eine Liste aller verfügbaren Zähler und Signale wird angezeigt. 5.

  • Seite 62: Signale - Fsb-Whb-He-150-300

    9 Einstellungen 9.3.3 Signale - FSB-WHB-HE-150-300 Tab.37 Fachhandwerker-Menü > Installationseinstellungen > FSB-WHB-HE-150-300 > CH (Zone Direct) > Parameter, Zähler, Signale > Signale Wert Anzeigetext Beschreibung Bereich CM030 HKTRaum Raumtemperatur der Heizkreis -60 °C- 60 °C CM120 Akt.Modus HK Aktueller Modus der Heizkreis 0 = Zeitprogramm 1 = Manuell 2 = Frostschutz...
  • Seite 63 9 Einstellungen Wert Anzeigetext Beschreibung Bereich AM091 Jahreszeitenmodus Jahreszeitenmodus aktiv (Sommer/ 0 = Winter Winter) 1 = Winter - Frostschutz aktiv 2 = Übergangszeit 3 = Sommer AP078 Außensensor aktiv. Außentemperatursensor für die 0 = Nein Anwendung aktiviert 1 = Ja Tab.40 Fachhandwerker-Menü...
  • Seite 64 9 Einstellungen Status Brennerstart Heizbetrieb Trinkwarmwasserbetrieb Brennerstop Pumpennachlauf Kühlbetrieb Reglerstopp Startverhinderung Störverriebelung Teilllast (Schonrsteinfeger) Max. Heizleistung (Schonrsteinfeger) Max. Trinkwasserleistung (Schonrsteinfeger) Manuelle Wärmeanforderung Heizen Kesselfrostschutz Entlüftungsprogramm Abkühlung Steuergerät Reset Automatische Befüllung Angehalten Gerätemodus Tab.43 Substatusnummern Substatus Standby Pausenzeit Schliessen Hydraulikventil Stop Pumpe Warten auf Brennerstartbedingungen Externes Gasventil schließen Start Brenner...
  • Seite 65 9 Einstellungen Substatus Leistungsgeregelt Leistungsgeregelt Gradient 1 Leistungsgeregelt Gradient 2 Leistungsgeregelt für Flammenschutz Stabilisierungszeit Kaltstart Heizung wieder anfangen Stop Brenner Gebläsenachlauf Externes Gas-/ und Abgasventil schließen Brenner stop Gebläse stop Leistungsbegrenzung durch zu hohe Abgastemperatur Pumpennachlauf Start Pumpe Öffnen Hydraulikventil Kessel Antipendelzähler Initialisierung abgeschlossen Initialisierung Csu...

  • Seite 66: 10 Wartung

    Wartungssatz verwendet werden muss. Diese War­ tungssätze enthalten alle Teile und Dichtungen, die für die entsprechen­ den Wartungsarbeiten benötigt werden. Diese von Remeha zusammenge­ stellten Wartungssätze (A, B oder C) können bei Ihrem Ersatzteillieferan­ ten geordert werden.

  • Seite 67: Ein Neues Wartungsintervall Beginnen

    Für eine Zwischenwartung ist es ratsam, im Wartungsmenü des Heizkes­ sels nachzulesen, welche Wartung durchgeführt werden sollte. Den ange­ zeigten Remeha-Wartungssatz (A, B oder C) verwenden. Diese Wartungs­ meldung muss durch Zurücksetzen verhindert werden. Das nächste War­ tungsintervall beginnen. Gehen Sie wie folgt vor: 1.

  • Seite 68: Überprüfung Des Ionisationsstroms

    10 Wartung Verweis: Weitere Informationen erhalten Sie in unseren Wasserqualitäts­ richtlinien. Dieses Handbuch ist Teil der Dokumentation, die mit dem Kessel geliefert wird. Befolgen Sie stets die Anweisungen in dem oben genannten Dokument. 10.3.3 Überprüfung des Ionisationsstroms 1. Den Ionisationsstrom bei Volllast und bei Teillast kontrollieren. Nach 1 Minute ist der Wert stabil.
  • Seite 69 10 Wartung Überprüfen der Seite – des Druckdifferenzschalters Abb.60 SeiteSchweißschlackedes Luft­ 1. Den kurzen, dunkelfarbigen Silikonschlauch auf der Seite – (P2) des druckdifferenzschalters Druckdifferenzschalters entfernen. 2. Die Seite – des Druckdifferenzschalters mit dem Schlauch an ein Ende des T-Stücks anschließen. 3.

  • Seite 70: Überprüfen Der Vps-Gasleckkontrolle

    10 Wartung 10.3.7 Überprüfen der VPS-Gasleckkontrolle Leckprüfung am VPS Abb.61 Leckprüfung am VPS 1. Den Heizkessel abschalten. 2. Den Gasabsperrhahn des Heizkessels schließen. 3. Die Schraube in der Prüföffnung P1 herausdrehen, um die Gaslei­ tung drucklos zu machen. 4. Sobald die Gasleitung drucklos ist, die Schraube wieder festziehen. 5.
  • Seite 71 10 Wartung Überprüfen des VPS-Schalterwerts Abb.62 Überprüfen des VPS-Schalterwerts 1. Die Gasventilbaugruppe drucklos machen; zunächst den Schlauch entfernen, der an Prüföffnung 3 der Gasventilbaugruppe ange­ schlossen ist (auf der anderen Seite des VPS-Druckschalters). 2. Etwa 10 Sekunden warten und dann den abgenommenen Schlauch wieder an Messpunkt P2 der Gasventilbaugruppe anschließen.

  • Seite 72: Überprüfen Des Mindestgasdruckschalters Gps

    Wenn der gemessene Druck geringer ist, den Gasdruckschalter richtig einstellen oder austauschen. Tab.44 Wert des Mindestgasdruckschalters Mindestwert (mbar) Gas 220 Ace 160 Gas 220 Ace 200 Gas 220 Ace 250 Gas 220 Ace 300 X mbar ≤ 10.0 AD-0001184-01 7665064 - v.04 - 08022018...

  • Seite 73: Überprüfung Des Brenners Und Reinigung Des Wärmetauschers

    10 Wartung 10.3.9 Überprüfung des Brenners und Reinigung des Wärme­ tauschers Abb.64 Überprüfung des Brenners 1. Den Steckverbinder der Ionisations-/Zündelektrode vom Zündtrafo entfernen. Vorsicht! Das Zündkabel ist mit der Ionisations-/Zündelektrode fest verbun­ den und kann daher nicht entfernt werden. 2. Die 2 Schrauben der Ionisations-/Zündelektrode lösen. 3.

  • Seite 74: 10.3.10 Reinigen Des Kondensatsammlers

    10 Wartung 10.3.10 Reinigen des Kondensatsammlers Abb.65 Reinigen des Kondensatsammlers 1. Den Ansaugschalldämpfer entfernen. 2. Die Dichtungskappe vom Kondensatsammler entfernen. 3. Spülen Sie den Kondensatsammler mit einem möglichst starken Wasserstrom aus. Warnung! Verhindern, dass beim Spülvorgang Wasser in den Heizkessel ge­ langt.

  • Seite 75: Austausch Der Ionisations- Und Zündelektrode

    10 Wartung 10.4.1 Austausch der Ionisations- und Zündelektrode Abb.67 Austausch der Ionisations- und Die Ionisations- und Zündelektrode muss ausgetauscht werden, wenn: Zündelektrode Der Ionisationsstrom < 4 µA beträgt. Die Elektrode beschädigt oder verschlissen ist. Die Elektrode im Wartungssatz enthalten ist. 1.

  • Seite 76: Wiedereinbau Des Heizkessels

    10 Wartung Abb.68 Überprüfen der Rückschlagklappe 1. Die 3 Schrauben vom Adapter am Rückschlagklappenhalter lösen (Drehmoment 15 Nm). 2. Ionisations-/Zündelektrode entfernen. 3. Die 3 Muttern vom Adapter am Wärmetauscher lösen (Drehmoment 15 Nm). 4. Vorsichtig den Adapter mit dem Brenner vom Wärmetauscher ent­ fernen.

  • Seite 77: Entsorgung

    10 Wartung 10.5 Entsorgung 10.5.1 Ausbau/Recycling Wichtig: Ausbau und Entsorgung des Heizkessels müssen von einem qua­ lifizierten Fachmann unter Einhaltung der örtlichen und nationalen Vorschriften durchgeführt werden. Zum Ausbauen des Heizkessels wie folgt vorgehen: 1. Den elektrischen Anschluss des Heizkessels ausschalten. 2.

  • Seite 78: 11 Fehlerbehebung

    Die Bedeutung der Codes ist in den verschiedenen Fehlercodetabellen aufgeführt. Notieren Sie sich den angezeigten Code. Wichtig: Der Fehlercode wird zum schnellen und richtigen Auffinden des Fehlers und für den Kundendienst durch Remeha benötigt. 11.1.1 Warnung - FSB-WHB-HE-150-300 Tab.45 Warncodes...

  • Seite 79: Sperrung - Fsb-Whb-He-150-300

    11 Fehlerbehebung Code Anzeigetext Beschreibung Abhilfe A02.49 Fehlgeschl. Initial. Interner Fehler: Fehlgeschlagene SCB-Leiterplatte nicht gefunden: Initialisierung (Knoten) Automatische Erkennungsfunktion ausführen. A03.17 Sich.prüf.Gasv.reg. Sicherheitsüberprüfung Keine Aktion erforderlich. Das Gerät Gasventilregelung nimmt den Betrieb automatisch wieder auf. 11.1.2 Sperrung - FSB-WHB-HE-150-300 Tab.46 Sperrcodes Code Anzeigetext...
  • Seite 80 11 Fehlerbehebung Code Anzeigetext Beschreibung Abhilfe H01.07 Max. Delta. TWT-TR Maximale Differenz zwischen Maximale Differenz zwischen Wärmetau­ Wärmetauschertemperatur und scher und Rücklauftemperatur über­ Rücklauftemperatur schritten: Kein Durchfluss oder unzureichender Durchfluss: Zirkulation überprüfen (Richtung, Pumpe, Ventile). Den Wasserdruck überprüfen. Sauberkeitszustand des Wärmetau­ schers überprüfen.
  • Seite 81 11 Fehlerbehebung Code Anzeigetext Beschreibung Abhilfe H01.14 Max TVorlauf Die Vorlauftemperatur hat den maximal Vorlauftemperatursensor über Normal­ zulässigen Betriebswert überschritten bereich (Maximalthermostat): Mangelhafte Verbindung: Verkabelung und Anschlüsse überprüfen. Falsch angebrachter Fühler: Überprü­ fen, ob der Fühler korrekt montiert ist. Fühler defekt: Fühler austauschen. Kein Durchfluss oder unzureichender Durchfluss: Zirkulation überprüfen (Richtung,...

  • Seite 82: Verriegelung - Fsb-Whb-He-150-300

    11 Fehlerbehebung Code Anzeigetext Beschreibung Abhilfe H02.36 Funkt.Gerät getrennt Funktionelles Gerät wurde getrennt Fehler in der Datenübertragung mit der SCB-Leiterplatte: Mangelhafte Verbindung mit dem DA­ TENBUS: Verkabelung überprüfen. Keine Leiterplatte: Schließen Sie die Leiterplatte erneut an oder rufen Sie sie oder mithilfe der Auto-detect-Funk­ tion aus dem Speicher ab.
  • Seite 83 11 Fehlerbehebung Code Anzeigetext Beschreibung Abhilfe E00.04 TRückl. Offen Rücklauftemperatursensor wurde Unterbrechung des Rücklauftemperatur­ entfernt oder misst eine Temperatur fühlers: unter dem zul. Bereich Mangelhafte Verbindung: Verkabelung und Anschlüsse überprüfen. Falsch angebrachter Fühler: Überprü­ fen, ob der Fühler korrekt montiert ist. Fühler defekt: Fühler austauschen.
  • Seite 84 11 Fehlerbehebung Code Anzeigetext Beschreibung Abhilfe E01.04 Fehler Flamme aus Fehler: unbeabsichtigt Flammenaus, 5x Fünfmaliger Flammabriss: aufgetreten Gasleitung entlüften. Prüfen, ob der Gasabsperrhahn richtig geöffnet ist. Druck der Gasversorgung prüfen. Funktion und Einstellung der Gasven­ tilbaugruppe überprüfen. Sicherstellen, dass weder die Luftzu­ leitung noch die Abgasabfuhrleitung verstopft sind.
  • Seite 85 11 Fehlerbehebung Code Anzeigetext Beschreibung Abhilfe E04.00 Par Gasv. Lev.5 Parameter Gasventilregelung Level 5 Sicherheitsparameter nicht OK: nicht korrekt oder fehlen Mangelhafte Verbindung: Verkabelung und Steckverbinder überprüfen E04.01 Kurzsch. Vorlauf.fü. Kurzschluss Vorlauftemperaturfühler Vorlauftemperaturfühler kurzgeschlos­ oder oberhalb des zulässigen sen: Wertebereiches Mangelhafte Verbindung: Verkabelung und Anschlüsse überprüfen.
  • Seite 86 11 Fehlerbehebung Code Anzeigetext Beschreibung Abhilfe E04.09 Max.Spreiz.Abg.übers Maximale Spreizung Abweichung der Werte des Rauchgas- (Abgastemperaturfühler 1+2) Temperaturfühlers: überschritten Schlechte Verbindung: Schlechte Ver­ bindung. Fühler defekt: Fühler austauschen. E04.10 Keine Fl.n.Sich.zeit Keine Flamme nach Sicherheitszeit Fünf fehlerhafte Brennerstarts: Kein Zündfunke: Verkabelung zwischen PCU-Elekt­...

  • Seite 87: Fehlerspeicher

    11 Fehlerbehebung Code Anzeigetext Beschreibung Abhilfe E04.12 Fl.erk.vor.Bren.st. Flammenerkennung vor Brennerstart Falsches Flammensignal: Der Brenner glüht noch: O einstellen Ionisationsstrom gemessen, aber kei­ ne Flamme vorhanden: Zünd- und Io­ nisationselektrode überprüfen. Gasventil defekt: Gasventil austau­ schen. Zündtrafo defekt: Zündtrafo austau­ schen.

  • Seite 88: 12 Ausbau/Recycling

    12 Ausbau/Recycling 12 Ausbau/Recycling Wichtig: Ausbau und Entsorgung des Heizkessels müssen von einem qua­ lifizierten Fachmann unter Einhaltung der örtlichen und nationalen Vorschriften durchgeführt werden. Zum Ausbauen des Heizkessels wie folgt vorgehen: 1. Den elektrischen Anschluss des Heizkessels ausschalten. 2. Die Gaszufuhr schließen. 3.

  • Seite 89: 13 Ersatzteile

    13 Ersatzteile 13 Ersatzteile 13.1 Allgemeines Defekte oder verschlissene Heizkesselteile nur durch Originalteile oder empfohlene Bauteile ersetzen. Das zu ersetzende Bauteil kann an die RemehaQualitätssicherung ge­ schickt werden, wenn das entsprechende Bauteil unter die Garantiebedin­ gungen fällt (siehe Allgemeine Verkaufs- und Lieferbedingungen). 7665064 - v.04 - 08022018...

  • Seite 90: Bauteile

    13 Ersatzteile 13.2 Bauteile Abb.70 Gas 220 Ace 160 AD-0801150-01 7665064 - v.04 - 08022018...
  • Seite 91 13 Ersatzteile Abb.71 Gas 220 Ace 200 - 250 - 300 AD-0801156-01 7665064 - v.04 - 08022018...

  • Seite 92: 14 Anhang

    14 Anhang 14 Anhang 14.1 ErP Informationen 14.1.1 Anlagendatenblatt Tab.48 Anlagendatenblatt Remeha - Gas 220 Ace Energieeffizienzklasse für die jahreszeitbedingte Raum­ heizung Wärmenennleistung (Prated oder Psup) Jahreszeitbedingte Raumheizungs-Energieeffizienz Jährlicher Energieverbrauch Schallleistungspegel L in Innenräumen Verweis: Informationen zu konkreten Sicherheitsmaßnahmen bei Einbau, Installation und Wartung: Sicherheit, Seite 6 14.2...

  • Seite 93: Kontrollliste Für Inbetriebnahme

    14 Anhang 14.3 Kontrollliste für Inbetriebnahme Tab.49 Checkliste Aufgaben für die Inbetriebnahme Bestätigung System mit Wasser befüllen und Wasserdruck prüfen Siphon mit Wasser füllen Zentralheizungsanlage entlüften Dichtheit der wasserseitigen Anschlüsse prüfen Angebotene Gasart prüfen. Ist der Heizkessel für das bereitgestellte Gas geeignet? Druck der Gasversorgung prüfen Kapazität des Gaszählers prüfen Gasart auf Typschild notieren...

  • Seite 94: Kontrollliste Für Jährliche Wartungsarbeiten

    14 Anhang 14.4 Kontrollliste für jährliche Wartungsarbeiten Tab.50 Kontrollliste für jährliche Wartungsarbeiten Inspektions- und/oder Wartungsarbeiten Bestätigung Wasserdruck prüfen Wasserqualität prüfen Ionisationsstrom prüfen Luftzufuhr- und Abgasabführungsanschlüsse prüfen Verbrennung (O ) bei Volllast und Kleinlast prüfen PS-Druckdifferenzschalter prüfen VPS-Gasleckkontrolle prüfen (sofern vorhanden) GPS-Mindestgasdruckschalter prüfen (sofern vorhanden) Überprüfen des Brenners und Reinigen des Wärmetauschers.
  • Seite 95 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und techni­ schen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
  • Seite 96 T +49 2572 9161 - 0 F +49 2572 9161 - 102 E info@remeha.de Remeha GmbH Rheiner Strasse 151 48282 Emsdetten 7665064 - v.04 - 08022018 7665064...
