REMEHA GAS 210 ECO PRO Technische Information Seite 67

GAS 210 ECO PRO

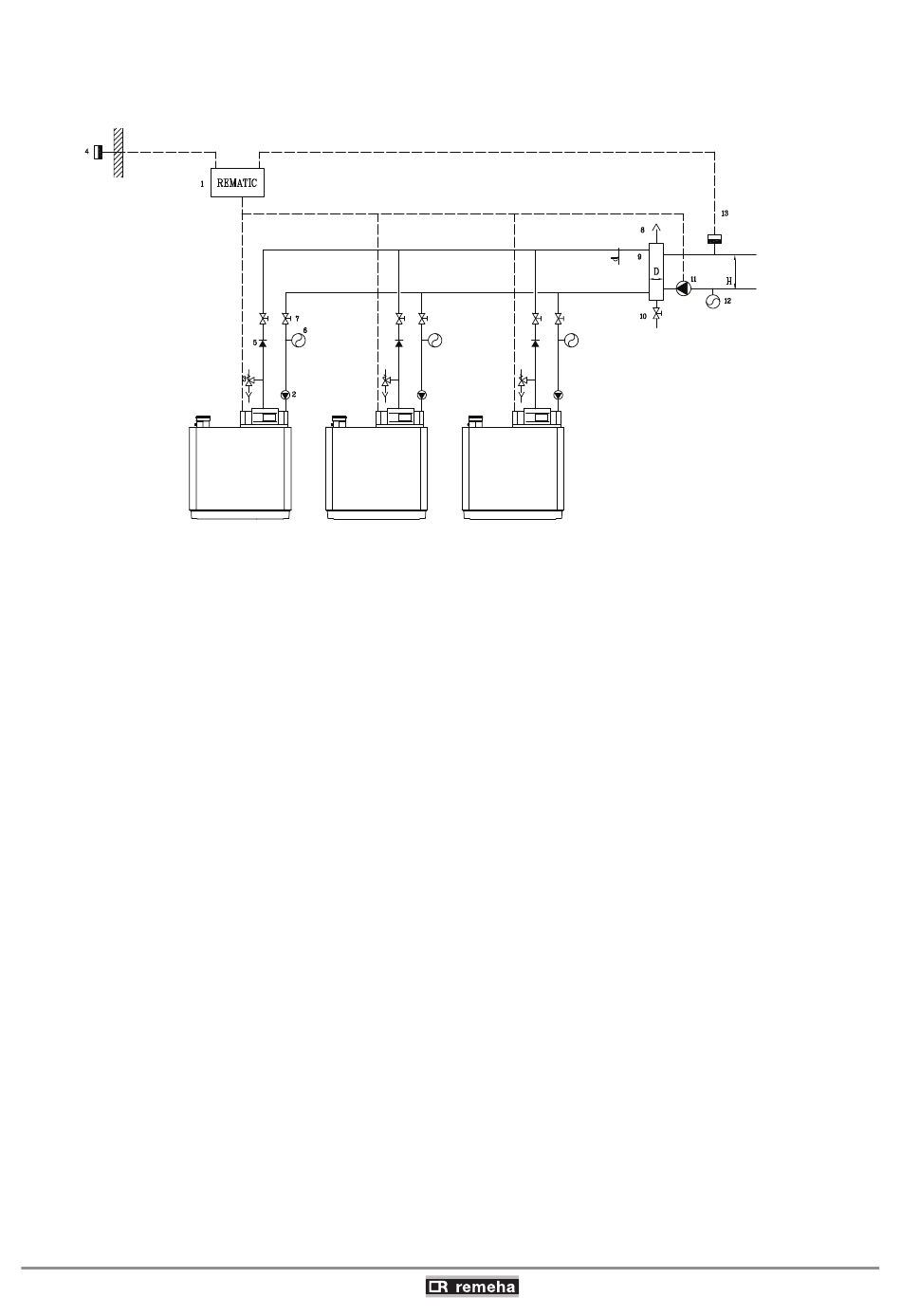

Bild 34 Beispiel für ein Hydraulikdiagramm bei Kaskadenanordnung
0021HHS00001
1. modulierender Kaskadenregler rematic®
2. Pumpe
3. Sicherheitsventil
4. Außentemperatursensor
5. Rückschlagklappe
6. Ausdehnungsgefäß
7. Handabsperrventil
04112014 - 114493-04
8. automatischer Entlüfter
9. druckloser Verteiler (wird nicht von De Dietrich Remeha
geliefert, für die Abmessungen siehe Tabelle 17)
10. Entleerungshahn
11. Anlagenpumpe
12. Anlagenausdehnungsgefäß
13. Vorlauftemperatursensor
16. Anwendungsdaten
