Calenta HP 390
5.2.8
Installation des Anbaurahmens
Setzen Sie die beiden untern Schrauben (B) ein, bis ca. 3 mm
des Gewindes übrigbleiben. Danach wird der Anbaurahmen mit
der Schraube (C) gesichert.
18
5.2.7

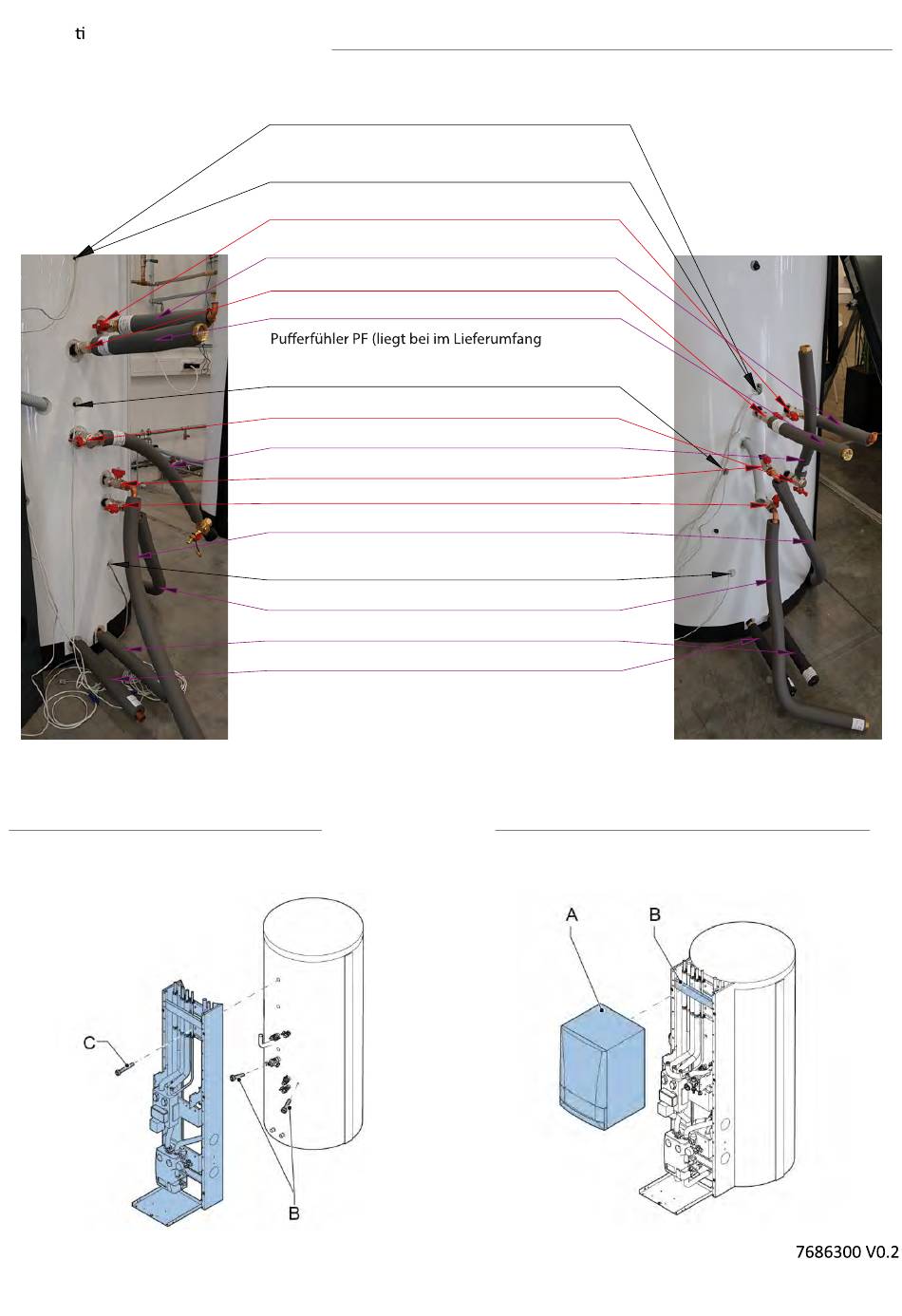

Installation der Kugelhähne, der Fühler und der Flexschläuche
Brauchwasserfühler BWF (enthalten im Lieferumfang
Calenta), Bezeichnung KVT 60 mit blauem Stecker,
Anschluss an Platine CB-03 (siehe Seite 21)
Speicherfühler oben (vormontiert an Klemme S3
des RemaCal Reglers, Bezeichnung PT 1000
Kugelhahn 3/4"-AG, Warmwasserrücklauf zum Kessel
Flexrohr DN 16 x 280
Kugelhahn 3/4"-AG, Vorlauf zum Kessel
Flexrohr DN 16 x 350
Zubehör), Bezeichnung KVT 60 ohne blauen Stecker,
Anschluss an Platine SCB-10 (siehe Seite 21)
Eck-Kugelhahn 1"-IG, Heizungsrücklauf zum Kessel
Flexrohr DN 16 x 550
Kugelhahn 3/4"-AG, Heizkreisvorlauf
Kugelhahn 3/4"-AG, Heizkreisrücklauf
Flexrohr DN 20 x 1000
Speicherfühler unten (vormontiert an Klemme S2
des RemaCal Reglers, Bezeichnung PT 1000
Flexrohr DN 20 x 1000
Flexrohr DN 20 x 350
Flexrohr DN 20 x 350
Bevor der Anbaurahmen entsprechend Kap. 5.2.8 angebracht
wird, empfieht es sich, die Kugelhähne die Temperaturfühler
und die Flexschläuche anzubringen. Beachten Sie bitte die
Ausrichtung der Ventile entsprechend der Fotographie.
5.2.9
Installation des Kessels und der Rohre
1. Hängen Sie das Brennwertgerät (A) in die Halterung (B).
2. Entfernen Sie die Frondabdeckung des Brennwertgerätes.
