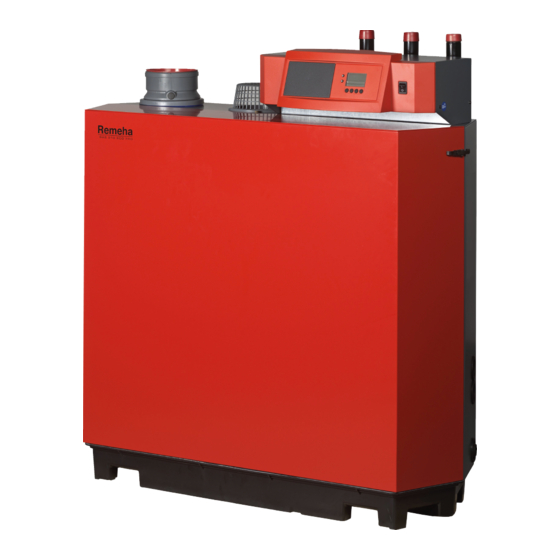

REMEHA GAS 210 ECO PRO Technische Information
  1. Anleitungen
  2. Marken
  3. REMEHA Anleitungen
  4. Warmwasserspeicher
  5. GAS 210 ECO PRO
  6. Technische information
REMEHA GAS 210 ECO PRO Technische Information

REMEHA GAS 210 ECO PRO Technische Information

Vorschau ausblenden Andere Handbücher für GAS 210 ECO PRO:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

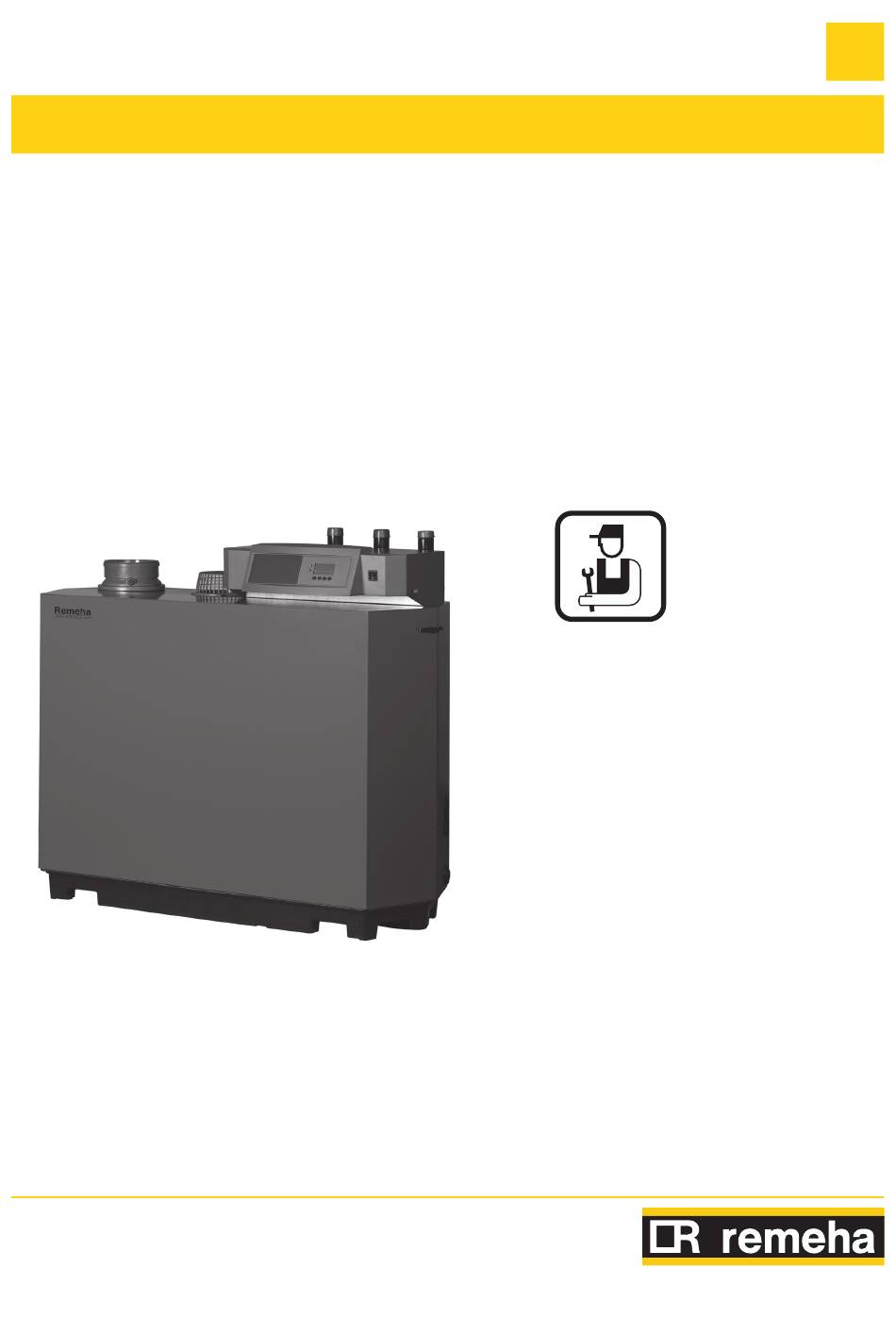

Low NOX Gasbrennwertkessel
GAS 210 ECO PRO
210-80
210-120
210-160
210-200
114493-04
Technische
Information
Deutschland
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMEHA GAS 210 ECO PRO

Inhaltszusammenfassung für REMEHA GAS 210 ECO PRO

  • Seite 1 Deutschland Low NOX Gasbrennwertkessel GAS 210 ECO PRO 210-80 210-120 210-160 210-200 Technische Information 114493-04...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis GAS 210 ECO PRO Inhaltsverzeichnis Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 1 .
  • Seite 4 Inhaltsverzeichnis GAS 210 ECO PRO Anschlussmöglichkeiten der optionalen Steuerungsplatine (0 - 10 V) (IF-01)....... 24 8.4.1...
  • Seite 5 Inhaltsverzeichnis GAS 210 ECO PRO 13 . Vorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 13.1 Allgemeines .

  • Seite 6: Vorwort

    - Gas 210 ECO PRO 200 (6 Glieder; 200 kW) Falls Sie weitere Fragen haben oder zusätzliche Beratung über spezielle Themen in Bezug auf den Remeha Gas 210 ECO PRO wünschen, dann zögern Sie nicht, sich an uns zu wenden.

  • Seite 7: Konformitätserklärung

    : Remeha B.V. Adresse : Kanaal Zuid 110 Ort, Land : Postbus 32, NL-7300 AA Apeldoorn, Holland - erklärt hiermit das die Produk(te) : Remeha Gas 210 ECO PRO den Bestimmungen der nachfolgenden EG-Richtlinien entspricht/entsprechen: EG-Richtlinie: 90/396/EWG verwendete Normen: EN 656 A1...

  • Seite 8: Einleitung

    Informationen müssen auch die allgemein geltenden Sicherheitsvorschriften zur Verhütung von Unfällen beachtet werden. Änderungen im Kessel Änderungen im Kessel dürfen nur nach schriftlicher Zustimmung von De Dietrich Remeha ausgeführt werden.  Bewahren Sie dieses Dokument in der Nähe der Anlage auf. 04112014 - 114493-04...

  • Seite 9: Sicherheit

    GAS 210 ECO PRO 3. Sicherheit Sicherheit Halten Sie die genannten Sicherheitshinweise strikt ein.  Verhalten bei Gasgeruch: • Rauchen Sie nicht und vermeiden Sie Feuer oder Funken. • Betätigen Sie keine elektrischen Schalter. • Schließen Sie den Gashahn. • Öffnen Sie Türen und Fenster. • Spüren Sie mögliche undichte Stellen auf, und dichten Sie diese ab. • W enn die undichte Stelle vor dem Gaszähler liegt, benachrichtigen Sie den Gasversorgungsbetrieb!  Verhalten bei Gasgeruch: • Kessel abschalten.

  • Seite 10: Installation

    4. Installation GAS 210 ECO PRO Installation 4 .1 Lieferumfang und Aufstellung Der Kessel wird komplett montiert in einer Schutzverpackung geliefert. Der Kessel ist auf einer Palette (70 x 130 cm, Höhe 145 cm) aufgestellt, die mit einem Palettenwagen, einer Sackkarre, einem Gabelstapler oder einer vierrädrigen Rollpalette...

  • Seite 11: Abmessungen

    GAS 210 ECO PRO 4. Installation 4 .2 Abmessungen 1190 114492LTAL21H001b Bild 01 Ansichtszeichnungen Anschluss Gas 210 ECO PRO 80/120/160 Gas 210 ECO PRO 200 1½-Zoll-Außengewinde (mitgeliefertes Übergangsstück 1¼-Zoll-Außengewinde É Vorlauf 1¼ Zoll > 1½ Zoll montieren) 1½-Zoll-Außengewinde (mitgeliefertes Übergangsstück ¼-Zoll-Außengewinde Ê...

  • Seite 12: Aufstellung Und Standortmöglichkeiten

    4. Installation GAS 210 ECO PRO 4 .3 Aufstellung und Standortmöglichkeiten Vor dem Kessel ist ein Freiraum von mindestens 60 cm erforderlich, wir empfehlen allerdings 1 m Freiraum. Wir empfehlen einen Freiraum von mindestens 40 cm über dem Kessel, mindestens 5 cm auf der linken Seite und wegen der Ableitung von Kondenswasser mindestens 25 cm auf der rechten Seite.

  • Seite 13: Wasserseitiger Anschluss

    Eine Tauchhülse für Reglerfühler (bei Fremdregler) ist unter der Kesselverkleidung in der Vorlaufleitung montiert. Wir empfehlen den Einbau eines Schmutzfängers in den Rücklauf. Bei Einsatz des Remeha Gas 210 ECO PRO in bestehenden Altanlagen muss die gesamte Heizungsanlage gründlich gespült werden, um Schlamm oder andere Ablagerungen zu entfernen.

  • Seite 14: Sicherheitsventil

    Kondenswasserableitung 114492LTAL21H031 Bild 03 Charakteristik der Leistungsregelung Bei Betrieb des Remeha Gas 210 ECO PRO fällt bestimmungsgemäss im Kessel, aber auch in der nachgeschalteten Abgasleitung, Kondenswasser an. Der Kessel ist so konstruiert, dass Kondenswasser aus der Abgasleitung über den Kessel geführt und mit dem Kesselkondenswasser abgeleitet werden kann.
  • Seite 15 Kondensat die Neutralisationseinrichtung mit einem pH-Wert von 7,5 - 9,0. Die Standzeit der Füllung der Neutralisationsbox entspricht der Heizperiode. Neue Füllungen sind von De Dietrich Remeha lieferbar. 2. Neutralisationsbox NTG in Verbindung mit dem Pumpenmodul zur NTG. An die unter 1. beschriebene NTG wird mit einem Pumpenmodul verbunden um das anfallende Kondensat bis zu einer Höhe von 4 Metern abzuführen.

  • Seite 16: Gasseitiger Anschluss

    Mindestgasvordruck nicht mehr erreicht wird. * Verwendung auf Flüssiggas nur auf Anfrage. 6 .2 Gasdruck Der Kessel wurde von Remeha auf Erdgas H (G20) - 20 mbar 3+4 L 5+6 L eingestellt. Der Kessel ist für einen Gasvordruck von 20 - 30 mbar geeignet.

  • Seite 17: Anschluss Von Abgasabführung Und Luftzuführung

    Gas-Brennwertkessel sind an geprüfte und zugelassene Abgasleitungen anzuschliessen. Die Abgasleitungen müssen eine allgemein bauaufsichtliche Zulassung bzw. ein CE-Zeichen haben. Der Remeha Gas Gas 210 ECO PRO Brennwertkessel kann auch an feuchteunempfindlichen Schornsteinen betrieben werden, wenn der Hersteller die Eignung nach folgenden Kriterien nachweist: Bauartzulassung als feuchteunempfindlicher Schornstein.

  • Seite 18: Raumluftabhängiger Betrieb

    7. Anschluss von abgasabführung und luftzuführung GAS 210 ECO PRO Typ C53x: Raumluftunabhängige Anlage, an einen separaten Luftzufuhr- und Abgasabführkanal angeschlossen, in mehreren Druckebenen mündend. Typ C63x: Raumluftunabhängige Anlage, auf dem Markt ohne zugehöriges Anschluss- und/oder Mündungsmaterial angeboten. Typ C83x: Raumluftunabhängige Anlage, an einen separaten Luftzufuhr- und Abgasabführkanal angeschlossen, dabei...

  • Seite 19: Raumluftunabhängiger Betrieb

    • Schließen Sie die Leitungen spannungsfrei an. • Abgasabführleitungen mit mehr als 2 m Länge müssen gesondert befestigt werden und dürfen nicht auf dem Kessel abgestützt werden. Material der Abgasabführung: Vorzugsweise sind Remeha Abgassysteme aus Kunststoff einzusetzen. Bei Einsatz von Fremdsystemen können folgende Materialien eingesetzt werden: Einwandig, starr: Edelstahl, dickwandiges Aluminium oder Kunststoff (T120).

  • Seite 20: Anschluss Der Luftzuführung Und Materialauswahl

    7. Anschluss von abgasabführung und luftzuführung GAS 210 ECO PRO 7 .4 .2 Anschluss der Luftzuführung und Materialauswahl Anschluss der Luftzuführung: Nehmen Sie das Luftzufuhrgitter von der Luftzufuhröffnung ab Ð. • Montieren Sie die Luftzufuhrleitungen.  • Nähte und Verbindungen müssen luft- und wasserdicht sein. • Horizontale Teile müssen ein Gefälle in Richtung Ausmündung von mind. 5 cm pro Meter aufweisen.

  • Seite 21: Regelung Und Elektrische Anschlüsse

    60335-1, Art. 7.12.2). vor dem Kessel angebracht werden. 8 .1 .1 Regelung Die Leistung des Remeha Gas 210 ECO PRO kann auf folgende Arten geregelt werden: - Modulierend, wobei die Leistung zwischen dem Minimal- und dem Maximalwert, ausgehend von der durch den modulierenden Regler bestimmten Vorlauftemperatur, moduliert wird.

  • Seite 22: Elektrotechnische Spezifikationen

    8. Regelung und elektrische Anschlüsse GAS 210 ECO PRO rematic Reglersets plus Dieser Regler kann neben der witterungsgeführten Vorregelung des Kessels auch die Steuerung von bis zu zwei Mischkreisen und einer Brauchwasserbereitung übernehmen.steuern. Der Regler wird mit der dazuhörigen Anschlusstechnik im Kesselschaltfeld montiert.

  • Seite 23: Elektrische Anschlussmöglichkeiten

    GAS 210 ECO PRO 8. Regelung und elektrische Anschlüsse 8 .3 Elektrische Anschlussmöglichkeiten Der Kessel hat mehrere Anschlussmöglichkeiten für Steuerungs-, Sicherheits- und Regelungssysteme. Die Standard- Steuerungsplatine (PCU-01) kann erweitert werden mit: 1 4x • der optionalen Steuerungsplatine für 0 - 10 V (Zubehör IF-01), • und/oder der optionalen erweiterten Steuerungs-/ Sicherheitsplatine (Zubehör SCU-S01).

  • Seite 24: Eingangsfreigabe (Rl)

    8. Regelung und elektrische Anschlüsse GAS 210 ECO PRO 8 .3 .5 Eingangsfreigabe (RL) F1 1.6 AT Der Kessel verfügt auch über einen Freigabeeingang, mit dem der Brenner freigegeben bzw. blockiert werden kann. Dieser Eingang kann zum Beispiel in Kombination mit den Endschaltern von PCU-01 Abgasklappen, hydraulische Regelventile u.

  • Seite 25: Analoger Ausgang (0 - 10 V)

    GAS 210 ECO PRO 8. Regelung und elektrische Anschlüsse Regler berechneten Soll-Vorlauftemperatur zwischen dem Minimal- und Maximalwert schwankt. Über einen Jumper (2) an der Schnittstelle wird zwischen Temperatur- () oder Leistungssteuerung (%) gewählt. Jumper Eingangssignal Temperatur Beschreibung [°C] 0 - 1,5...

  • Seite 26: Anschlussmöglichkeiten Der Optionalen Erweiterten Steuerungs-/Sicherheitsplatine (Scu-S01)

    8. Regelung und elektrische Anschlüsse GAS 210 ECO PRO 8 .5 Anschlussmöglichkeiten der optionalen erweiterten Steuerungs-/ Sicherheitsplatine (SCU-S01) 8 .5 .1 Steuerung einer Abgasklappe (FgV) Bei Abgaskaskadenanwendung verhindert eine Abgasklappe (als Zubehör lieferbar), dass die Abgase über einen außer Betrieb befindlichen Kessel in den Aufstellraum abgeleitet werden.

  • Seite 27: Wasserdrucksensor (Wps)

    GAS 210 ECO PRO 8. Regelung und elektrische Anschlüsse 8 .5 .5 Wasserdrucksensor (Wps) Der Wasserdrucksensor (als Zubehör lieferbar) sorgt dafür, dass der Kessel bei Erreichen eines Mindestwasserdrucks ( 0,8 bar) auf Blockierung geschaltet wird. Zur Aktivierung des Wasserdrucksensors muss über Parameter 26 ein Mindestdruck eingestellt werden.

  • Seite 28: Elektrischer Schaltplan

    8. Regelung und elektrische Anschlüsse GAS 210 ECO PRO 8 .5 .8 Elektrischer Schaltplan STANDARD STEUERUNGSPLATINE - PCU-01 Pump Mains On / Off 1 2 3 1 2 3 4 1 2 3 SICHERHEITS- DISPLAY PLATINE - SU-01 PE-6 PE-4...

  • Seite 29: Inbetriebnahme

    Störcode angezeigt. 9 .1 .1 Normales Startverfahren Schalten Sie den Netzschalter ein. Der Gas 210 ECO PRO führt jetzt das Startprogramm aus. Auf dem Display erscheinen nacheinander: - Ein kurzer Displaytest, bei dem alle Segmente des Displays sichtbar sind fXx Softwareversion und abwechselnd mit 1...

  • Seite 30: Fehler Beim Startverfahren

    • D ie Bedeutung dieser Fehlercodes finden Sie in der Störcodetabelle in Abs. 11.2. • Beheben Sie nach Möglichkeit zuerst die Störung. • D rücken Sie 3 Sekunden lang auf die RESET-Taste, um den Gas 210 ECO PRO neu zu starten.  Wenn auf dem Display nicht RESET, sondern SERVICE ange- zeigt wird, muss der Kessel zunächst ausgeschaltet und nach 10 Sekunden wieder eingeschaltet werden, bevor die Störung...

  • Seite 31: Anzeige Aktueller Werte

    GAS 210 ECO PRO 9. Inbetriebnahme 9 .1 .3 Anzeige aktueller Werte Im „Informationsmenü“ können die folgenden aktuellen Werte aufgerufen werden: - 5t = Status - 5u = Substatus - t1 = Vorlauftemperatur [°C] - t2 = Rücklauftemperatur [°C] - t4 = Außentemperatur [°C] (nur mit Aussenfühler) - T6 = Kesselblocktemperatur [°C]...

  • Seite 32: Status Und Substatus

    9. Inbetriebnahme GAS 210 ECO PRO 9 .1 .4 Status und Substatus Im „Informationsmenü“  werden die folgenden Status- und Substatusnummern angezeigt: Status 5t Substatus 5u Nummer Status Nummer Substatus Ruhezustand Ruhezustand Anti-Taktzeit Hydraulikventil öffnen Kesselstart (Wärmeanforderung) Pumpenstart Warten auf richtige Temperatur für Brennerstart Externes Gasventil öffnen...

  • Seite 33: Änderung Von Parametern Auf Benutzerebene (Ohne Zugangscode)

    GAS 210 ECO PRO 9. Inbetriebnahme 9 .1 .6 Änderung von Parametern auf Benutzerebene (ohne Zugangscode) Auf „Benutzerebene“ können folgende Einstellungen geändert werden: p 1 = maximale Vorlauftemperatur [°C], einstellbar zwischen 20 und 90°C p 2 = Nachlaufzeit Pumpe 0 - 98 Min, 99 ist Dauerbetrieb p 3 = Kesselregelung;...
  • Seite 34 9. Inbetriebnahme GAS 210 ECO PRO Werkseinstellung Codes im Beschreibung Einstellbereich und eventuelle Erläuterung 210- 210- 210- 210- Display Vorlauf ZH 20 - 90 °C 0 - 98 Min. 2 Nachlaufzeit Pumpe 99 Min = kontinuierlich 0 = ZH 3 Kesselregelung...
  • Seite 35 [-] oder [+]-Taste auswählen. 9. Drücken Sie zweimal auf die -Taste. Der Kessel wechselt in den Betriebszustand.  Der Gas 210 ECO PRO kehrt auch in den Betriebszustand zurück, 114492LTAL21H018b Bild 17 Einstellen des Servicecodes wenn 10 Minuten lang keine Taste gedrückt wurde.

  • Seite 36: Wiederherstellung Der Werkseinstellungen

    9. Inbetriebnahme GAS 210 ECO PRO 9 .1 .8 Wiederherstellung der Werkseinstellungen - Drücken Sie mehrmals auf die -Taste, bis das -Symbol in der Menüleiste blinkt. - Wählen Sie das Servicemenü mit der -Taste aus.  erscheint im Display. - Geben Sie mit der [-]- oder [+]-Taste den Servicecode 0012 ein.

  • Seite 37: Inbetriebnahme

    GAS 210 ECO PRO 9. Inbetriebnahme 9 .2 Inbetriebnahme  Stellen Sie sicher, dass der Kessel spannungslos ist. 1. Entfernen Sie die Frontverkleidung. 2. Öffnen Sie den Gashaupthahn. 3. Kontrollieren Sie den elektrischen Anschluss einschließlich Erdung. 4. Füllen Sie den Kessel und die Anlage mit Wasser (Mindestdruck 0,8 bar).
  • Seite 38 9. Inbetriebnahme GAS 210 ECO PRO 15 .a Volllast einstellen: Drücken Sie auf die -Taste. Das -Symbol wird in der Menüleiste angezeigt. Wenn W[3 im Display erscheint, ist die Volllast eingestellt. 15.b Messen Sie jetzt den CO -Gehalt, und vergleichen Sie ihn mit dem Wert in Tabelle 10 oder Tabelle 11.
  • Seite 39 GAS 210 ECO PRO 9. Inbetriebnahme  Wenn der prozentuale CO2-Gehalt für die 210-80 en 210-120 abweicht auf Volllast; - CO2-Gehalt auf Mindesteillast einstellen (siehe Punt 15.c en 15.d) - Volllast kontrolieren (siehe Punt 15.b) ; ist die Abweichung noch immer zu hoch;...
  • Seite 40 9. Inbetriebnahme GAS 210 ECO PRO Kontroll- und Einstellwerte O / CO für Erdgas (H) bei Mindestteillast Kontroll- Einstell- Kontroll- Einstell- Drehzahl Gebläse (U/min) bereich bereich bereich bereich Kesseltyp Mindestteillast l[3 210-80 1200 ± 0,5 ± 0,3 ± 0,9 ± 0,5...

  • Seite 41: Außerbetriebnahme Des Kessels

    Zeit (mit Frostschutz) • S tellen Sie den Regler auf einen niedrigen Wert ein, z. B. auf 10 °C. Der Gas 210 ECO PRO geht jetzt nur noch in Betrieb, um sich selbst vor dem Einfrieren zu schützen (= abhängig von Parameter 33, siehe Tabelle 09). Zum Schutz gegen das Einfrieren von Heizkörpern und Leitungen in frostgefährdeten Räumen (z.

  • Seite 42: Inspektion Und Wartung

    GAS 210 ECO PRO 10 . Inspektion und wartung 10 .1 Allgemeines Der Gas 210 ECO PRO ist wartungsarm. Eine jährliche Inspektion ist durchzuführen, bei Bedarf ist der Kessel zu reinigen. Die jährliche Inspektion des Kessels umfasst: - verbrennungstechnische Kontrolle des Kessels (Das Gebläse saugt die Verbrennungsluft durch das...

  • Seite 43: Reinigung Des Gebläses

    GAS 210 ECO PRO 10. Inspektion und Wartung 10 .2 .2 Reinigung des Gebläses Für die 210-80 und 210-120 Ausführung: Entfernen Sie die elektrischen Anschlüsse vom Gebläse 230 V Lösen Sie die Überwurfmutter unter dem Gasmultiblock (auf die Dichtung achten).
  • Seite 44 10. Inspektion und Wartung GAS 210 ECO PRO Für die 210-160 und 210-200 Ausführung: 1. Entfernen Sie die elektrischen Anschlüsse vom Gebläse. 2. Lösen Sie die Schrauben und Muttern, mit denen das Venturirohr am Gebläse befestigt ist. 3. Entfernen Sie die Schrauben und Muttern an der Ausblasseite des Gebläses.

  • Seite 45: Reinigung Des Wärmetauschers (Abgasseitig)

    GAS 210 ECO PRO 10. Inspektion und Wartung 5/6 leden 10 .2 .3 Reinigung des Wärmetauschers (abgasseitig) Achtung: Die Dichtung zwischen Inspektionsdeckel und Wärmetauscher kann kleben, ebenso wie die Dichtung zwischen Brenner und Wärmetauscher. Sorgen Sie dafür, dass die Dichtung 5/6 leden nicht reißt.

  • Seite 46: Reinigung Des Brenners

    10. Inspektion und Wartung GAS 210 ECO PRO 10 .2 .4 Reinigung des Brenners 1. Demontieren Sie den Brenner. 2. Führen Sie eine visuelle Kontrolle des Brenners durch, und reinigen Sie ihn ggf. vorsichtig mit Pressluft (z. B. mit Luftdruck zwischen 2 und 5 bar, Abstand zwischen Sprühdüse und...

  • Seite 47: Reinigung Des Siphons

    GAS 210 ECO PRO 10. Inspektion und Wartung 10 .3 Reinigung des Siphons Entfernen Sie den Siphon aus dem Kessel, und reinigen Sie ihn. Füllen Sie den Siphon mit sauberem Wasser, und bauen Sie ihn wieder ein. 10 .4 Kontrolle der Zündelektrode Kontrollieren Sie die Einstellung der Zündelektrode (zwischen 3...

  • Seite 48: Blockierungen Und Störungen

    11. Störungen GAS 210 ECO PRO 11 . Blockierungen und störungen 11 .1 Allgemeines Der Kessel ist mit einer modernen Steuereinheit ausgestattet. Kernstück der Steuerung ist ein Mikroprozessor, der Comfort Master , der den Kessel schützt und steuert. ® 11 .2 Blockierungen und Störungen...
  • Seite 49 GAS 210 ECO PRO 11. Störungen Code Beschreibung Mögliche Ursache Kontrolle/Behebung Überprüfen Sie: • Durchlauf (Richtung, Pumpe, Ventile) Maximaler Anstieg der • Kein oder zu geringer Durchlauf • ob die Anlage gut entlüftet ist Wärmetauschertemperatur • Sensorfehler • Abweichungen an den Temperatursensoren überschritten • Wasserdruck in der Anlage • ob der Wärmetauscher verschmutzt ist Überprüfen Sie: Maximale Differenz • Durchlauf (Richtung, Pumpe, Ventile) • K ein oder zu geringer Durchlauf zwischen Wärmetauscher-...

  • Seite 50: Störungscode

    11. Störungen GAS 210 ECO PRO Code Beschreibung Mögliche Ursache Kontrolle/Behebung Überprüfen Sie: • ob der Gashahn vollständig geöffnet ist • ob der Gasdruck ausreicht • o b der Gasblock korrekt eingestellt wurde Flammenausfall während und ordnungsgemäß funktioniert • Ionisationsstrom fällt aus des Betriebs • o b die Luftzuführung oder Abgasabführung verstopft ist • d ie Abgaszirkulation; überprüfen Sie das Abgasabführsystem auf Montagefehler und den...
  • Seite 51 GAS 210 ECO PRO 11. Störungen Störungscode Beschreibung Mögliche Ursache Kontrolle/Behebung Parameter der Speichereinheit (PSU) nicht • Schlechte Verbindung mit PSU • Überprüfen Sie den Kabelbaum zum PSU E:00 gefunden Interne Sicherheitsparameter • Schlechte Verbindung mit PSU • Überprüfen Sie den Kabelbaum zum PSU E:01 nicht in Ordnung • Überprüfen Sie den Kabelbaum • Schlechte Kabelverbindung Kurzschluss im • Ggf. Sensor austauschen • Defekter Sensor...
  • Seite 52 11. Störungen GAS 210 ECO PRO Störungscode Beschreibung Mögliche Ursache Kontrolle/Behebung Überprüfen: - Wurde das Zündkabel korrekt am Trafo angeschlossen? - Der Elektrodenabstand muss 3 - 4 mm betragen. • Kein Zündfunke - Kommt es zu einem Überschlag zum Masse- oder Erdungskabel? - Sie den Zustand der Brennerabdeckung (Verschluss Brennerabdeckung/Elektrode).

  • Seite 53: Blockierung- Und Störungsspeicher

    GAS 210 ECO PRO 11. Störungen Störungscode Beschreibung Mögliche Ursache Kontrolle/Behebung • Ggf. Sensor austauschen • Defekter Sensor Überprüfen: Vorlauf- und Rücklauf • Durchlaufrichtung ist falsch - Durchlaufrichtung Pumpe E:35 vertauscht • Schlechte Kabelverbindung - Gibt es Abweichungen an den • Sensor schlecht montiert Temperatursensoren? - ob der Sensor richtig montiert ist • I st der Gasvordruck ausreichend? Ist der...
  • Seite 54 11. Störungen GAS 210 ECO PRO • D rücken Sie die -Taste. Auf dem Display wird blinkend B xx mit der Anzahl der aufgezeichneten Blockierungen angezeigt. • D rücken Sie die [-]- oder [-]-Taste, um zwischen Blockierungen B und Störungen Er zu wechseln. • D rücken Sie die -Taste. Auf dem Display wird B xx mit der Anzahl der aufgezeichneten Blockierungen angezeigt.

  • Seite 55: Löschen Von Blockierungen Oder Störungen

    GAS 210 ECO PRO 11. Störungen 11 .5 .2 Löschen von Blockierungen oder Störungen Als letzte Meldung in der Liste erscheint auf dem Display  (oder b bei Blockierungen) • Drücken Sie auf die -Taste. Im Display erscheint: 0 • D rücken Sie auf die [+]-Taste, um die Einstellung auf 1 zu setzen.

  • Seite 56: Serviceteile

    Schicken Sie das ausgetauschte Teil, sofern eine Gewärleistungsanspruch besteht (siehe „Allgemeine Geschäftsbedingungen“ De Dietrich Remeha), an die De Dietrich Remeha GmbH zurück. Verwenden Sie bitte hierbei das nachstehende Rücksendeformular. Auf diese Weise ist eine schnelle und effiziente Abwicklung möglich. Ihre Daten...

  • Seite 57: Explosionszeichnung

    GAS 210 ECO PRO 12. Serviceteile 12 .2 Explosionszeichnung 210-80 210-160 210-120 210-200 210-200 210-80 210-120 210-160 210-200 210-200 210-80 210-120 210-160 210-200 114492EVAL21H001b Bild 32 Explosionszeichnung 04112014 - 114493-04...

  • Seite 58: Vorschriften

    GAS 210 ECO PRO 13 . Vorschriften 13 .1 Allgemeines Der Remeha Gas 210 ECO PRO ist ein Brennwertkessel für die Standmontage. Er eignet sich zum Heizen mit Erdgas aller Qualitäten, sowie Flüssiggas. Die Anlagen wurden auf Erfüllung der grundlegenden Anforderungen nachstehender Richtlinien geprüft:...

  • Seite 59: Remeha-Werkstest

    GAS 210 ECO PRO 13. Vorschriften 13 .3 Remeha-Werkstest Jeder Remeha-Kessel wird vor dem Verlassen des Werks optimal eingestellt und geprüft auf: - elektrische Sicherheit - CO - Einstellung - Warmwasserfunktion - Wasserdichtheit - Gasdichtheit - Parameter der Steuereinheit 13 .4 Ergänzende Richtlinien Neben den in Abs.

  • Seite 60: Technische Spezifikationen

    14. Technische spezifikationen GAS 210 ECO PRO 14 . Technische spezifikationen 14 .1 Technische Daten Gerätetyp Gas 210 ECO PRO Einheit 210-80 210-120 210-160 210-200 Allgemeines Zahl der Elemente Belastungsregelung Modulierend, 0-10V oder Ein/Aus min - max 16 - 87...

  • Seite 61: Leistungsdaten Und Prüfzeichen

    GAS 210 ECO PRO 15. Leistungsdaten und gasprüfzeichen (gaskeur) 15 . Leistungsdaten und prüfzeichen 15 .1 Wirkungsgrad der Anlage im Betrieb (Jahrnutzungsgrad) Bis 108,6 % im Vergleich zu Hi bei T = 30 °C. 15 .2 Wasserseitiger Wirkungsgrad a. Bis 98,4 % im Vergleich zu Hi im Volllast bei einer mittleren Wassertemperatur von 70°C (80/60°C).

  • Seite 62: Zubehör

    210-200) (nur zusammen mit Platine SCU-S01 möglich). * Es wird nur 1 SCU-S01-Platine benötigt, um 1 oder alle diese Optionen anzusteuern. 15 .6 Dienstleistungen De Dietrich Remeha GmbH bietet folgende Dienstleistungen an: - Erstinbetriebnahme - Inspektion und Wartung Weitere Informationen hierzu erhalten Sie durch unsere Serviceabteilung.

  • Seite 63: Anlagenausführung

    GAS 210 ECO PRO 15. Leistungsdaten und gasprüfzeichen (gaskeur) 15 .7 Anlagenausführung Bild 33 Querschnitt (abgebildet ist die 210-160 Ausführung) 114492LTAL21H016b 114492LTAL21H016b 1. Abgasabführung 11. Rücklauftemperatursensor 21. Abgasdruckschalter 2. Messpunkt O 12. Kondensatsammelbehälter 22. Vorlauftemperatursensor 23. Ein/aus Schalter 3. Luftkasten 13.

  • Seite 64: Arbeitsprinzip

    Anlage Aggregate mit unterschiedlichen Temperaturen vorkommen. 15 .9 Kesselsteuerung 15 .9 .1 Temperaturregelung Der Remeha Gas 210 ECO PRO ist mit einer elektronischen Temperaturregelung auf Basis von Vorlauf-, Rücklauf- und Kesselblock-Temperatursensoren ausgestattet. Die Vorlauftemperatur ist zwischen 20 und 90 °C einstellbar (Werkseinstellung 80 °C).

  • Seite 65: Wassermangelsicherung

    GAS 210 ECO PRO 16. Anwendungsdaten 15 .9 .2 Wassermangelsicherung Der Remeha Gas 210 ECO PRO ist mit einer Wassermangelsicherung auf Basis von Temperaturdifferenz- und -anstiegsmessungen ausgestattet. 15 .9 .3 Maximalwertsicherung Die Maximalwertsicherung schaltet die Anlage bei einer zu hohen Wassertemperatur (110 °C) aus und verriegelt sie mit dem Sicherungsautomaten.

  • Seite 66: Anwendungsdaten

    16. Anwendungsdaten GAS 210 ECO PRO 16 . Anwendungsdaten 16 .1 Allgemeines Der Kessel ist sehr vielseitig einsetzbar. Sowohl abgasseitig, hydraulisch, gasseitig als auch regeltechnisch bietet der Kessel zahlreiche Anwendungsmöglichkeiten ohne umfangreiche installationstechnische Anforderungen. In Anbetracht der geringen Abmessungen, des niedrigen Geräuschpegels und der Möglichkeiten zur Kaskadenanordnung kann der Kessel...
  • Seite 67 Bild 34 Beispiel für ein Hydraulikdiagramm bei Kaskadenanordnung 0021HHS00001 1. modulierender Kaskadenregler rematic® 8. automatischer Entlüfter 2. Pumpe 9. druckloser Verteiler (wird nicht von De Dietrich Remeha 3. Sicherheitsventil geliefert, für die Abmessungen siehe Tabelle 17) 4. Außentemperatursensor 10. Entleerungshahn 5.
  • Seite 68 16. Anwendungsdaten GAS 210 ECO PRO Bild 35 Hydraulische Weiche 00W207900040 B= Kesselseite I = Installationsseite Die folgende Tabelle enthält die Mindestabmessungen der verschiedenen Leitungen und der hydraulischen Weiche, ausgehend von einem exemplarischen dT von 20°. Der Kessel hat keine eingebaute Pumpe.

  • Seite 69: Regeltechnische Einsatzmöglichkeiten

    GAS 210 ECO PRO 16. Anwendungsdaten 16 .5 Regeltechnische Einsatzmöglichkeiten Der Kessel kann auf folgende Arten gesteuert werden: - als Einzelkessel oder in Kaskadenanordnung mit Hilfe von Reglern, die aufgrund der Raum- und/oder Außentemperatur modulieren - Ein/Aus-Regler, ggf. unter Verwendung der internen Heizkurve des Kessels (in Kombination mit Außentemperatursensor)

  • Seite 70: Checklisten (Protokolle)

    17. Checklisten (Protokolle) GAS 210 ECO PRO 17 Checklisten (Protokolle) 17 .1 Checkliste für Inbetriebnahme (Inbetriebnahmeprotokoll) Inbetriebnahmearbeiten siehe Abs. 9.2 Messwert oder Bestätigung 1. Heizungsanlage mit Wasser befüllen. Kontrolle des Wasserdrucks in der Heizungsanlage. 2. Siphon mit Wasser füllen. 3. Heizungsanlage entlüften.

  • Seite 71: Checkliste Für Wartung (Wartungsprotokoll)

    GAS 210 ECO PRO 17. Checklisten (Protokolle) 17 .3 Checkliste für Wartung (Wartungsprotokoll) Bestätigung und Datum Wartungsarbeiten (siehe Kapitel 10) 1. Kontrolle der Zündelektrode 2. Wärmetauscher (ZH) reinigen 3. Kontrolle der Verbrennung 4. Kontrolle des Wasserdrucks 5. Kontrolle der Luftzufuhr- und Abgasabführanschlüsse...
  • Seite 72 Remeha GmbH Rheiner Strasse 151 48282 EMSDETTEN Tel: +49 2572 9161 - 0 Fax: +49 2572 9161 - 102 Internet: www.remeha.de E-mail: info@remeha.de © Urheberrecht Alle in dieser technischen Unterlage festgelegten Informationen sowie die von uns zur Verfügung gestellten Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne unsere vorherige schriftliche Erlaubnis nicht vervielfältigt...
