10 AIN Setup (analoge Eingänge)
Dein Display hat 4 analoge Eingänge mit 10bit Auflösung (0-1023).
Bereits erfolgreich geprüfte und verbaute Sensoren sowie deren Kennlinien und Anschlusspläne
findest du unter www.canchecked.de/help/analoge-eingaenge-gen2/.

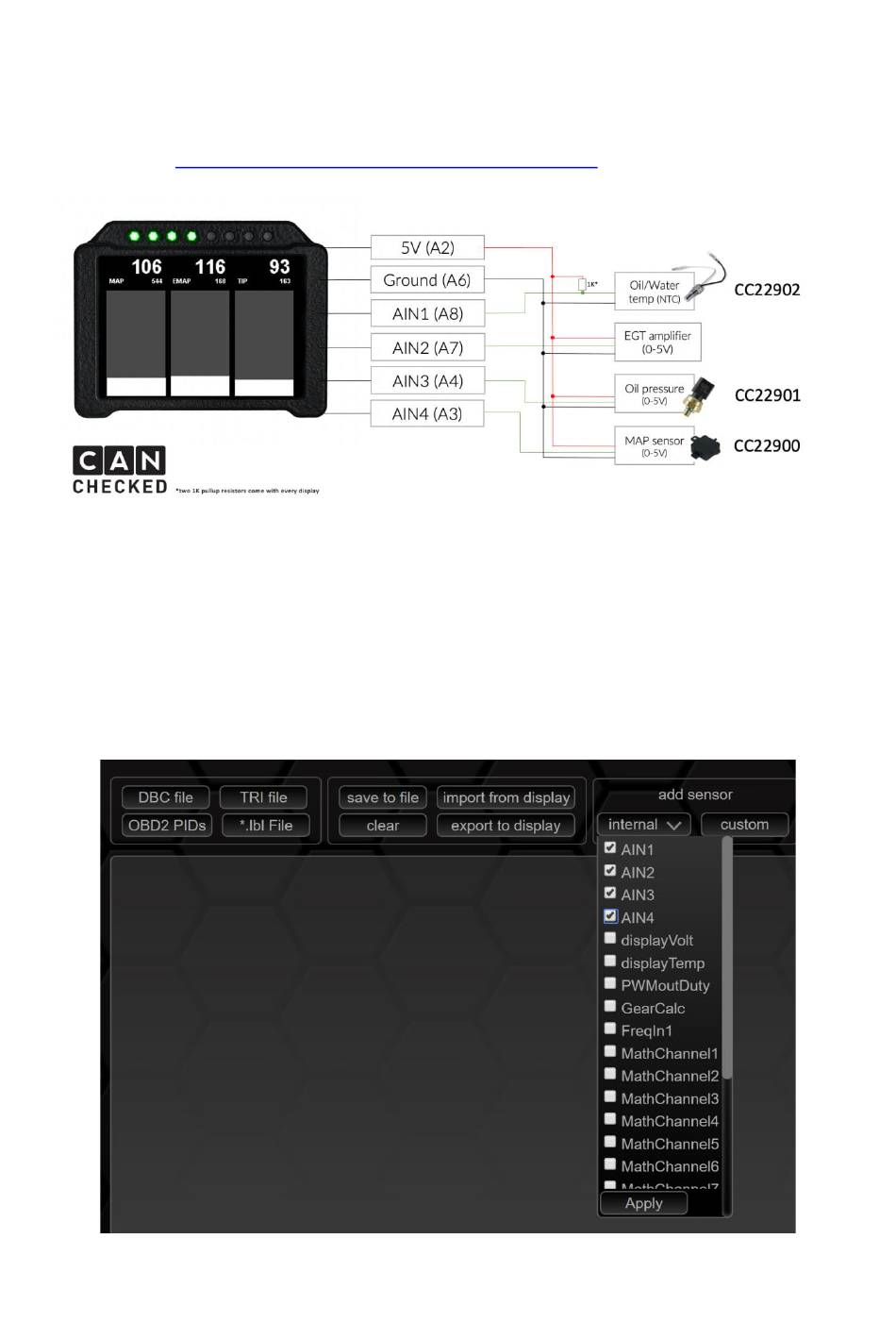

Abbildung 81: Anschluss der AINs
Die Einrichtung der analogen Eingänge erfolgt ebenfalls über die DSS. Verfügt dein TRI/TRX File noch
über keinen Sensor für einen analogen Eingang kannst du diesen wie in Kapitel 9.2 beschrieben über
den add sensor-internal Button zu deinem TRI/TRX File hinzufügen, indem du den/die
entsprechenden AINs anwählst, runterscrollst und auf Apply drückst. Nun musst du oben rechts den
enhanced mode aktivieren (vergleiche Kapitel 9.2.2) und kannst dann durch einen Klick auf den
ensprechenden AIN den Sensor konfigurieren. Du kannst den Namen ändern, die Dämpfung
einstellen, die Art des Mappers wählen und natürlich den analogen Eingang aktivieren.
Abbildung 82: Hinzufügen von AINs
Der Mapper kann auf drei verschiedene Optionen gestellt werden:
