9.3.2.16 Pixel

Das pixel Widget ist interessant für alle User die ein Protokoll (vergleiche Kapitel 6.2) nutzen und in
ihrem Log trotzdem entsprechende Daten sehen wollen, die sie sich auf der, beim Loggen aktiven,
Page nicht darstellen lassen. Mit dem pixel Widget werden die als pixel Widget angelegten Sensoren
zusätzlich abgefragt und mit in der Logdatei abgespeichert.
Hast du dir nun eine ansprechende Seite erstellt, auf der du beispielsweise den Ladedruck und die
Abgastemperatur überwachst und mitloggen willst, du aber im Log auch gerne Lambda und Drehzahl
sehen möchtest, ohne diese Sensoren als Widgets (round meter, sensor value, etc.) auf deiner neuen
Seite darzustellen, kannst du zwei Mal das pixel Widget anlegen. Einmal für den Sensor Lambda und
einmal für den Sensor Drehzahl. Nun werden diese beiden Sensoren neben den auf der Seite
angelegten Sensoren/Widgets zusätzlich abgefragt und mitgeloggt.

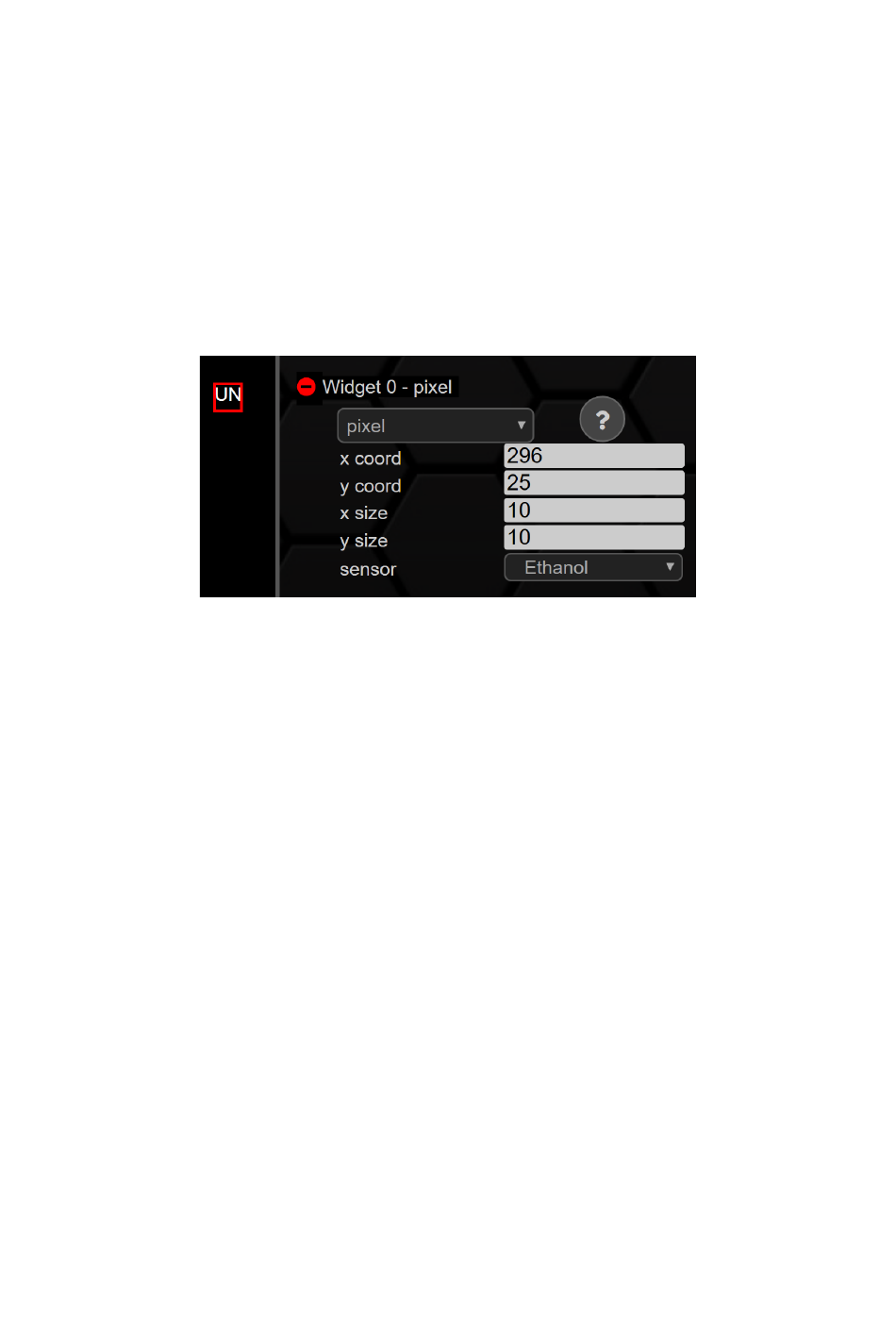

Abbildung 57: Konfiguration pixel
Selbstverständlich ist auch dieses Widget in Größe (x/y size) und Position (x/y coord) anpassbar, was
aber keine große Rolle spielt, weil es auf dem Display selbst nicht sichtbar ist und nur im Hintergrund
beim Logging oder bei Warnungen wirkt. Umso wichtiger ist hier die passende Zuordnung des im Log
gewünschten Sensors.
Rev 1.0
55
