9.3.2.19 rectangle
Das rectangle ist, wie auch das status rectangle, in Größe, Position und Farbe(-verlauf) einstellbar. Es
ist keinem Sensor zuordbar, somit kannst du es als Konstruktionselement für deine Seiten nutzen.
Auf Grund der variablen Größe und Position kannst du mit diesem Widget feine Linien zeichnen, um
deine Anzeigen räumlich voneinander abzugrenzen. Du kannst damit aber auch Hintergründe für
andere Anzeigen erstellen. In der nachfolgenden Abbildung wurde das rectangle genutzt, um den
maximalen Ausschlag des darüberliegenden vertical bar zu skizzieren.

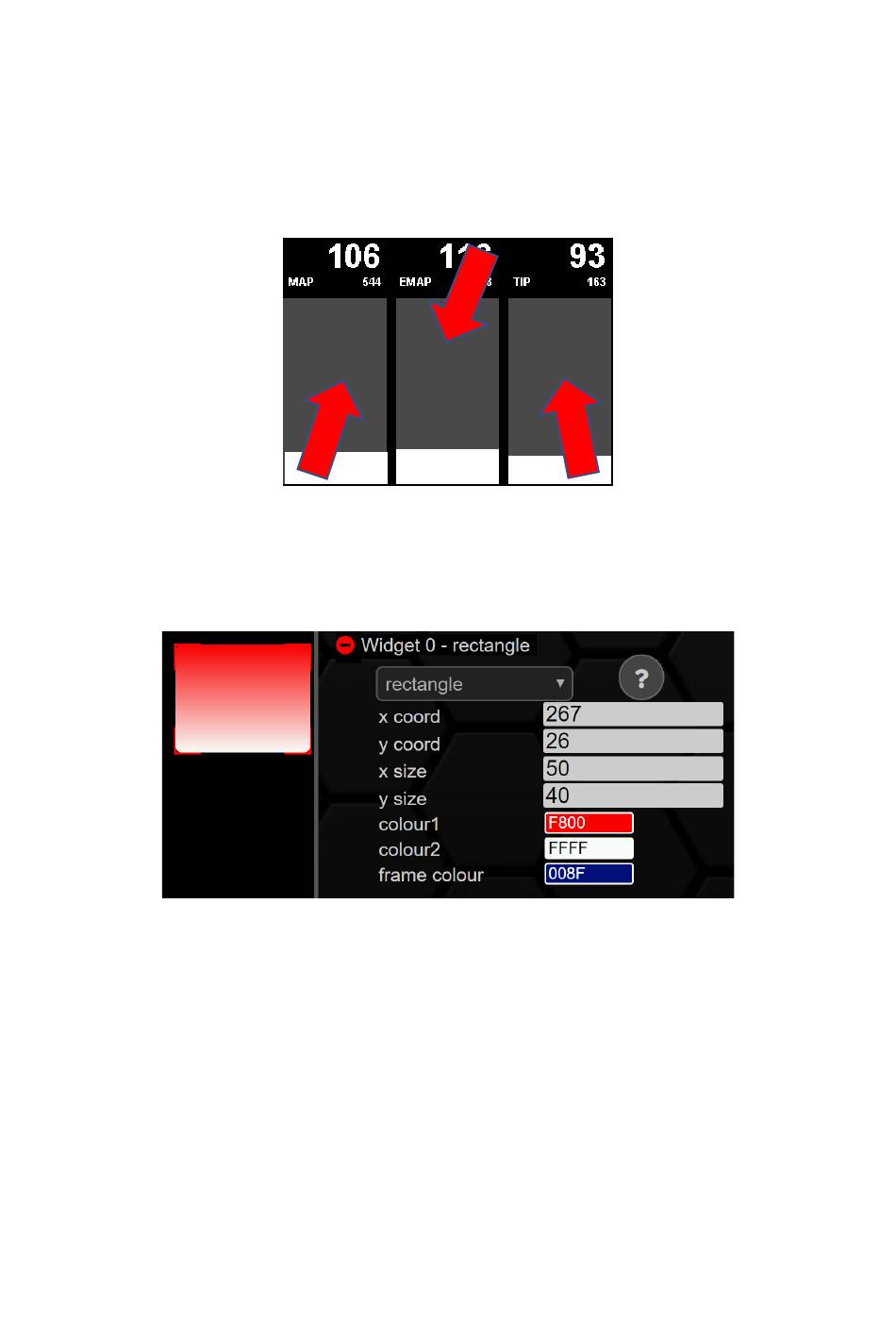

Abbildung 61: rectangle als Hintergrund für den vertical bar
Dieses Widget du in Position (x/y coord) und Größe (x/y size) anpassen. Des Weiteren kannst du über
den Farbkreis das rectangle einfärben, mit einem Farbverlauf versehen und die Farbe des Rahmens
(frame colour) bestimmen.
Abbildung 62: Konfiguration rectangle
