Icon
Das icon Widget kann nicht nur genutzt werden, um die Seiten aufzuhübschen und ansprechender
wirken zu lassen. Viel mehr lassen sich damit auch Zustände von Sensoren prägnant anzeigen. So
kann zum Beispiel ein rotes Icon ein Unter- oder Überschreiten eines bestimmten Druckes oder einer
Temperatur signalisieren. Deiner Vorstellungskraft sind hier keine Grenzen gesetzt und du kannst aus
einer Vielzahl vordefinierter Icons wählen. Die Icons lassen sich in Größe und Farbe verändern. In der
untenstehenden Abbildung findest du eine kleine Auswahl der möglichen Icons.

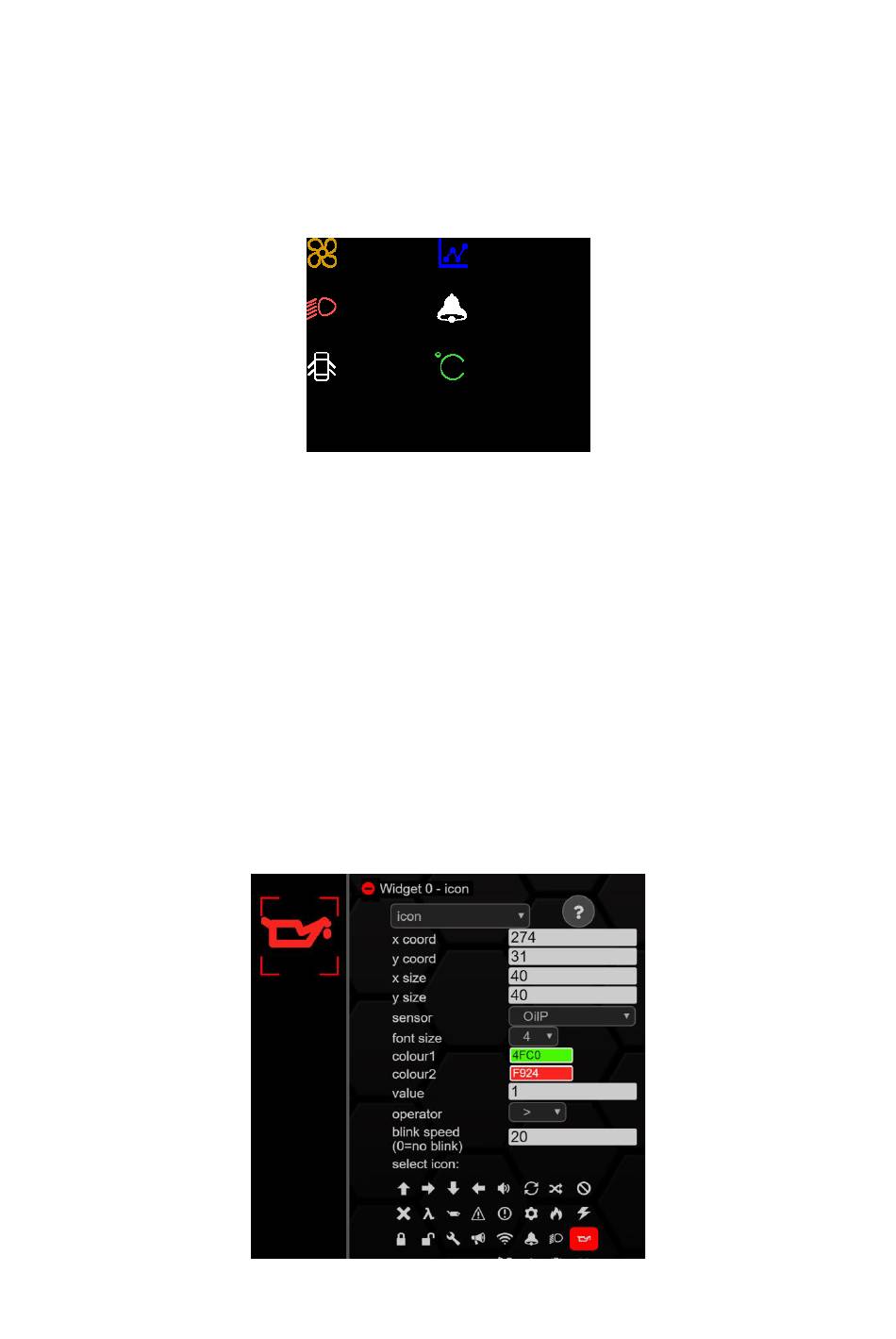

Abbildung 38:Displayansicht mit Auswahl von Icons in verschiedenen Farben
Ähnlich zu dem enumeration und status rectangle Widget können hier Zustände von Sensoren mit
Hilfe von logischen Operatoren (==; >, >=; <; <=) abgebildet werden.
Zum Aufhübschen der Seiten muss beiden Zuständen die gleiche Farbe zuordnen werden, sodass das
icon dauerhaft und unabhängig von Sensor und Zustand angezeigt wird. Wird bei colour eine 0001
eingetragen, so wird dieser Zustand transparent.
Wie auch die anderen Widgets kann das icon in Größe und Position verändert werden. Die Größe des
icons selbst wird nicht über x und y size sondern über font eingestellt. X und y size verändert lediglich
die Größe des Rahmens des Widgets, sodass dieses in der Vorschau besser oder schlechter geklickt
werden kann.
In dem nachfolgenden Beispiel wird das icon Widget genutzt um den Zustand des Öldrucks zu
monitoren. Beträgt der Öldruck weniger als der in value eingetragene Wert, so wird die Ölkanne rot
blinken, ist der Wert größer, so wird die Ölkanne grün blinken.
Abbildung 39: Konfiguration icon
Rev 1.0
