9.3.2.3
vertical bar
Der vertical bar ist ein vertikales Balkendiagramm und kann wunderbar zur Darstellung und zum
Vergleich von Temperaturen oder Drücken genutzt werden. Dieser ist sowohl in der Größe als auch
Farbe frei konfigurierbar. Ein Farbverlauf ist ebenfalls möglich.

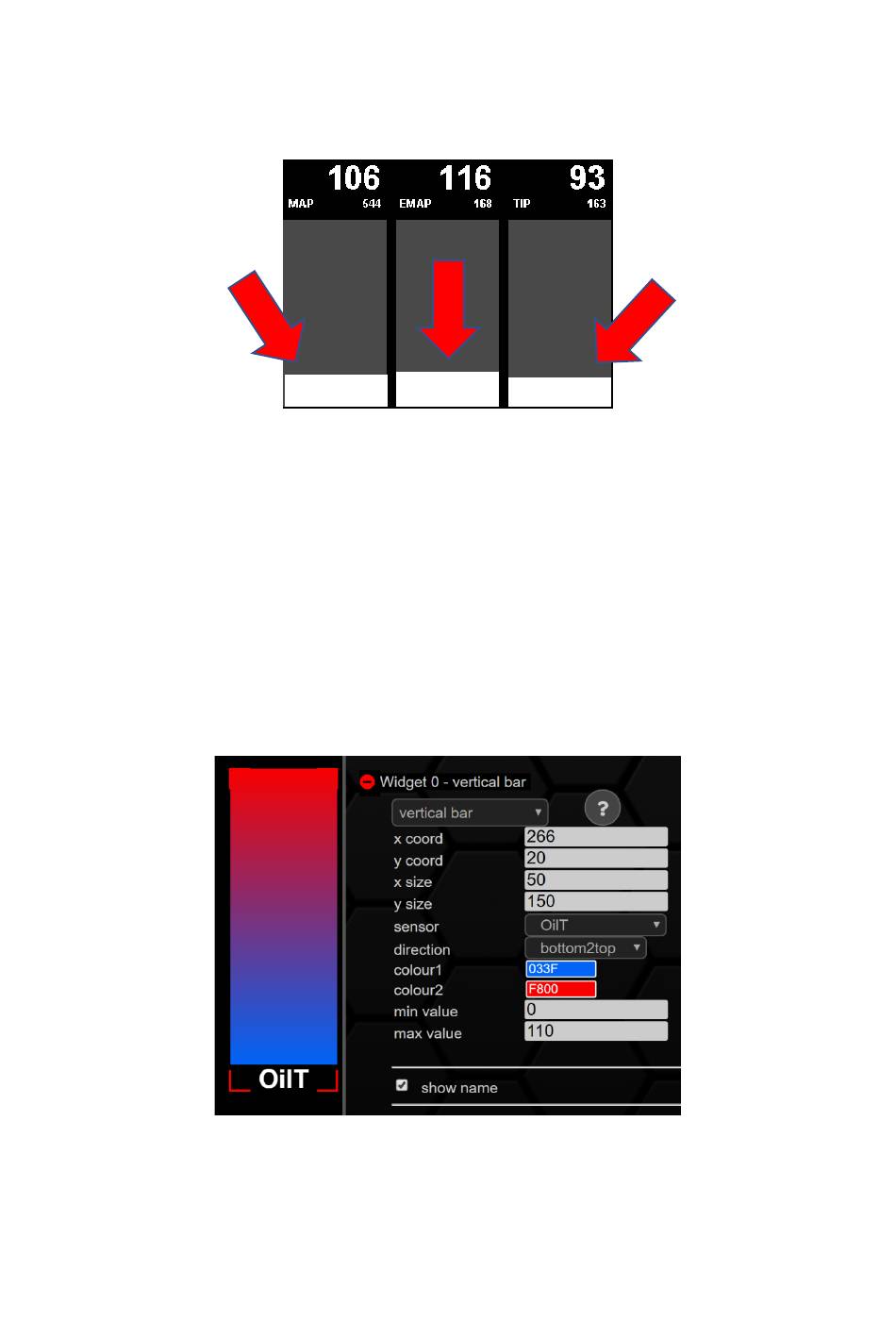

Abbildung 31: Displayansicht des vertical bar Widgets zum Vergleich von drei Drücken
Beim Verlauf des vertical bar kann aus drei Möglichkeiten gewählt werden:
•
Steigend von unten nach oben (bottom2top)
•
Fallend von oben nach unten (top2bottom)
•
Horizontale Linie als Zeiger (bar)
Weiterhin kann eine Farbe für die unteren sowie eine Farbe für die oberen Werte festgelegt werden.
Zur optimalen Gestaltung des Anzeigebereiches kann die untere bzw. obere Grenze des vertical bar
bei min value und max value festgelegt werden. Sind diese Grenzen auf 0 gesetzt, werden die Werte
des entsprechenden Sensors aus dem TRI/TRX File genutzt.
In dem vorherigen Beispiel wurde der Sensor OilT zugeordnet. So ist der vertical bar erst blau und
wird dann mit zunehmender Öltemperatur rot.
Wird der Haken bei show name gesetzt, wird im unteren Bereich des vertical bar der Name des
zugeordneten Sensors eingeblendet.
Rev 1.0
Abbildung 32: Konfiguration vertical bar
39
