2 Anschluss der Stecker
Zum Betrieb deines MFD28/32 über den Can Bus werden lediglich vier Adern benötigt:
•
12 Volt Bordspannung, idealerweise Zündungsplus
•
Fahrzeugmasse
•
Can High (CanH)
•
Can Low (CanL)
Alternativ kannst du 12 Volt Bordspannung und Masse durch eine USB-Stromversorgung ersetzen.
Für den Betrieb im KFZ empfehlen wir ausdrücklich einen Anschluss per 12 Volt Zündungsplus und
Masse. Die Adern von CanH und CanL sich grundsätzlich als twisted Pair auszuführen, um Störsignale
zu minimieren.
Natürlich sind CanH und CanL nicht zwangsläufig zum Betrieb nötig. Über die vier analogen Eingänge
(AINs – analog Inputs) kannst du auch die 0-5 Volt Spannungen analoger Sensoren in das Display
speisen und dir diese durch das Display umrechnen und auf diesem anzeigen lassen.
Standardmäßig sind unsere AINs für verschiedene Sensoren vorkonfiguriert:
•
AIN1: Öltemperatur (OilT)
•
AIN2: Abgastemperatur (EGT)
•
AIN3: Öldruck (OilP)
•
AIN4: Ladedruck (MAP)
Die Spannungsversorgung zum Betreiben der analogen Sensoren kannst du ebenfalls direkt über das
Display realisieren. An Pin A2 sowie Pin B8 liegen während des Betriebs 5V an, und die Sensormasse
Rev 1.0

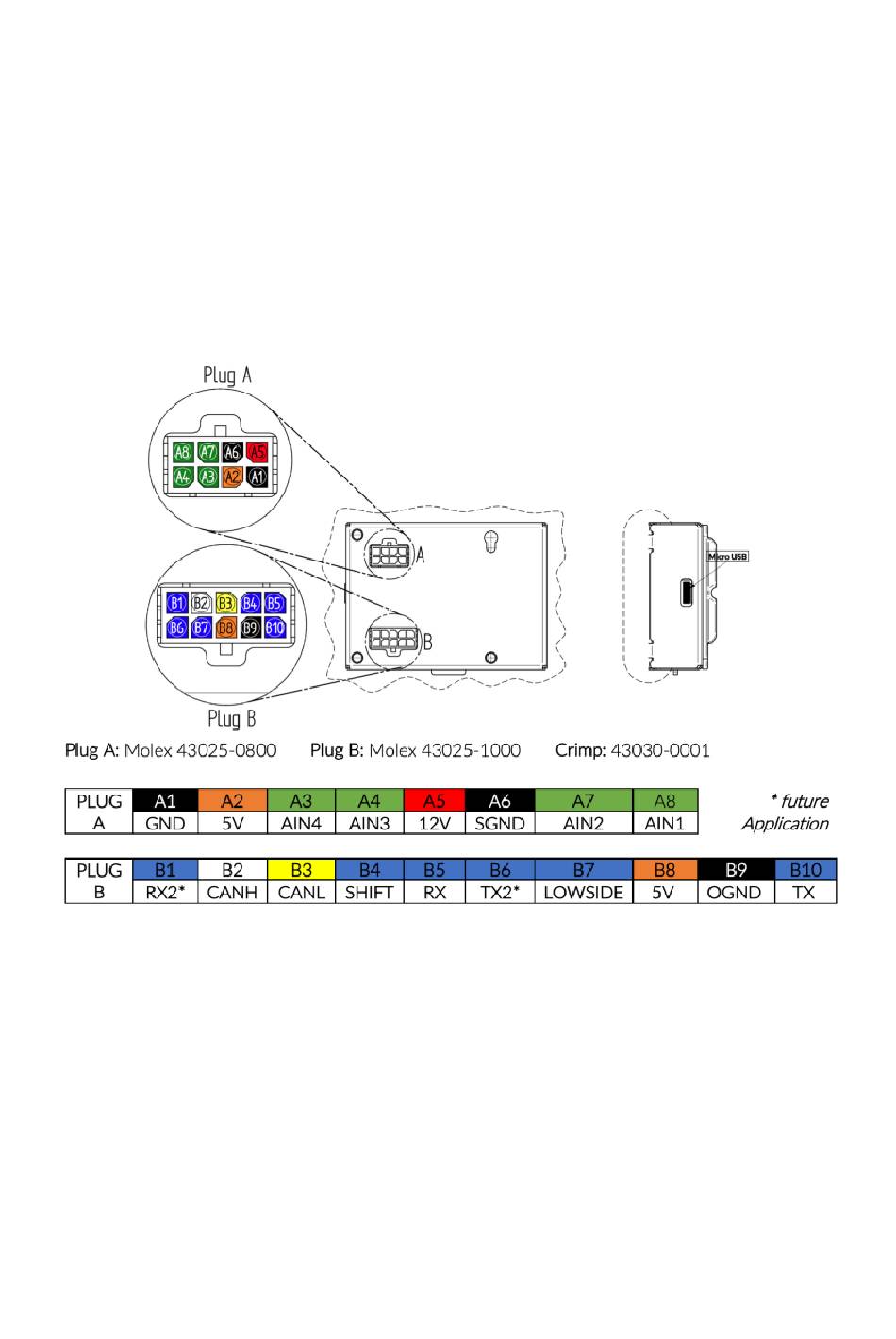

Abbildung 1: Pinout des MFD28/32
-> Pin A5
-> Pin A1
-> Pin B2
-> Pin B3
-> Pin A8
-> Pin A7
-> Pin A4
-> Pin A3
6
