9.3.2.14 Needle
Das needle Widget kann genutzt werden um eigene analoge Zeigeranzeigen
(Drehzahlmesser/Ladedruckanzeige) zu konfigurieren. Das needle Widget kann mit der DSS exakt auf
die von dir gewünschte Größe skaliert werden. Es ist sowohl die Größe als auch die Farbe des Zeigers
einstellbar. In der untenstehenden Abbildung ist das needle Widget auf der vordefinierten TrackView
zu sehen.

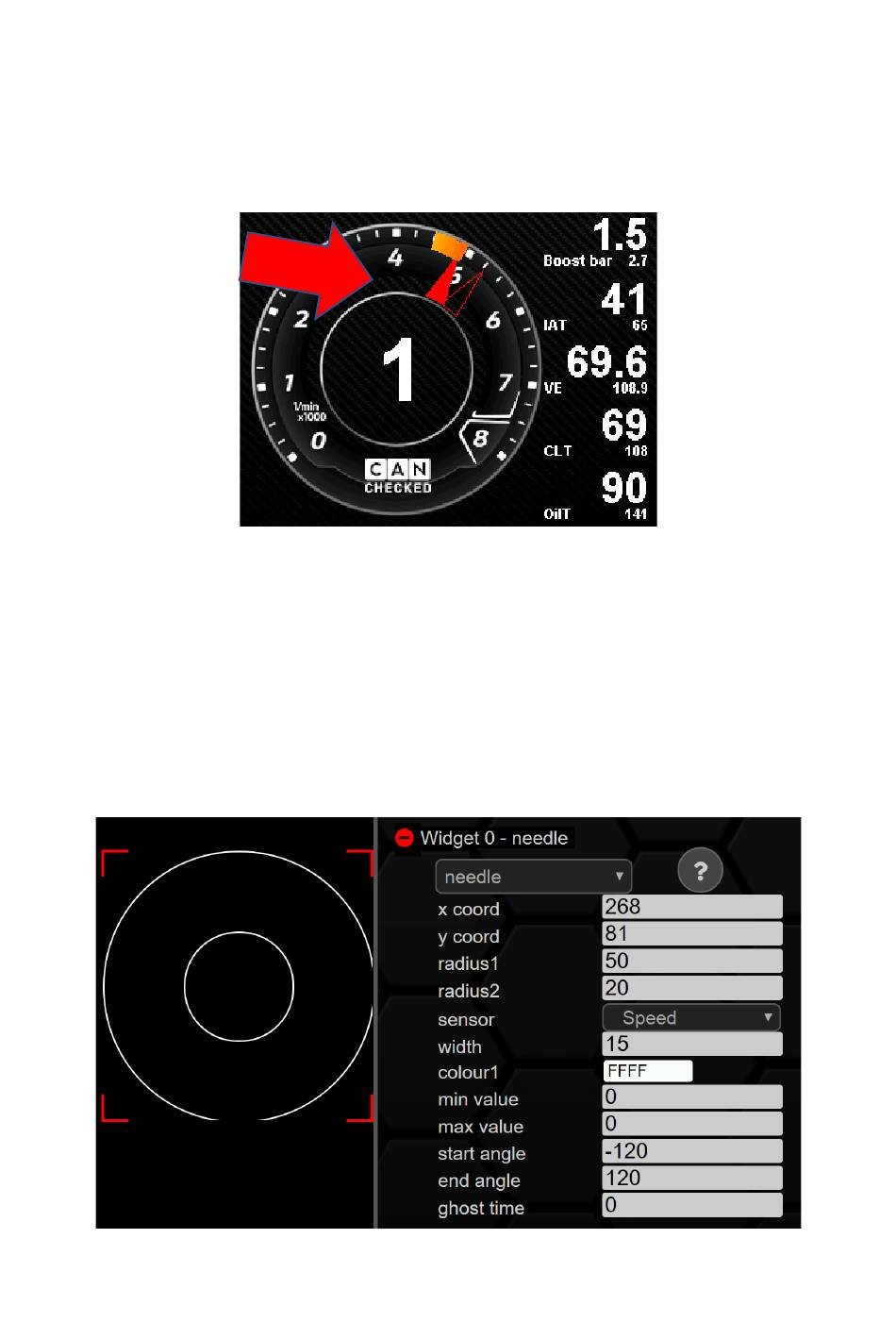

Abbildung 53: needle Widget auf der TrackView
Interessant beim needle Widget ist der Schleppzeiger (auf der Abbildung als transparenter Zeiger
dargestellt) mit welchem du den Peak der letzten Millisekunden sehen kannst (Funktion ist in der DSS
deaktivierbar).
Die passende Tachoscheibe legst du bitte als picture in den Hintergrund (vergleiche Kapitel 9.3.2.21).
Mit x/y coord kannst du wie gewohnt die Position des Widgets anpassen. Mit radius1 und radius2
kannst du die Größe der Nadel einstellen. Diese wird zwischen radius1 und radius2 aufgespannt. Die
width bestimmt die Breite der Nadel. Wie auch schon bei den anderen Widgets muss auch der needle
ein Sensor zugeordnet werden und die Farbe des Zeigers erfolgt wie üblich über den Farbkreis.
Abbildung 54: Konfiguration needle
