Größe von 100x40 Pixeln empfohlen. Die Gesamtbildschirmgröße beträgt 320x240 Pixel. Zum
Skalieren der Bilder und Logos kann MS Paint genutzt werden.
Werden alte Bilder überschrieben müssen diese nach dem erfolgreichen Hochladen des neuen Bildes
aus dem Flashspeicher gelöscht werden. Dazu bitte nach dem Hochladen am Display von oben nach
unten wischen, auf Setup -> Sensor Init -> Erase flash klicken (Vergleiche Kapitel 5.3). Nun wird das
Display beim nächsten Neustart das neue Bild von der SD-Karte in den Flashspeicher kopieren.
Neben dem Hochladen eigener Bilder und Files kannst du über den unteren Bereich in der Upload
Sektion interne DSS-Bilder und TRI/TRX Files hochladen. Diese bitte aus dem Dropdownmenü
auswählen und über den Upload Button den Upload auf dein Datendisplay starten.
9.7 Can Log
Die Can Log Sektion der DSS kann genutzt werden um gezielt nach Can-IDs und Frames bzw.
Nachrichtenpaketen zu schauen und Can-Nachrichten zu sniffen
Mit einem Klick auf Start Log werden die empfangenen Can Bus Daten angezeigt. Das Stoppen erfolgt
über den gleichen Button. Clear Log löscht den Can Log.
9.8 Offline arbeiten
Das Datendisplay muss nicht dauerhaft mit der DSS verbunden sein, um mit der DSS zu arbeiten. So
können zum Beispiel offline auch TRI Files erstellt werden oder Seitenlayouts konfiguriert werden.
Es gibt jedoch folgende Punkte zu beachten:
•
TRI Files können auch von der Festplatte in den TRI Editor geladen werden, TRX Files können
nur vom Datendisplay in die DSS geladen werden
•
Im TRI Editor müssen Sensoren geladen sein, ansonsten wird in der Pages Sektion für alle
Sensoren und Widgets nur NA angezeigt
•
Die Vorschau der Widgets in der Pages Sektion ist nicht 1:1 identisch, was Größe der
Schriften betrifft, und sollte deshalb besser online am Display durchgeführt werden
Das Arbeiten ohne verbundenes Datendisplay wird aus diesem Grund nicht empfohlen, ist aber
grundsätzlich möglich.
Rev 1.0

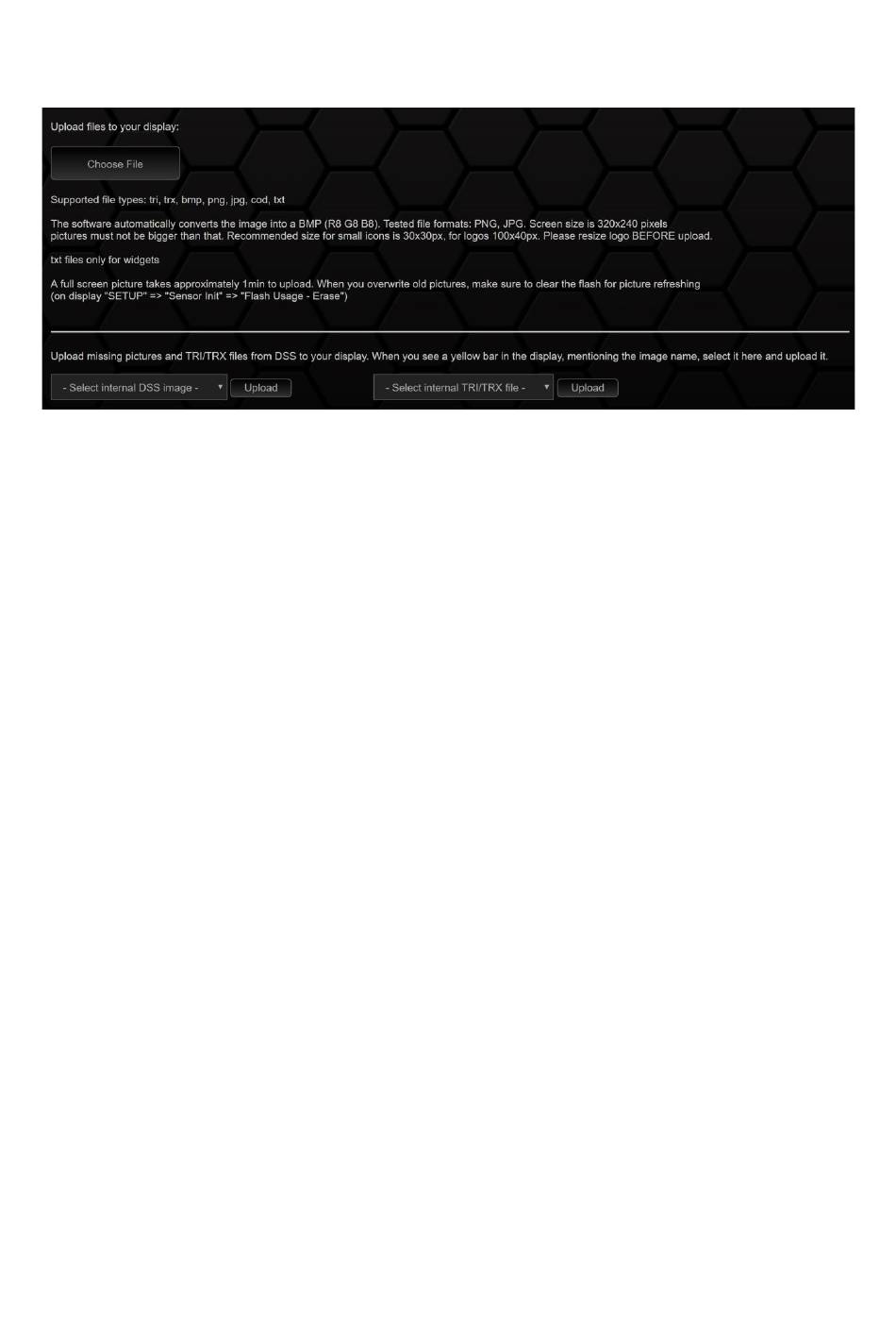

Abbildung 80: DSS Upload Sektion
