9.5.4 Gears

In dem Submenü Gears kannst du wie am Display auch (Vergleiche Kapitel 5.5) das Gangverhältnis
zur Gangberechnung angeben.

9.5.5 Sensor init

Analog zum Setup an deinem Datendisplay können die Sensor Init Einstellungen auch direkt über die
DSS vorgenommen werden.

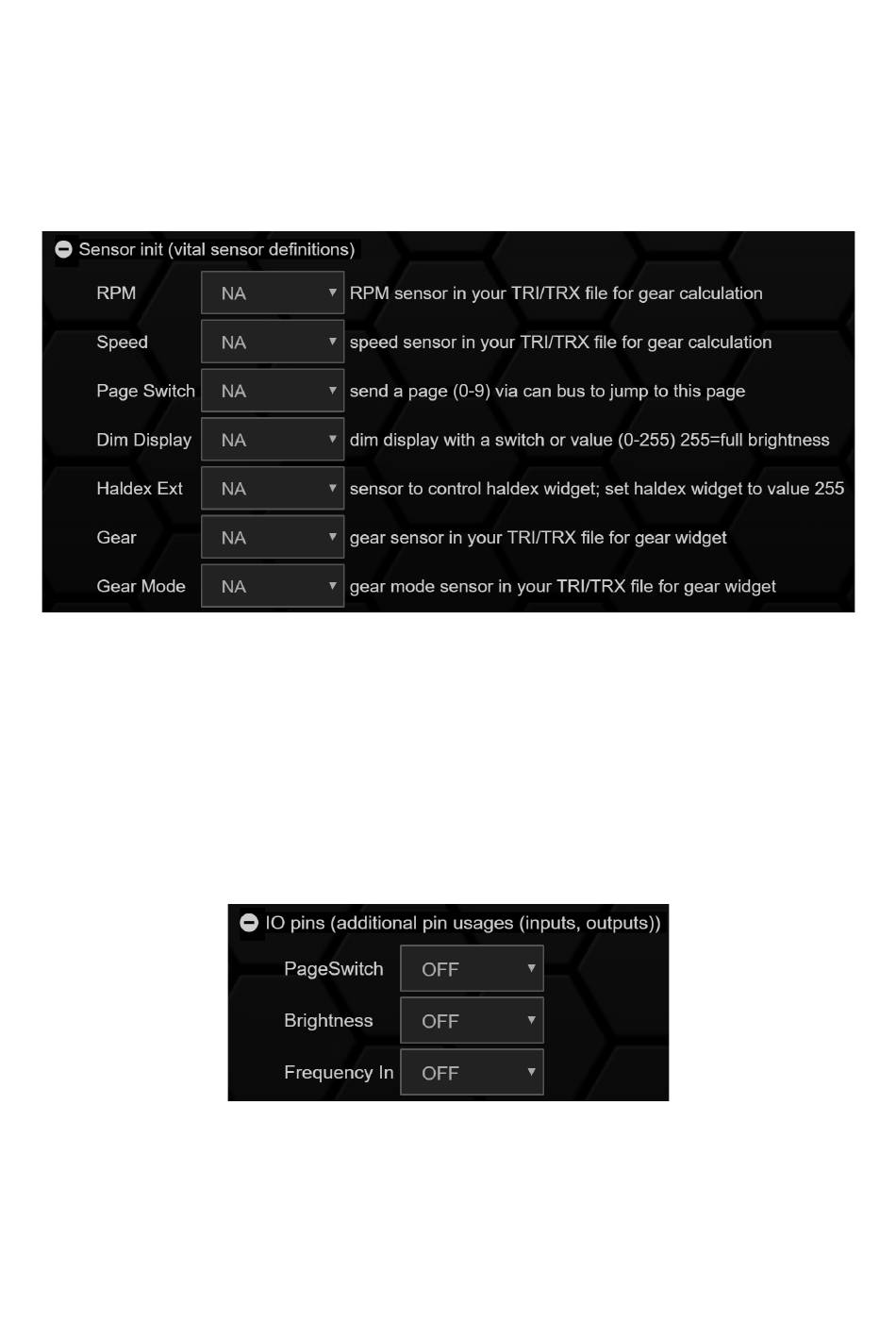

Abbildung 72: Sensor init
Für die meisten Anwendungen reicht es, RPM auf den Sensor Drehzahl, Speed auf den Sensor Speed
sowie Gear auf den Sensor Gang zu setzen. Bei VAG-Automatikfahrzeugen kann Gear Mode noch auf
Gangstufe gesetzt werden. Die anderen sind bitte auf NA zu setzen. Die Erklärung zu den Funktionen
ist der obenstehenden Abbildung zu entnehmen.

9.5.6 IO pins

Dieser Menüpunkt ist nicht direkt über das Setup des Datendisplays zu erreichen. In diesem
Menüpunkt können die Pins zu den Funktionen PageSwitch, Brightness und Frequency In vergeben
und aktiviert werden.
Abbildung 73: IO pins
Über PageSwitch kann durch Masseschluss auf einen der im Dropdownmenü auswählbaren Pins die
Seite des Datendisplays zur Nächsten umgeschaltet werden. Hier kann es nötig sein, einen externen
Pullup Widerstamd (10K Ohm) zu installieren.
Dasselbe gilt für den Brightness Pin, so kann das Display durch einen externen Schalter gedimmt
werden.
Rev 1.0
65
