9.3.2.4

round meter

Das round meter ist eine klassische Anzeige, die schon von den Gen1 CANchecked Datendisplays
bekannt sind. Hier sind verschiedene Größen und Farbverläufe möglich. In der untenstehenden
Abbildung sind ein großes und vier kleine round meter mit unterschiedlichen Farbverläufen sichtbar.
Der mittige Werte gehört hier nicht zum round meter Widget, sondern ist ein separates sensor value
Widget.

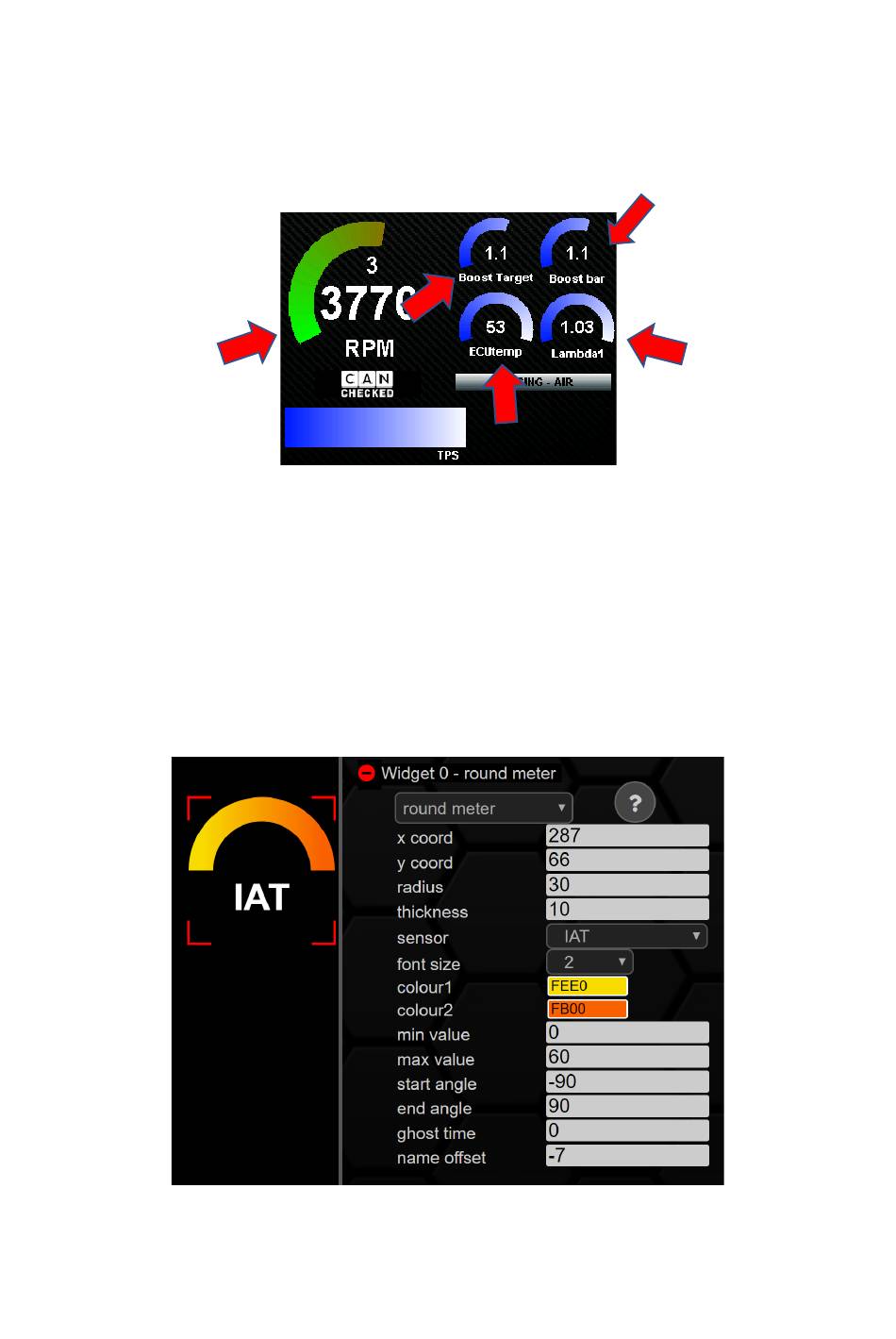

Abbildung 33: Displayansicht verschiedene round meter
Wie auch schon bei vertical bar, kann auch beim round meter der Farbverlauf angepasst werden. Der
Name kann in Größe und Position (Offset) verändert werden. Durch die Funktionen min value und
max value lassen sich wie auch beim vertical bar die Werte für Start und Ende des round meters
einstellen.
Die Position des Starts und des Endes lassen sich in Winkelangaben einstellen, dabei steht 12 Uhr für
0 Grad. -120 Grad sind somit acht Uhr und 120 Grad sind vier Uhr. Die Funktion ghost time kann
genutzt werden, um einen Schleppzeiger zu generieren. Mit diesem bleibt der Zeiger noch einige
Millisekunden nach dem Peak stehen und erleichtert die Ablesbarkeit im Betrieb.
Abbildung 34: Konfiguration round meter
In dem zuvor aufgezeigten Beispiel wurde dem round meter der Sensor IntakeT zugeordnet. Die Skala
reicht hier nur von neun bis drei Uhr mit Minimal- und Maximalwert von 0 bzw. 60 Grad.
Rev 1.0
40
